3.6 时钟树综合：让时钟同时到达

3.6 时钟树综合：让时钟同时到达

本节摘要：时钟网是全芯片扇出最大、要求最苛刻的一张网：数十万个触发器的时钟引脚要在皮秒级偏差内同时收到时钟沿。本节讲清偏差（skew）的来源与预算账、三类时钟树拓扑（H 树、生成树、DME 精确算法）的机制与取舍，以及时钟树综合在流程中的位置与其对功耗的巨大影响。SVG 图将对比三类拓扑的结构与偏差特征。

一张网的特殊待遇

普通信号网延迟几百皮秒无关紧要，只要数据在周期内稳定到达即可。时钟网不同：它的使命是给所有时序单元提供一个对齐的时间基准，任何到达时间差异（时钟偏差 skew）都直接从时序预算里扣除或补贴。一个十万个触发器的模块，时钟引脚的分布散布几毫米，若时钟信号从单一驱动器直接拉到每个引脚，到达时间差可达数百皮秒——1 GHz 设计中周期才一千皮秒，偏差就吃掉三成。时钟树综合（CTS）的任务就是把这张星形网改造成一棵精心平衡的树，把偏差压到几十皮秒以内。

先算清预算账。偏差的定义是任意两时钟引脚到达时间的最大差。对建立检查（setup），捕获端时钟比发射端晚到反而有利（多借到时间），早到则扣预算；对保持检查（hold）方向相反，发射与捕获是同一时钟沿时偏差直接叠加到保持路径上。工程上常见的偏差预算：1 GHz 设计的全局偏差控制在周期的 5% 以内即 50 皮秒，先进工艺的 CPU 核甚至要求 10 皮秒级。CTS 的输入正是这份预算加上时钟网定义、触发器坐标、缓冲器库，输出是一棵缓冲器树的网表。

H 树与生成树：两个方向的早期方案

H 树是最直观的几何平衡：从时钟源头出发，每次分叉都走几何对称的两条支路，逐级分叉直到覆盖所有叶子。纯 H 树在叶子均匀分布的理想网格上偏差近乎为零，结构规整得可以画在方格纸上。但真实触发器分布不均匀——存储阵列区密、随机逻辑区疏——H 树的叶子数目与位置对不上真实需求，工程上只用于规则阵列（存储器、规律数据通路）。它更大的价值是概念上的：平衡不是靠碰运气，而是靠结构对称性获得。

生成树方案（method of trees and edges）走另一极端：把时钟引脚当成普通节点跑最小生成树或斯坦纳树，再在长边上插缓冲器。它的线长最优（总连线最短），但偏差完全失控——树的自然结构对不同深度路径的延迟差异没有任何抑制。早期工具用"可调延迟"补救：在浅路径上人为加延迟单元对齐深路径。这条路线暴露了时钟树的根本矛盾：线长最优与偏差最小是两个目标，单目标优化必然牺牲另一个。

DME：从合并点到精确解的算法转折

DME（Deferred-Merge Embedding）算法是时钟树综合的算法转折点，它解决的问题是：给定一棵自底向上逐对合并的二叉树拓扑（每步把两个子树的驱动点合并并插一个缓冲器），如何选择每个合并点的几何位置，使总连线最短且叶子偏差为零。DME 的洞察是把问题拆成两遍：自底向上的"合并段"计算——每对子树自下而上算出各自的"延迟-半径"折线（子树内在其驱动点周围存在一个可行区域，驱动点放在区域内部任一点，子树偏差与线长都可控）；自顶向下的嵌入——从根开始，把每个父节点的位置定下来，再在父节点的可行区域内选使子树线长最短的位置放合并点。两遍下来，零偏差约束下的线长最小解被精确求出（在合并拓扑给定的前提下），这是时钟树综合里少有的精确算法。

DME 只解决"拓扑给定后的嵌入"，拓扑本身（谁和谁配对合并）仍需构造：密度聚类的合并策略（相邻近的引脚先合并）、考虑缓冲器负载的容量约束、以及对工艺不对称的修正都在拓扑层解决。工业 CTS 引擎在此基础上叠加更多现实因素：不同触发器时钟引脚的负载差异、时钟门控单元的插入（省功耗的关键，见下）、OCV 变异余量（第 4 章展开）、以及与时序分析工具的闭环——CTS 后立即跑 STA，把实测偏差反馈回树结构调整。

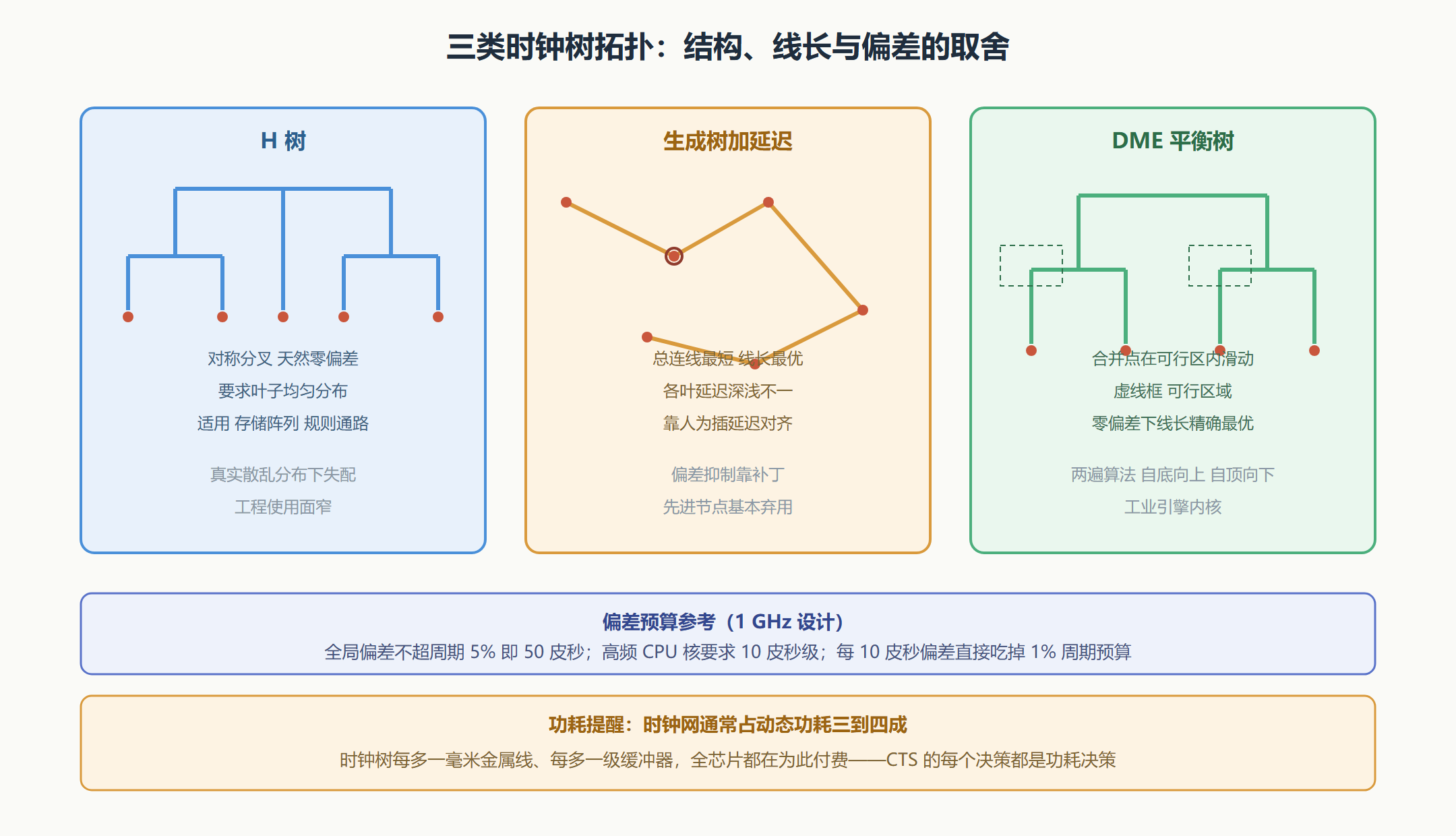

图：三类时钟树拓扑的结构与偏差对比

时钟门控：CTS 顺手的省电生意

时钟网的翻转率是 100%——每个周期两次翻转，而数据网平均翻转率只有一成上下。这使时钟网成为动态功耗的第一大户：典型设计中时钟分配网络消耗全芯片动态功耗的三到四成。时钟门控（clock gating）是针对性的省电手段：模块空闲时把它的时钟分支关断（用带使能的锁存门控单元）。CTS 工具在建树时同时寻找门控机会——哪些寄存器组在同一使能下可以共享一个门控——好的门控策略能砍掉两到五成的时钟功耗。门控与时钟树结构互相影响（门控单元本身就是树上的中间节点），所以现代工具把两者放进同一个 CTS 流程联合处理，而不是先后两步。

有用偏差（useful skew）再补一角：偏差并非总是敌人——刻意让关键路径的捕获端时钟晚到、发射端早到，等于把周期预算从富裕路径挪给紧张路径。DME 的零偏差框架可以推广为"目标偏差"框架：给每个触发器指定一个目标到达时间，算法求满足目标的最短线长树。代价是账本变复杂：一处挪借，上下游路径的检查全部要重新核算，签核工具必须全盘感知。工业用法因此保守：有用偏差主要做局部的最后几个皮秒的抢救，而不是全局重新分配。

CTS 与后端流程的接口再交代清楚。时钟树综合插入了大量缓冲器，直接改变布局的密度分布，所以先进流程的顺序通常是"布局、CTS、再布局优化（post-CTS optimization）、布线"，而不是一条直线走完；CTS 之后单元数量可能增加百分之几，拥挤区域需要局部重排。另外时钟树的金属资源是独占优先的——布线器会为时钟网预留高层轨道。理解了这个接口，你就能理解为什么 CTS 质量的两个指标（偏差与插入延迟）之外，工程上还紧盯着第三个：缓冲器数量与总面积开销，它直接挤占数据通路的资源预算。

本节要点回顾

• 时钟网特权：偏差直接进时序预算，1 GHz 设计偏差预算约 50 皮秒，高频核 10 皮秒级。
• H 树：结构对称天然零偏差，但要求叶子均匀，真实分布下失配。
• 生成树方案：线长最优偏差失控，靠插延迟补救，先进节点弃用。
• DME 两遍法：合并段计算加自顶向下嵌入，零偏差约束下线长精确最优。
• 时钟功耗：时钟网占动态功耗三到四成，门控与建树联合决策可省两到五成。
• 闭环结构：CTS 后立刻 STA，实测偏差反馈修正，树不是一次建成的。
