4.1 静态时序分析：setup 与 hold 的数学检查

4.1 静态时序分析：setup 与 hold 的数学检查

本节摘要：静态时序分析（STA）不跑任何激励，靠枚举全部时序路径并逐条核对两个不等式（建立 setup、保持 hold）来宣判频率达标与否。本节推导两个不等式的完整账目，用 1 GHz 设计实例做皮秒级预算分配，并讲清路径枚举、变异余量（OCV）与违例修复的工程机制。本节是全章的词汇表，后续三节都复用这里的延迟语言。

为什么不仿真：穷举的失败与静态的胜利

判断时序是否达标，最直觉的方案是仿真：输入各种激励，看输出有没有错过采样沿。但仿真有先天缺陷：它只能证明"试过的输入没问题"，不能证明"所有输入没问题"。关键路径是否被激活取决于输入组合，一组 billion 周期的仿真完全可能从未踩到最坏的路径。签核需要的恰恰是"所有情况"的保证。STA 的回答是釜底抽薪：不跑时间维度的仿真，改做结构维度的枚举——把电路里所有从触发器到触发器的路径列出来，每条路径用最坏情况下的延迟做静态求和，检查是否超期。延迟数据来自工艺库查表与互连寄生提取，与输入波形无关。

这一转换的代价是保守（最坏值叠加天然悲观），收益是完备（任何路径都不漏）。签核场景下这笔交易稳赚：悲观顶多让频率低几个百分点，遗漏却意味着流片失败。STA 由此成为整个签核体系的地基，也是物理实现各阶段被调用最频繁的分析引擎。

两个不等式：时序世界的全部公理

**建立检查（setup）**关心的是数据要在时钟沿到来之前稳定到位。对一条从发射触发器到捕获触发器的路径：发射沿出发后，数据要经过发射触发器的时钟到输出延迟（t_cq，典型 20 到 60 皮秒）、组合逻辑与互连延迟（t_logic 加 t_net）、最后在捕获沿之前留出捕获触发器的建立时间（t_setup，典型 10 到 30 皮秒）。计入两端时钟的偏差（skew），不等式为：

建立检查:  t_cq + t_logic + t_net + t_setup  <=  T_clk + T_skew

保持检查:  t_cq_min + t_logic_min + t_net_min >=  t_hold + T_skew
​

T_clk 是周期，T_skew 为正表示捕获端时钟晚到（给建立放行）。保持检查的语义完全不同：它要求新数据不能来得太快把旧数据冲掉——同沿发射的数据必须慢于捕获端的保持时间。注意三个不对称：建立看的是最大延迟（最坏慢），保持看的是最小延迟（最快坏）；建立违例可以靠降频救，保持违例与频率无关、只能改硬件（加延迟单元）；保持检查用的是最快工艺角，建立用最慢工艺角。

拿 1 GHz 设计（周期 1000 皮秒）分配一遍建立预算：发射触发器 t_cq 取 40 皮秒；两级组合逻辑合计 300 皮秒；互连线延迟 150 皮秒；捕获端建立时间 30 皮秒；时钟树偏差偏保守取 50 皮秒亏待。合计 570 皮秒，路径剩余裕量 430 皮秒——这笔账的意义不在数字本身，而在每一段都可归因：报告里任何一条违例路径都能拆到具体哪段逻辑、哪条连线吃掉了预算，修复因此有靶子。

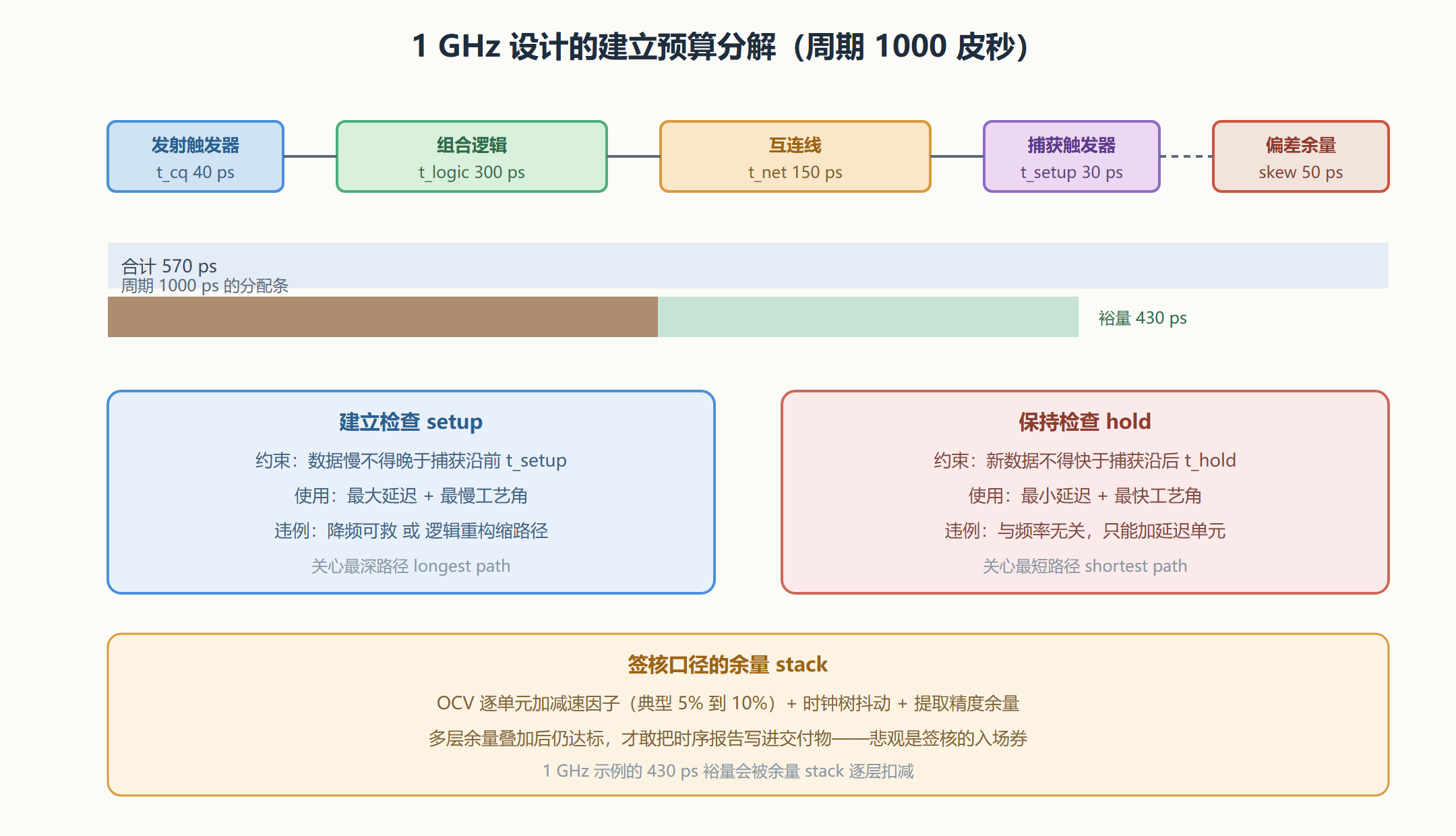

图：一条时序路径的预算分解与双检查

路径从哪里来：图遍历的工程实现

STA 引擎把电路建成带延迟权重的有向图（顶点是引脚，边是线与单元的延迟），建立检查等价于在图上求最长路径。一般图的最长路径是 NP 难的，但时序图是 DAG（信号不能穿过触发器回环——跨触发器的路径由下一个建立检查接管），DAG 上的最长路径线性时间可解：拓扑排序后一趟动态规划。这就是"静态"分析敢号称覆盖全部路径的底气：百万条路径的求和不是暴力枚举，而是共享前缀的增量计算。保持检查是同一图上的最短路径，同样线性。

延迟数字的来源有两层。单元延迟查工艺库的 NLDM 表（输入翻转率与输出负载电容的二维插值）；互连延迟由第 3 章提取的 RC 网络经缩减（降阶为等效驱动模型）计算。这两层都在工艺角（corner）下进行：慢角（低压低温、慢单元模型）跑建立，快角（高压高温）跑保持，典型签核要跑的工艺角组合从几个到十几个。

变异、违例修复与报告读法

先进工艺下"所有单元同时最慢"的假设过于悲观（芯片内变异是局部的、有相关性的），于是出现逐单元的变异分析（OCV/AOCV）：同一芯片上单元间延迟存在随机起伏，分析时对数据路径上的每个单元乘上加速或减速因子（典型 5% 到 10%），时钟路径做相关性抵消。更精细的 POCV（参数化 OCV）用库里的统计分布（均值加若干西格玛）替代固定因子。余量逐层叠加后依然达标的路径，才是敢签字的路径——这套悲观叠加的纪律贯穿全部签核分析。

违例修复的手段按代价排序：逻辑层（缩深度、并行化路径、重定时）、物理层（把关键路径单元摆近、换高速单元）、插入层（缓冲器整形波形、延迟单元修 hold）。每轮修复后再跑 STA 验证，修复动作可能引发新违例（缓冲器自身有延迟），所以收敛靠多轮迭代，工具里的时序优化循环本质就是"STA 报告驱动的定向修改"。读报告时先看三个数：WNS（最差负裕量）、TNS（全部违例路径的裕量总和）、违例路径条数——WNS 决定频率上限，TNS 反映问题面的大小，两者的比值告诉你这是一条坏路径还是一片坏区域，修复策略完全不同。

路径枚举的工程细节再展开一层：签核级的路径按"起点触发器的时钟引脚到终点触发器的数据引脚"成对组织，路径之间共享前缀段，报告工具按"最坏终点"分组输出。一份实际的签核时序报告常有几十万到几百万行，逐行读不现实，工程读法是三步：先看最差路径的余量数字与所属时钟域，再沿报告给出的分段延迟（单元段、网络段各占多少）定位问题段，最后查该段的单元类型与负载（扇出过大、长线、弱驱动是三大惯因）。这套读法与 STA 引擎的增量计算结构一一对应，学会读报告就等于学会了引擎的输出语法。

本节要点回顾

• 静态换完备：不做激励仿真，枚举全部路径做最坏求和，悲观换来签核级的完备性。
• 建立不等式：t_cq 加逻辑加网加 t_setup 不超周期加偏差，用最大延迟与最慢角。
• 保持不等式：最快数据必须慢于保持窗口，与频率无关，违例只能改硬件。
• 预算可归因：1 GHz 示例 570 皮秒的支出可逐段定位，修复因此有靶子。
• DAG 线性可解：最长与最短路径在时序图上都是拓扑序一趟动态规划。
• 余量纪律：OCV 因子、抖动、提取余量逐层叠加，全叠加后达标才可签核。
