4.2 功耗分析：动态与静态功耗账本

4.2 功耗分析：动态与静态功耗账本

本节摘要：功耗分析的输出不是单一数字，而是三本账：开关功耗、短路功耗、泄漏功耗，各有各的公式、各有各的优化抓手。本节逐本拆账，给出从活动率估计到电压降迭代的完整计算流程，并用一个手机 SoC 的功耗预算实例演示账本怎么对平。功耗问题在移动与 AI 时代已从"次要约束"升格为"第一设计目标"，这本账值得精读。

三本账：功耗从哪里漏掉

CMOS 电路的理想画像是"不翻转就不耗电"，现实中有三条泄漏通道。开关功耗（动态功耗的主体）：电容充放电每次翻转消耗 C 乘 V 平方的能量，乘上翻转率 α 与频率 f，即 P_dyn = α C V² f。短路功耗（动态功耗的小头）：输入翻转瞬间 PMOS 与 NMOS 短暂同时导通，形成从电源到地的直通电流，约占动态功耗的一成。泄漏功耗（静态功耗）：晶体管关不严——亚阈值电流随阈值电压降低指数上升，栅氧隧穿电流随氧化层变薄而增长。65 纳米时代泄漏已占总功耗两到三成，先进 FinFET 通过立体栅重新关严了管子，但低温下亚阈值斜率变差等问题又制造了新的泄漏形态。

三本账的结构决定优化的分工。开关功耗的抓手是四个变量：降电压（平方收益，最猛）、降频率、降电容（缩短连线、用低电容单元）、降活动率（时钟门控、数据门控）。短路功耗靠锐化波形边沿（更快翻转意味着直通窗口更窄）。泄漏功耗靠工艺（高阈值单元、体偏置）与架构（电源门控：整块逻辑睡眠时断电）。注意抓手的交叉：降电压同时恶化延迟（逼你升频或加管子），高阈值单元慢但省泄漏——功耗优化从来不是单变量调参，而是在 PPA 三角上换位置。

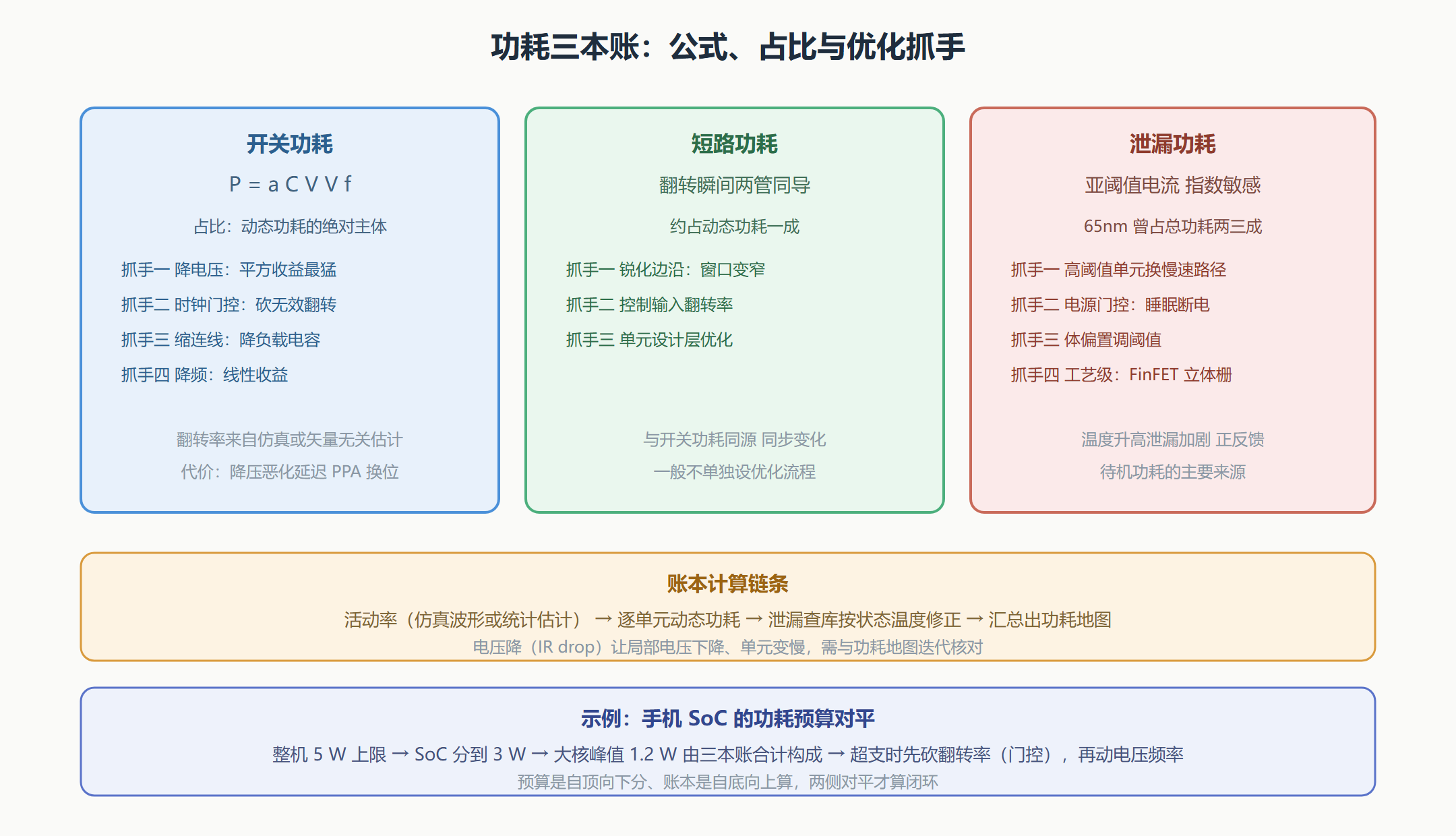

图：三本功耗账的构成与优化抓手

活动率：动态功耗计算里最软的部分

公式里的 α（翻转率）是功耗计算的软肋：它取决于真实激励，而签核阶段无法穷举激励。工程上两条路。矢量法（vector-based）：用仿真波形统计每个节点的实际翻转，数字准但依赖波形代表性——跑错场景，全盘皆错。矢量无关法（vectorless）：用概率传播从输入端的信号概率推算每个节点的翻转概率，不依赖具体波形但相关性处理粗糙（相邻信号相关时误差可达数成）。实用流程是折中：关键模块（CPU 核、加速器）用典型场景波形，长尾逻辑用矢量无关估计，并对功耗报告标注"在什么场景假设下成立"。

另一层软肋是功耗与电压降的耦合。功耗地图显示某区域电流密集，电流流过供电网络的寄生电阻产生压降（IR drop），局部电压下降导致单元变慢（延迟对电压敏感）与泄漏变化——而单元变慢又改变翻转时刻，影响动态功耗的分布。签核流程因此把功耗分析与压降分析做成迭代：功耗地图算压降，压降结果修正单元电压再算功耗，直到收敛。4.3 节会把压降的量化细节展开。

从预算到报告的工程闭环

功耗管理的日常形态是预算体系：系统层把整机功耗预算切给各芯片，芯片层切给各电源域与模块，模块层切给综合与布局布线各阶段。每跑一轮物理实现就更新一次功耗报告，与预算核对。超支的处置顺序通常是：先抓活动率（门控遗漏是头号惯犯，报告里时钟门控覆盖率低于预期一查便知），再抓电压域划分（能不能把低性能模块挪到低电压域），最后才动频率电压指标——前面几步的代价远小于砍性能。AI 加速器时代又添了新账：训练负载的功耗密度逼近封装散热上限，峰值功耗与平均功耗必须分别签核（热设计看平均，供电设计看峰值，两者差距可达三倍），功耗账本的"场景"维度从此不可省略。

电压与频率的联合调节（DVFS）值得单独一讲，因为它是功耗账本上最常用的杠杆。数字电路在降压后能跑的最高频率随之下降，DVFS 就是在这条"电压-频率曲线"上选工作点：性能富余的负载降到低压低频点，功耗按平方到三次方级别下降（电容功耗平方于电压，泄漏也随电压陡降）。一块手机 SoC 通常预烧几十个工作点，操作系统按负载实时切换。设计侧要为此付出的：多电压域的电源网格、电平转换器（域间信号电压不同）、以及每个工作点都要过一遍时序签核——工作点数量直接乘进签核的工作量，这也是为什么 DVFS 的档位数目本身是个设计决策而不是随时可加的甜点。

多电压域的工程账再展开一层。芯片按性能需求划成几个电压域（高性能核高压、常开域低压、睡眠域可断电）后，新增的设计对象包括：电平转换器（高压域到低压域的信号整形，防泄漏与可靠性问题，每条跨域信号都要插）、电源开关（power switch，电源门控的执行单元，阵列排布占面积）、隔离单元（断电域信号输出时的钳位，防浮空传播）。这些单元的面积与延迟开销随跨域信号数量增长，所以电压域的划分本质上是功耗收益与接口开销的平衡——域切多了省电但接口开销失控，切少了省不下来。先进 SoC 的典型划分是三到八个电压域，常开域始终低压低耗，大核独享高性能域可调频调压，外设归入可断电域。这套结构决定了后面所有功耗管理手段的舞台边界。

对低功耗手段的成本再排一个序，供日常决策引用。单位工程量换来的功耗收益从高到低大致是：时钟门控（改 RTL 加综合选项，收益常达动态功耗两三成）、多电压域与 DVFS（结构改动中等，收益显著但签核工作量翻倍）、电源门控（面积与验证开销大，只对深度睡眠场景划算）、工艺级手段（换高阈值单元，几乎零设计成本但吃时序）。工程上正确的顺序是先用便宜手段榨干，再上昂贵手段——顺序颠倒的项目往往花了大成本只拿到小收益。另有一个容易被忽视的免费项：单元尺寸的及时收缩（时序富余的路径换小驱动单元），既降功耗又省面积，性价比常年被低估。

本节要点回顾

• 三本账：开关功耗（αCV²f）占大头、短路功耗约一成、泄漏功耗指数敏感，各有抓手。
• 优化即换位：降电压、门控、高阈值单元都在 PPA 三角上移动位置，没有免费收益。
• 活动率最软：矢量法准但依赖场景，矢量无关法稳定但误差可达数成，实用走折中。
• 压降耦合：功耗地图与 IR drop 迭代互算，电压是功耗与时序的共同变量。
• 预算闭环：自顶向下分预算、自底向上算账本，超支先查门控覆盖率再动指标。
• 场景维度：峰值与平均功耗分别服务供电与散热，AI 时代差距可达三倍。
