2.1 射频收发机拓扑结构
2.1 射频收发机拓扑结构
本节摘要：接收机拓扑决定了"信号在哪里被数字化"。本节沿演化线讲三代主流拓扑：超外差（把任意频率搬到固定中频）、零中频（直接搬零频、免中频滤波）、射频直接采样（ADC 尽量靠前），并用 RTL-SDR 的实际架构说明"数字中频加零中频混合"为何是消费级设备的性价比解。
从一个问题开始
一个显而易见的疑问：既然电脑软件这么能干，为什么不把天线直接接 ADC，让软件从头处理一切？答案是一组数字：FM 广播频段的带宽是 20 MHz，蜂窝频段动辄上百 MHz，而 RTL-SDR 的 8bit ADC 就算跑得动这个速率，动态范围也不够把强台弱台同时装下——天线后面的信号太"重"，数字域还接不住。拓扑演化的全部努力，就是在"尽早数字化"与"ADC 接得住"之间找平衡。
超外差：统治一个世纪的架构
1918 年 Armstrong 提出超外差（superheterodyne）思想：无论信号来自哪个频率，都先与本振混频，搬到固定中频（IF）上再做放大与滤波。固定中频带来的好处是革命性的——后级电路只需针对一个频率优化，增益、选择性、稳定性都可以做到极致，而"选台"只是改本振频率。
代价是镜像问题。混频把"本振加中频"和"本振减中频"两个频率都搬到同一个中频上，比如本振 100.7 MHz、中频 10.7 MHz 时，109.7 MHz 的信号会与 91.4 MHz 的信号在同一个中频里打架。解决办法是中频之前的镜频抑制滤波器，但它必须针对频段设计——这正是超外差"硬件定义制式"的根源：想覆盖 VHF 加 UHF，就得几组滤波器几个中频，电路复杂度随之膨胀。传统收音机、对讲机至今仍是超外差，因为单项性能确实好。

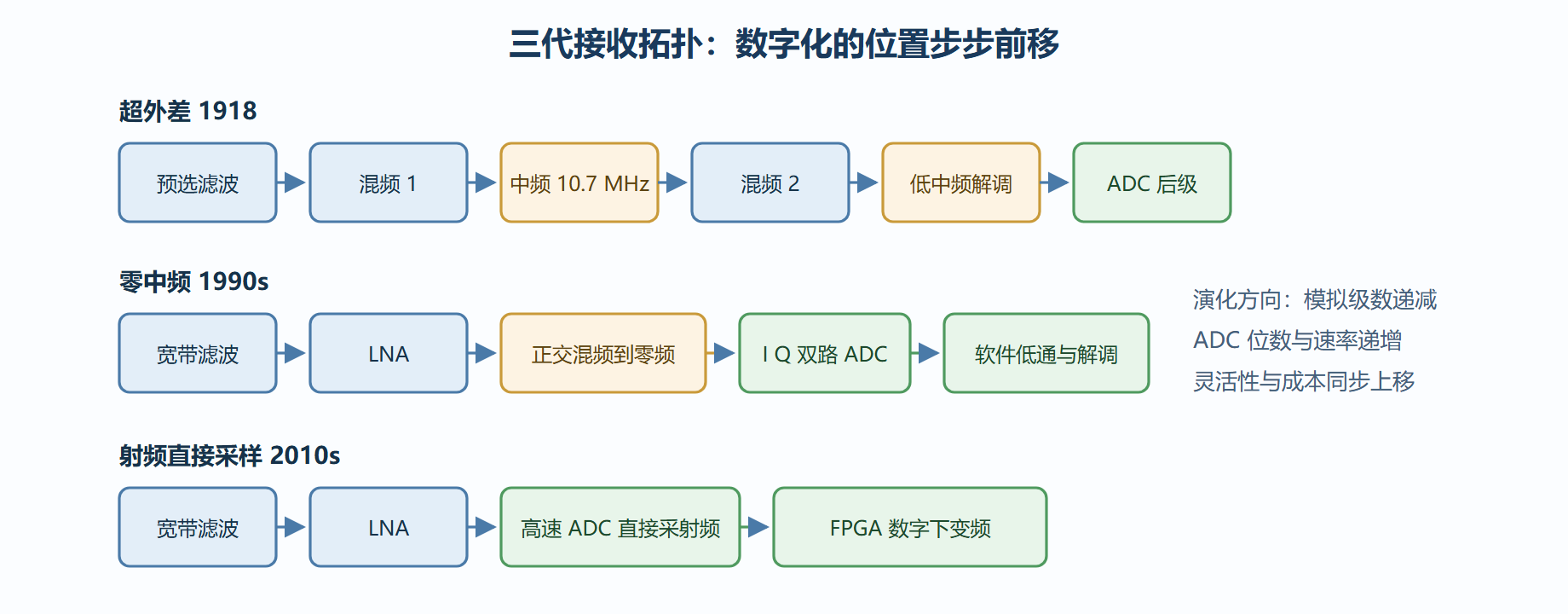

图：超外差与零中频两种拓扑的信号路径对比
零中频：消费级 SDR 的甜蜜点
零中频（Zero-IF，也叫直接变频）把混频目标从"固定中频"改为"零频"：本振直接设在信号中心频率，正交混频后信号自己落在基带中央，省掉中频滤波器与第二本振，整套电路收缩成一颗芯片。智能手机、蓝牙、Wi-Fi 收发器清一色零中频——集成了直接变频架构的芯片把射频、模拟、数字装进同一封装，才有了掌上设备的无线化。
代价有两个：本振泄漏（本振信号自己漏进接收路径，在零频处形成直流尖峰）与 I/Q 不平衡（两路混频增益相位不完全一致，造成镜像抬升）。RTL-SDR 的频谱图中央那根常常看到的直流尖峰，就是零中频的指纹。第 3 章的 FFT 实验里我们会教你怎么把这根尖峰挡在视野之外。
RTL-SDR 的真实架构是混合方案：R820T2 先把信号搬到约 3.57 MHz 的低中频（便于芯片内滤波与增益控制），再由 RTL2832U 数字化，数字化之后用数字混频搬回零频并输出 I/Q。严格说它是"低中频模拟加数字零中频"，但从使用者视角，你拿到手的就是零中频式的 I/Q 基带样本。看懂这一点，第 3 章里"为什么采样率减半时频谱宽度跟着减半"就会一目了然。
射频直接采样：终点还是神话
把 ADC 推到天线口，中间只留滤波与放大——这是软件无线电的理想形态，也是"软件无线电之父" Mitola 1992 年演讲中的原始愿景。现实是 ADC 的两个物理极限：采样速率与动态范围。直接采样 GHz 级射频并保持足够动态范围的 ADC，功耗与价格都不是消费级能承受的。目前的落地场景是窄带与中频：一些新型接收芯片直接采样 24 到 1766 MHz 中的一部分（如 MSi2500 配合 R820T 的方案，采样率最高 20 MSPS），军用与基站侧则靠 FPGA 加高速 ADC 在宽带上逼近理想。第 7 章比较专业平台时，你会看到"采样架构"就是区分档次的第一参数。
深入一层：为什么手机芯片都选了零中频
零中频统治消费电子不是偶然，是三重经济性的交汇。芯片面积：省掉中频滤波器（无源器件，无法集成进芯片）让整个收发链可以塞进同一块硅片；功耗：少一级混频与一次中频放大，每毫安都省在续航上；灵活性：滤波全在数字域，一套芯片通过改参数适配不同带宽标准——这正是手机能从 4G 平滑换代到 5G 的硬件前提。零中频的两大代价（直流偏置、I/Q 不平衡）则由数字校准持续压制，代价从"电路复杂度"转移成了"算法复杂度"——这笔转移正是软件无线电思想的微型演绎：能用算法解决的，就不留给电路。
常见问题
问题：超外差时代结束了吗？
在消费电子里退居二线，在专业接收里依然强健。需要极致选择性与动态范围的场景（高端短波接收机、射电天文后端）仍偏爱多级变频：模拟域先把干扰挡干净，数字域再精细处理。"模拟前端越简单越好"是消费级逻辑，专业级的逻辑是"在哪一级过滤，决定在哪一级付代价"。
问题：怎么从频谱图上判断设备是什么架构？
看中央直流尖峰：有尖峰且随调谐移动，是零中频或低中频数字变频；没有尖峰、频谱干净，可能是有中频输出再数字化的架构。再看镜像：调一个强广播台，在镜像位置看有没有它的"影子"，影子强说明镜频抑制差。频谱图是架构的指纹。
问题：学习 SDR 需要自己搭模拟前端吗？
入门阶段完全不用——RTL-SDR 把前端做完了。当你需要特定频段的更好选择性（加带通滤波器）、或要收 ADC 范围外的频率（加上下变频器）时，才会触碰"自己搭前端"，那通常发生在第 8 章的卫星或短波案例里，且有成熟的套件可循。
问题：混频器的"镜像"在 SDR 里还困扰人吗？
模拟前端仍有镜像问题——R820T2 靠芯片内的镜频抑制混频器压制它，残余的镜像约在 -40 dB 量级，强信号的镜像会在频谱另一侧留下淡淡的"影子"。数字域则没有镜像烦恼：I/Q 复数采样天然区分正负频率。所以看到"对称出现的可疑信号"，先判断哪个是影子——影子会随中心频率变化而对称移动。
问题：发射机的拓扑与接收机对称吗？
基本对称、方向相反：数字样本先由 DAC 变模拟，再搬上射频、放大后经天线发出。同样的三代演化也发生在发射侧，同样的取舍（集成度对线性度、功耗对带宽）也照搬过来。学接收机的架构回报是双向的——RTL-SDR 只能收，但它教你的拓扑在发射机上原样成立。
本节要点回顾
- 超外差以固定中频换后级极致性能，代价是镜频抑制滤波器固化制式。
- 零中频省掉中频链路，代价是直流偏置与 I/Q 不平衡，RTL-SDR 频谱中央的直流尖峰即其指纹。
- RTL-SDR 是低中频模拟加数字零中频的混合体，输出形式为 I/Q 基带样本。
- 射频直接采样受 ADC 速率与动态范围双重限制，尚未全面落地。
下一节把 RTL-SDR 的两颗芯片摊开，逐项对照参数表——你会知道 2.4 MSPS 与 8bit 各自意味着什么。
