2.2 关键硬件组件性能指标

2.2 关键硬件组件性能指标

本节摘要：评估任何 SDR 硬件，只需要盯住五个指标：频率范围、采样率、量化位数、噪声系数、频率稳定度。本节以 RTL-SDR（RTL2832U 加 R820T2）为样本逐一解读，给出每个指标的真实数字与"够用判据"，并说明哪些宣传参数可以忽略。

本节在全书的位置

上一节讲的是拓扑这个"骨架"，本节填"血肉"：具体到 RTL-SDR 的两颗芯片，每项指标是什么、为什么是这个数、对你的实验意味着什么。第 7 章平台选型时，这套指标框架将原样套用到 HackRF、USRP、PlutoSDR 上，区别只是数值不同。

指标一：频率范围，24 MHz 到 1766 MHz

R820T2 调谐器的标称覆盖是 24 到 1766 MHz，实际可稳定工作的范围约为 24 到 1700 MHz。这个区间覆盖了你要用的大部分频谱：88 到 108 MHz 的 FM 广播、118 到 137 MHz 的航空话音、137 MHz 附近的 NOAA 气象卫星、156 MHz 海事、400 到 470 MHz 的业余与公用对讲、1090 MHz 的 ADS-B 飞机位置报文。

两头都有例外。低于 24 MHz 的短波（含业余 7/14 MHz、广播频段）需要上变频器或直采棒（如使用 MSi2500 的方案）配合；高于 1766 MHz 的频段（多数卫星下行、2.4 GHz 业余段上沿）需要下变频器把频率搬进来。买设备时先列你要收的频率清单，再对照范围——这是选型第一原则，别为用不到的覆盖付钱。

指标二：采样率，最高 2.4 MSPS 的现实

RTL2832U 理论最高输出 2.4 MSPS 复数样本，但经标准 USB 2.0 传输，多数系统稳定值是 2.048 MSPS 或 2.4 MSPS 需要调优。复数采样率与瞬时带宽一一对应：2.048 MSPS 意味着你一次能"看"以中心频率为中心、宽约 2.048 MHz 的一段频谱。收一个 200 kHz 的 FM 电台绰绰有余，同时监测 6 MHz 宽的频段则不可能——需要多台设备或换更宽的平台。

采样率还有一层含义：它必须与目标信号带宽匹配。采样率过高时，噪声按带宽均匀分布，单位带宽信噪比不变，但数据处理量增大；过低则可能混叠。第 3 章的采样定理会给出严格的计算方法，这里先记住经验值：目标带宽乘 1.2 到 1.5 倍，是舒适区。

指标三：量化位数，8bit 的得与失

RTL-SDR 每个样本是 I、Q 各 8bit 无符号整数，理论动态范围约 6.02 乘 8 加 1.76，即约 49.9 dB；考虑到实际实现，有效位约 7 bit，真实动态范围约 45 dB。这意味着什么？一个比噪声底高 40 dB 的强信号旁边，藏着一个只高 5 dB 的弱信号，弱信号将完全看不见——8bit 的"视力"就这么多。

对比一下：专业平台的 12bit ADC 对应约 74 dB，14bit 约 88 dB。位数的差距直接决定"强信号旁挖弱信号"的能力。但对入门实验——解调 FM 广播、收气象卫星、追 ADS-B——45 dB 动态范围在正常电磁环境下够用。实验技巧是把增益调到合适位置，让目标信号占满量化台阶而不削顶，第 4 章的 FM 实验会演示这个调法。

指标四：噪声系数与增益，3.5 dB 与 0 到 49.6 dB

R820T2 的噪声系数标称约 3.5 dB，这是 RTL-SDR 灵敏度的第一决定因素。可变增益分两段：LNA 增益 0 到 33.8 dB，VGA 增益 0 到 62 dB（部分固件合并成 0 到 49.6 dB 的统一控制）。调增益的实操口诀：先设自动增益观察频谱，再改手动增益，从小往大加，直到目标信号幅度接近满量程但不出现平顶削波。增益不足则信号埋在量化噪声里，增益过头则谐波与互调产物冒出来污染频谱。

指标五：频率稳定度，温漂与频偏

电视棒用的是廉价晶振（标称 28.8 MHz 或 1.8 MHz，频偏可达正负 100 ppm）。100 ppm 在 100 MHz 处意味着 10 kHz 的偏差——收 FM 广播无所谓（带宽 200 kHz），收窄带信号（如 12.5 kHz 信道的对讲机、卫星遥测）就是灾难。实测自己的频偏：调到一个已知精确频率的广播台，看 FFT 峰偏离多少 Hz，换算成 ppm，之后所有调谐都按这个偏移修正。这是 SDR 使用者的基本功课，第 8 章卫星接收前必须完成。

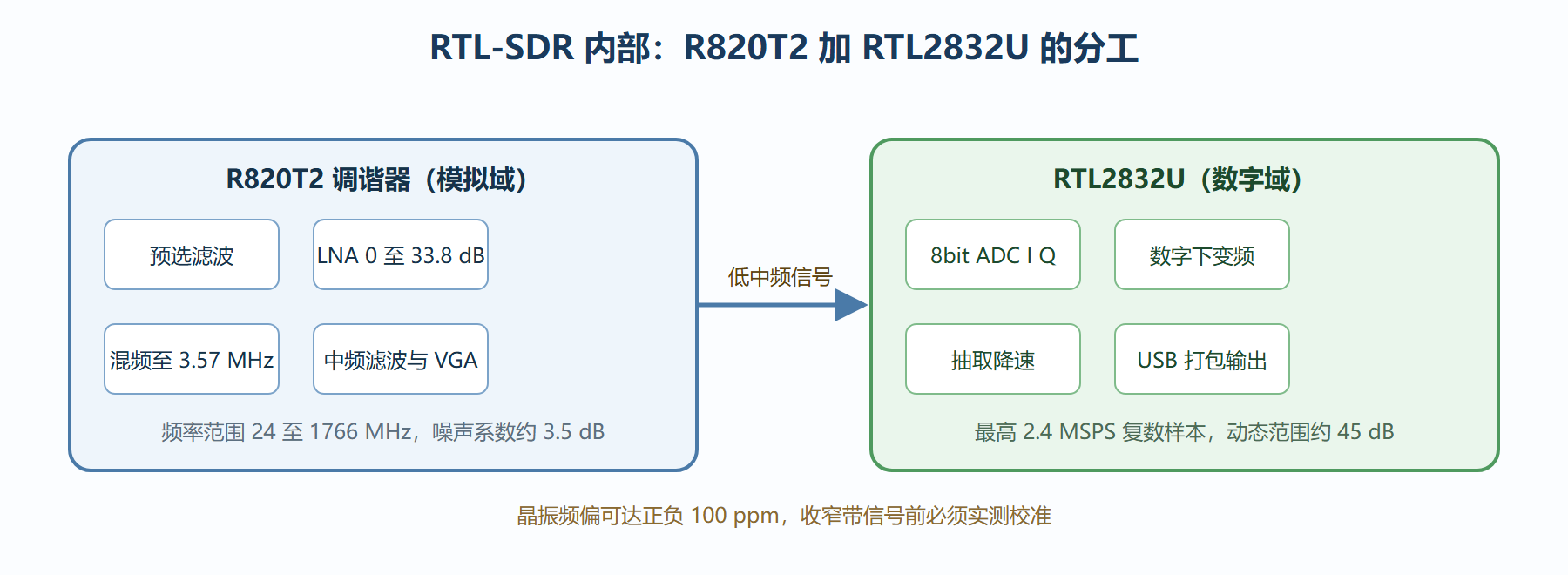

图：RTL-SDR 内部两级芯片的信号链与关键参数

可以忽略的宣传参数

购物页上常见一些与 SDR 能力无关的参数："DAB 加收音机功能"（软件实现，与硬件无关）、"支持 8192 采样率档位"（对实验意义不大）、"天线增益 30 dBi"（无源小天线不可能，违反物理）。真正决定体验的就是上面五项。买之前记住一句话：参数表看芯片型号，不看商品文案。

常见问题

问题：同一批买的电视棒，性能会不一样吗？

会，而且差异不小。廉价电视棒的晶振、调谐器批次、焊接质量都有离散，同标称型号实测频偏可能差出 50 ppm、噪声底差出 3 dB。选购时优先选择有筛选标注的渠道（部分商家按 ppm 筛选出售），到货后逐支校准登记——多设备协同实验里，这份数据不可或缺。

问题：2.4 MSPS 和 3.2 MSPS 标称的棒子差在哪？

RTL2832U 数据手册标到 3.2 MSPS，但 USB 2.0 吞吐与芯片时序限制让超过 2.56 MSPS 后丢块率急剧上升。标称 3.2 的棒子实际能稳定用的仍约 2.4——这是"标称值"与"可用值"的经典差距，任何硬件参数都应以实测为准。

问题：天线越长越好吗？

天线长度与频率匹配才是关键：半波振子长度等于波长除以 2，300 MHz 对应 50 厘米、900 MHz 对应 17 厘米。收 433 MHz 用 35 厘米拉杆全拉出反而失配。伸缩天线按目标频率调长度，是免费的性能提升。

问题：这些指标在购买页上通常怎么标注？

多数商品页只写频率范围与"支持 SDR"，其余指标要靠芯片型号推断——这就是本节反复强调"看芯片型号"的原因。拿到手后的实测三板斧：rtl_test 看枚举与固件版本、已知频率电台测频偏、扫一段频谱看噪声底，三步就能给设备建档。

本节要点回顾

• 五指标框架：频率范围、采样率、量化位数、噪声系数、稳定度，适用于所有 SDR 平台。
• RTL-SDR 关键数字：24 至 1766 MHz、2.4 MSPS 上限、8bit 约 45 dB 动态范围、噪声系数约 3.5 dB、增益 0 至 49.6 dB。
• 频偏必须实测：廉价晶振的正负 100 ppm 会让窄带接收完全跑偏。
• 采样率与带宽对应：2.048 MSPS 就是 2.048 MHz 的瞬时视野。

下一节进入 I/Q 采样的数学与几何：为什么两路正交样本就能完整描述一个射频信号，8bit 量化在数据里长什么样。
