2.2 Intel SGX飞地模型
2.2 Intel SGX 飞地模型
本节摘要：Intel SGX 把 TEE 的隔离粒度做到了应用进程级别——每个应用可以创建自己的"飞地"（Enclave），飞地内存由硬件加密，连操作系统和 Hypervisor 都读不到。这种细粒度隔离加上远程证明机制，让 SGX 成了公有云和隐私计算的主流选择。本节讲清飞地的内存加密原理、ECALL/OCALL 交互模型、远程证明流程，以及它内存受限、侧信道频发的代价。
学习目标
阅读完本节，你应当能够：
- 解释 SGX 飞地的 EPC 内存是怎么加密和完整性校验的
- 画出 ECALL/OCALL 的交互流程
- 说清远程证明的挑战-响应三步流程
- 列出 SGX 的三个主要代价（内存受限、侧信道、开发复杂）
- 判断什么场景 SGX 比 TrustZone 更合适
问题与直觉
TrustZone 解决了移动设备的安全问题，但公有云场景它搞不定。想象一下：你是一家金融公司，想把反欺诈模型部署到 AWS 上跑。你担心的不是别的 App 偷你的模型（TrustZone 能挡），你担心的是云平台本身——AWS 的运维人员、Hypervisor 的漏洞、甚至其他租户通过侧信道偷窥。这种"宿主不可信"的场景，TrustZone 的"设备厂商自控全部可信代码"假设完全不成立：云上的可信 OS 是谁控制的？不是你。
Intel SGX 就是冲着这个场景设计的。它的设计哲学叫"敌意宿主模型"（Hostile Host Model）：假设操作系统、虚拟机监控器、甚至 BIOS 都可能被攻陷或恶意，只有 CPU 内核本身可信。在这个假设下，应用要保护自己，只能靠 CPU 硬件在用户态划出一片"私有领地"——这就是飞地。
飞地的关键特性是：每个应用自己创建自己的飞地，飞地之间互相隔离，连操作系统也无法读取飞地内存。这意味着云上多个租户可以各自跑飞地，互不干扰，云平台也偷看不到。这种细粒度隔离是 SGX 区别于 TrustZone 的根本特征。
核心原理
2.1 飞地与 EPC 加密内存
SGX 的飞地内存叫 EPC（Enclave Page Cache）。它的核心机制是硬件透明内存加密：
- CPU 把数据写进 EPC 内存（实际在 DRAM 上）之前，自动用硬件密钥加密。
- 读取时自动解密，对飞地内的代码完全透明（代码感觉不到加密存在）。
- 加密密钥由 CPU 内部的内存加密引擎（MEE）管理，软件层永远碰不到。
这意味着即使攻击者物理控制了内存总线、用探针读 DRAM，看到的也是密文。即使 Hypervisor 被攻陷、dump 了整个内存，飞地那部分也是加密的乱码。
除了加密，EPC 还有完整性保护：每一页关联一个 MAC，由页内容、页号和 CPU 密钥生成。任何非法修改都会让 MAC 校验失败，触发异常。这挡住了"读不到但能偷偷覆盖"的篡改攻击。
2.2 ECALL 与 OCALL：飞地的交互接口
飞地不是黑盒，它需要和外界交换数据——接收输入、返回结果、调用系统功能。SGX 定义了两个方向的调用：
- ECALL（Enclave Call）：从外部（不可信的宿主代码）进入飞地。这是"调用飞地里的函数"。
- OCALL（Outside Call）：从飞地内部主动出去，调用宿主的函数。这是"飞地请求外部服务"，比如让宿主帮忙做 I/O。
这个双向机制是 SGX 编程模型的核心。一个典型的飞地应用会被拆成两部分：
不可信部分（留在普通环境）： - 解析输入参数 - 调用 ECALL 把数据送进飞地 - 接收飞地返回的结果 - 做网络 I/O、文件 I/O 可信部分（放进飞地）： - 处理敏感计算（加密、签名、模型推理） - 必要时通过 OCALL 请求外部 I/O
这种拆分是 SGX 开发的主要复杂度来源——你得想清楚哪些逻辑进飞地、哪些留外面，并且精心设计接口，避免在边界上传不该传的东西。
| 调用方向 | 用途 | 典型场景 |
|---|---|---|
| ECALL | 外部进入飞地 | 宿主把待处理数据送进飞地 |
| OCALL | 飞地出去调外部 | 飞地请求宿主读写文件、发网络请求 |
⚠️ 常见坑：OCALL 是 SGX 安全模型里最容易被误用的接口。飞地通过 OCALL 传出去的指针，宿主可以篡改；宿主通过 OCALL 返回的数据，飞地必须重新校验。如果飞地代码直接信任 OCALL 返回的指针而不做检查，就会引入 TOCTTOU（检查时刻到使用时刻）这类竞态漏洞。SGX-Step 框架就是利用接口的高精度采样来提取飞地状态的。
2.3 远程证明：让远方相信你
SGX 最适合云场景的特性是远程证明（Remote Attestation）。它解决的问题是：你（云客户）怎么确信 AWS 上的飞地里，跑的真的是你部署的那份代码、而不是被云平台篡改过的版本？
流程是一个标准的挑战-响应协议：
证明报告里包含两个关键度量值：
- MRENCLAVE：飞地代码和初始数据的哈希摘要。变了任何一个字节，这个值就变。
- MRSIGNER：飞地签名者的公钥哈希。用来确认飞地是谁发布的。
验证方拿到报告后，比对 MRENCLAVE 是不是符合预期（自己部署的那份代码的哈希），如果对得上，就能确信飞地代码没被篡改。再加上 Intel 的签名背书（证明这报告确实来自真实的 SGX 硬件，不是伪造的），整个信任链就建立起来了。
这套机制让云客户不必信任云平台——只要能通过远程证明确认飞地状态，数据就可以放心送进去。这是机密计算（Confidential Computing）的核心承诺。
2.4 EPID 与 DCAP：两种证明模式
SGX 的远程证明有两代实现，工程上要选对：
| 证明模式 | 全称 | 特点 | 适合场景 |
|---|---|---|---|
| EPID | Enhanced Privacy ID | 群签名，设备不可追踪 | 消费级、隐私敏感 |
| DCAP | Data Center Attestation Primitives | 直接 ECDSA 签名，本地可验证 | 数据中心、云 |
EPID 的设计初衷是保护终端用户隐私——它用群签名，验证方只能确认"这是某台合法 SGX 设备"，但关联不到具体哪一台。这对消费级设备（手机、PC）很重要，避免用户被追踪。
DCAP 是后来为数据中心场景设计的。云上飞地成千上万，每次都走 Intel 的集中式证明服务太慢。DCAP 让云厂商自己搭本地证明服务（用 Intel 签发的证书链），飞地证明可以本地快速验证，性能友好得多。现在公有云上的机密计算基本都用 DCAP。
工程实践要点
3.1 SGX 的三个主要代价
SGX 不是免费的午餐，它的代价主要在三块：
第一，飞地内存受限。SGX v1 的 EPC 只有 128 MB（后来能扩展到 256 MB 或更多，但仍有限）。如果你的应用要加载大模型、大数据库进飞地，内存会成为硬瓶颈。虽然可以通过软件手段把超出 EPC 的部分换出到普通内存（但加密保护），但换页开销巨大，性能可能掉一个数量级。
第二，侧信道攻击频发。SGX 早期版本是侧信道攻击的重灾区——Foreshadow、CacheBleed、Spectre 衍生攻击接连披露，都是利用 CPU 微架构的共享资源（缓存、分支预测器）从飞地里泄露信息。Intel 不得不通过微码更新和硬件修订来缓解，但侧信道攻防至今仍是开放问题。
第三，开发模型复杂。应用要拆成可信/不可信两部分，接口设计、错误处理、性能调优都和普通开发不一样。工具链（SDK、调试器）成熟度也不如主流开发栈，调试飞地内部代码比调试普通程序难得多。
3.2 性能优化：少进飞地
SGX 性能优化的核心原则是"少进飞地"。每次 ECALL/OCALL 都有上下文切换和缓存开销。常见做法：
- 批量处理：把多个小请求攒成一次大 ECALL，减少切换次数。
- 职责拆分：只把真正敏感的逻辑（密钥运算、签名）放进飞地，其他（数据解析、网络 I/O）留在外面。
- 预计算：能在飞地外做的预处理就别拖进飞地。
| 优化手段 | 效果 | 代价 |
|---|---|---|
| 批量 ECALL | 切换次数下降 | 飞地内内存占用上升 |
| 职责拆分 | 飞地代码精简 | 接口设计复杂 |
| 数据流重构 | 减少跨边界数据量 | 改动应用架构 |
3.3 什么时候选 SGX 而不是 TrustZone
| 判断维度 | 选 SGX | 选 TrustZone |
|---|---|---|
| 平台 | x86 云服务器 | ARM 移动/嵌入式 |
| 多方共存 | 多租户、互不信任 | 厂商自控全部代码 |
| 远程证明需求 | 必须向云客户证明 | 不需要 |
| 内存需求 | 可控（几 MB 到几百 MB） | 极受限（几 MB） |
| 物理攻击防护 | 不需要 | 不需要 |
💡 关键直觉：SGX 的价值在"宿主不可信"场景下才充分体现。如果你的服务器在自己机房、内核你自己控，软件隔离或许够用，上 SGX 的开发成本未必划算。SGX 真正的舞台是公有云、多方隐私计算这种"连平台都不能信"的场景。
SGX 要点打包
- SGX 把隔离做到应用进程级别：每个应用创建自己的飞地，飞地内存由 EPC 硬件加密，连 OS 和 Hypervisor 都读不到。
- EPC 同时做加密和完整性校验：加密挡读取，MAC 校验挡篡改，二者闭环才能防住重放攻击。
- ECALL/OCALL 是双向交互接口：ECALL 进飞地，OCALL 出飞地；OCALL 返回的数据飞地必须重新校验，否则会引入接口漏洞。
- 远程证明是 SGX 适合云的根本原因：云客户通过挑战-响应确认飞地代码未被篡改，从而不必信任云平台。
- EPID 适合消费级（隐私保护），DCAP 适合数据中心（本地快速验证）：公有云机密计算基本都用 DCAP。
- SGX 的三大代价是内存受限、侧信道频发、开发复杂：性能优化核心是"少进飞地"，批量调用、职责拆分。
下一节看 AMD SEV 怎么把隔离粒度做到虚拟机级别——它不像 SGX 那样要拆分应用，而是给整个 VM 的内存加密，让现有应用几乎不用改就能跑在机密环境里。

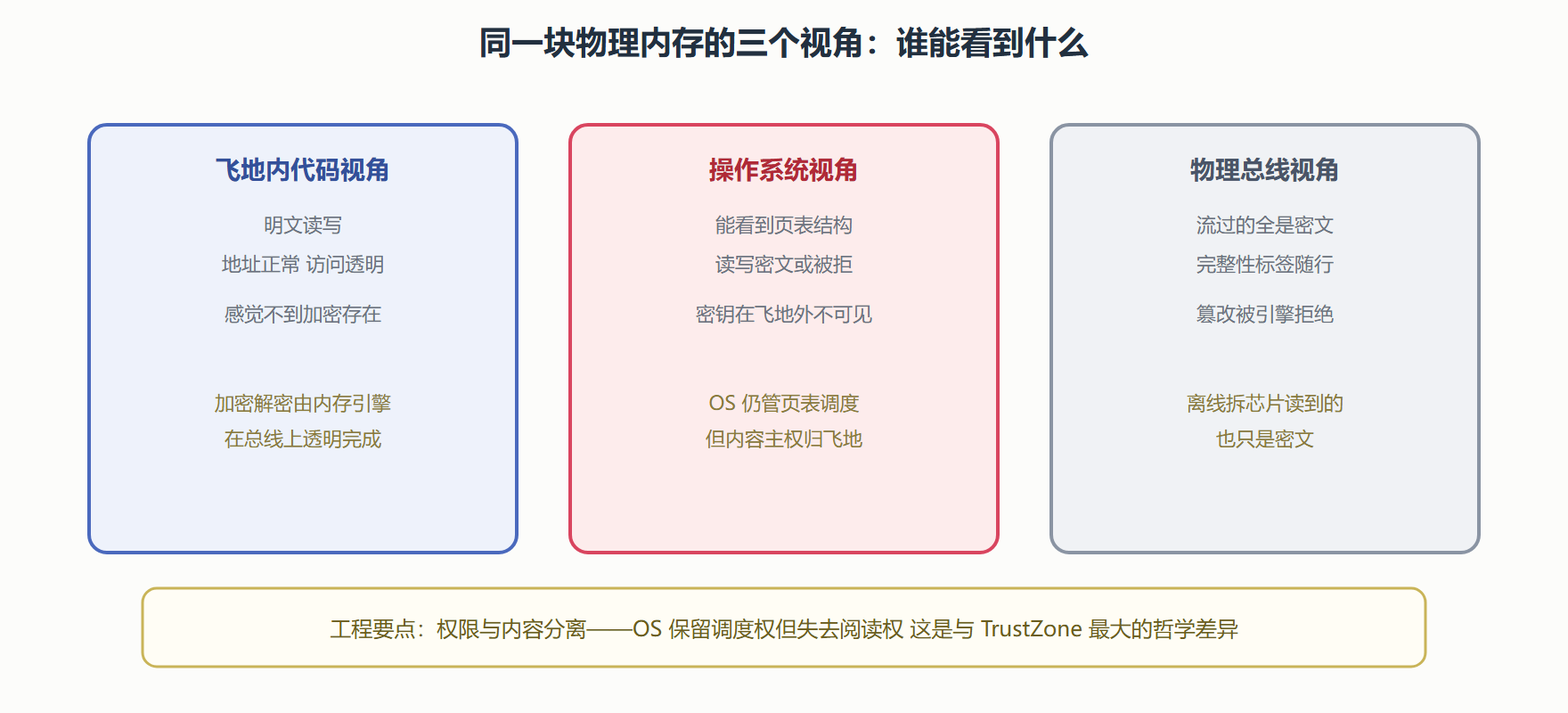

飞地内存模型的三张面孔
图：SGX 加密内存的多视角
"权限与内容分离"是理解 SGX 的钥匙，也直接决定了它的适用场景：因为 OS 仍是资源的调度者，飞地无法摆脱 OS 提供的服务（缺页、调度、系统调用），所以 SGX 防的是"好奇的宿主"而不是"恶意的宿主蓄意破坏可用性"——宿主可以随时拒绝调度你的飞地（可用性攻击不设防），但拿不到内容。云上机密计算（第 5 章）正是建立在这个边界承诺上的商业模式。
最后补一个工程备忘：飞地应用的调试体验远差于普通程序——安全世界内的崩溃往往只能看到错误码而看不到现场，符号化的调试通道又与安全模型天然冲突。提前接受这个现实，把飞地内的代码写成防御式风格、把日志设计成结构化错误码而不是随意打印，是飞地开发存续 sanity 的两个必要习惯。
此外，飞地与外部世界的每次交互（系统调用、不可信内存访问）都是一次信任边界穿越，都要显式校验返回数据——飞地编程的代码量膨胀主要来自这些校验样板。社区模板库能省一部分，但边界意识本身无法外包，它必须长在每个写飞地代码的人的肌肉记忆里。
