2.1 ARM TrustZone双世界模型

2.1 ARM TrustZone 双世界模型

本节摘要：ARM TrustZone 是移动和嵌入式领域事实上的 TEE 标准。它在一个 CPU 核里引入"安全世界"和"非安全世界"两种执行状态，靠内存控制器的安全位做物理级隔离。本节讲清它的双世界切换机制、为什么开销低、又为什么"全有或全无"的隔离粒度是它的软肋，以及 OP-TEE 这个开源实现的真实定位。

学习目标

阅读完本节，你应当能够：

1. 画出 TrustZone 双世界的内存访问控制示意
2. 解释安全状态位（Secure Bit）是怎么挡住非安全世界访问的
3. 说清世界切换（SMC 调用）的开销来源
4. 指出 TrustZone "全有或全无"模型的两个局限
5. 判断什么场景该选 TrustZone、什么场景不该选

问题与直觉

智能手机里同时跑着几十个 App，其中可能有恶意的。但你的指纹模板、支付密钥、DRM 解密钥匙，照样能安全地存在手机里——这背后多半就是 TrustZone 在撑。它是 2004 年 ARM 提出来的，思路很直接：与其再加一颗独立的安全芯片（像早期的智能卡），不如在主处理器里硬切出两个世界，一个跑普通系统，一个专门处理高安全事务。

这个设计的诱人之处在于近乎零成本的集成。手机厂商不需要额外加安全芯片，只要 CPU 支持 TrustZone（现在 ARM Cortex-A 系列基本都支持），再配上一个轻量的可信 OS，就能获得硬件级隔离。这也是为什么全球九成以上的高端手机都内置了基于 TrustZone 的 TEE——高通的 QSEE、三星的 Knox、华为的 iTrustee 都是它的实现。

但"零成本"是有代价的。TrustZone 的隔离粒度很粗——整个安全世界是一个整体，里面跑的可信 OS 一旦有漏洞，所有跑在里面的可信应用全暴露。这正是后来 SGX 想解决的问题。

核心原理

2.1 双世界与安全状态位

TrustZone 的核心是一个叫"安全状态"的 CPU 模式标志。处理器在任意时刻要么处于安全世界（Secure World），要么处于非安全世界（Normal World）。这个状态位会跟着每一次总线访问传递出去——内存控制器、外设控制器都会检查它，决定这笔访问放不放行。

具体怎么挡？关键在内存系统。每一个内存页表项、每一个外设的访问请求，都带一个"安全属性"。当 CPU 处于非安全状态时，即便你构造出一个指向安全内存的地址，内存控制器也会拒绝——因为它看到这笔访问的"非安全"标记和目标区域的"安全"标记对不上。

这个机制最妙的地方是：它不是靠软件的权限位维持的，而是靠硬件总线的物理信号。普通世界的内核再怎么改页表、提权，也改不了总线上的安全位信号。这就是为什么 TrustZone 能挡住特权软件攻击者——内核被攻陷了，安全世界的数据照样进不去。

2.2 世界切换：SMC 指令

两个世界之间怎么交互？靠一条专门的 CPU 指令：SMC（Secure Monitor Call）。当普通世界的客户端应用（CA）要调用可信应用（TA）时，流程大致是：

1. CA 调用 TEE 客户端 API（GP TEE Client API）
2. 客户端库把请求封装，触发 SMC 指令
3. CPU 切到安全监控器（Secure Monitor，运行在 EL3 最高特权级）
4. 安全监控器保存普通世界状态，加载安全世界状态
5. 控制权交给可信 OS，找到对应 TA 并执行
6. TA 把结果通过受控通道返回
7. 安全监控器切回普通世界，结果交还 CA
​

整个切换在微秒级完成，对上层透明。安全监控器是这条链上最关键的环节——它是两个世界唯一的"门"，必须原子且不可中断。它的实现通常极简（几千行代码），目的就是让 TCB 尽量小。

⚠️ 常见坑：很多教程把世界切换说成"几乎零开销"，这是误导。单次切换确实快，但如果你在热路径里高频调用 TA（比如每处理一个网络包都进一次 TEE 做签名），缓存刷新的累积开销会让吞吐量掉一大截。设计时要把"进 TEE 的次数"当成稀缺资源来规划，能批量就别单次。

2.3 OP-TEE：开源的可信 OS

安全世界里跑什么？需要一个可信 OS 来管理 TA 的生命周期、提供加密原语和安全存储。最主流的开源实现是 OP-TEE（Open Portable TEE），它已被纳入主流 Linux 发行版。

OP-TEE 的特点：

• 微内核设计，核心代码量小（几万行），目标是缩小 TCB。
• 实现 GlobalPlatform 规范，提供标准的 TEE Internal API 和 Client API，让 TA 可以跨平台编译。
• 支持 ARMv7-A 到 v9-A，覆盖从老设备到最新旗舰。

OP-TEE 的存在大大降低了 TrustZone 的开发门槛。十年前你要做 TrustZone 开发，得拿到芯片厂商的闭源 SDK，签 NDA，门槛极高。现在用 OP-TEE，普通开发者也能在 QEMU 模拟器上跑起一个 TA 的 hello world。

2.4 全有或全无：TrustZone 的软肋

TrustZone 最大的局限是隔离粒度太粗。整个安全世界是"全有或全无"——里面的可信 OS 拥有对全部安全资源的访问权，所有 TA 也都跑在同一个可信 OS 之下。这带来两个问题：

第一，可信 OS 是单点信任。一旦可信 OS 被攻破（比如 OP-TEE 历史上出过的 CVE），所有 TA 都暴露。攻击者拿到可信 OS 权限，就能读取任何 TA 的内存、伪造任何 TA 的调用。这跟 SGX"每个飞地独立、互不影响"的设计形成鲜明对比。

第二，多个互不信任的第三方 TA 难以共存。假设设备上同时有银行 A 的支付 TA 和银行 B 的支付 TA，在 TrustZone 模型下它们共享同一个可信 OS——如果银行 A 的 TA 有漏洞被利用，理论上可能影响银行 B 的 TA。这在 SGX 里不是问题（每个飞地独立地址空间），但在 TrustZone 里是真实风险。

💡 关键直觉：TrustZone 适合"设备厂商自己控制全部可信代码"的场景——手机厂商自己写可信 OS、自己装 TA，所有 TA 都是他自己的。这种场景下"全有或全无"不是问题，因为没有互不信任的多方。一旦涉及多方共存（云上多个租户、设备上多个第三方应用），SGX 的细粒度隔离就更合适。

工程实践要点

3.1 选 TrustZone 的判断标准

我一般用这几个问题判断该不该上 TrustZone：

1. 目标平台是 ARM Cortex-A 或 Cortex-M 吗？ 是的话，TrustZone 几乎是默认选项，硬件支持现成。
2. 可信代码是不是都由设备厂商自己控制？ 是的话，"全有或全无"不是问题。
3. 对切换开销敏感吗？ TrustZone 切换比 SGX 便宜，热路径调用更友好。
4. 需要防物理攻击吗？ 不需要的话，TrustZone 够用；需要的话得上独立安全芯片。

四个问题都"是"，TrustZone 就是合适的选择。如果第二题答"否"（多方共存），就该考虑 SGX 或更新的 ARM CCA（Confidential Compute Architecture，引入了 Realm 隔离）。

3.2 OP-TEE 开发的真实门槛

虽然 OP-TEE 开源了，但开发体验并不友好。几个真实的坑：

• 交叉编译复杂：TA 要用专门的工具链编译，ABI 跟普通 Linux 应用不一样，标准 C 库也不完整（很多函数没有）。
• 调试困难：调试器跑在普通世界，被调试的 TA 在安全世界，传统 GDB 接不上。只能靠日志桩或专用调试接口，生产环境还通常禁用调试。
• 内存极其受限：安全世界通常只有几 MB 到几十 MB 内存，远小于普通世界的 GB 级。TA 里不能随便 malloc，得精细管理。

这些坑意味着 TrustZone 开发的真实成本远高于"调个 API"。评估项目时要把这些隐性成本算进去。

3.3 TrustZone 在移动支付里的真实链路

以手机支付为例，看看 TrustZone 怎么串起整个安全链路：

注意签名密钥从头到尾没离开过安全世界——普通世界的 App 只拿到一个签名结果。哪怕手机被 root、支付 App 被逆向，攻击者也拿不到签名密钥。这就是 TrustZone 在移动支付里的核心价值。

本节要点回顾

• TrustZone 靠 CPU 安全状态位 + 内存控制器做物理级隔离：内核被攻陷也改不了总线上的安全位信号，这是它挡住特权软件攻击者的根本原因。
• 世界切换走 SMC 指令，经安全监控器中转：单次切换微秒级，但缓存刷新在高频调用下累积开销大，热路径要少进 TEE。
• OP-TEE 是主流开源可信 OS：微内核设计、实现 GP 规范，降低了开发门槛，但交叉编译、调试、内存限制仍是真实成本。
• "全有或全无"是 TrustZone 的软肋：可信 OS 是单点信任，多方 TA 共存时隔离弱，这是 SGX 相对它的核心优势。
• TrustZone 适合设备厂商自控全部可信代码的场景：移动支付、DRM、嵌入式安全启动是它的主场。

下一节看 Intel SGX 怎么把隔离粒度从"整个安全世界"缩小到"单个应用飞地"，以及它的远程证明机制为什么让它在云场景大放异彩。

双世界切换的工程代价

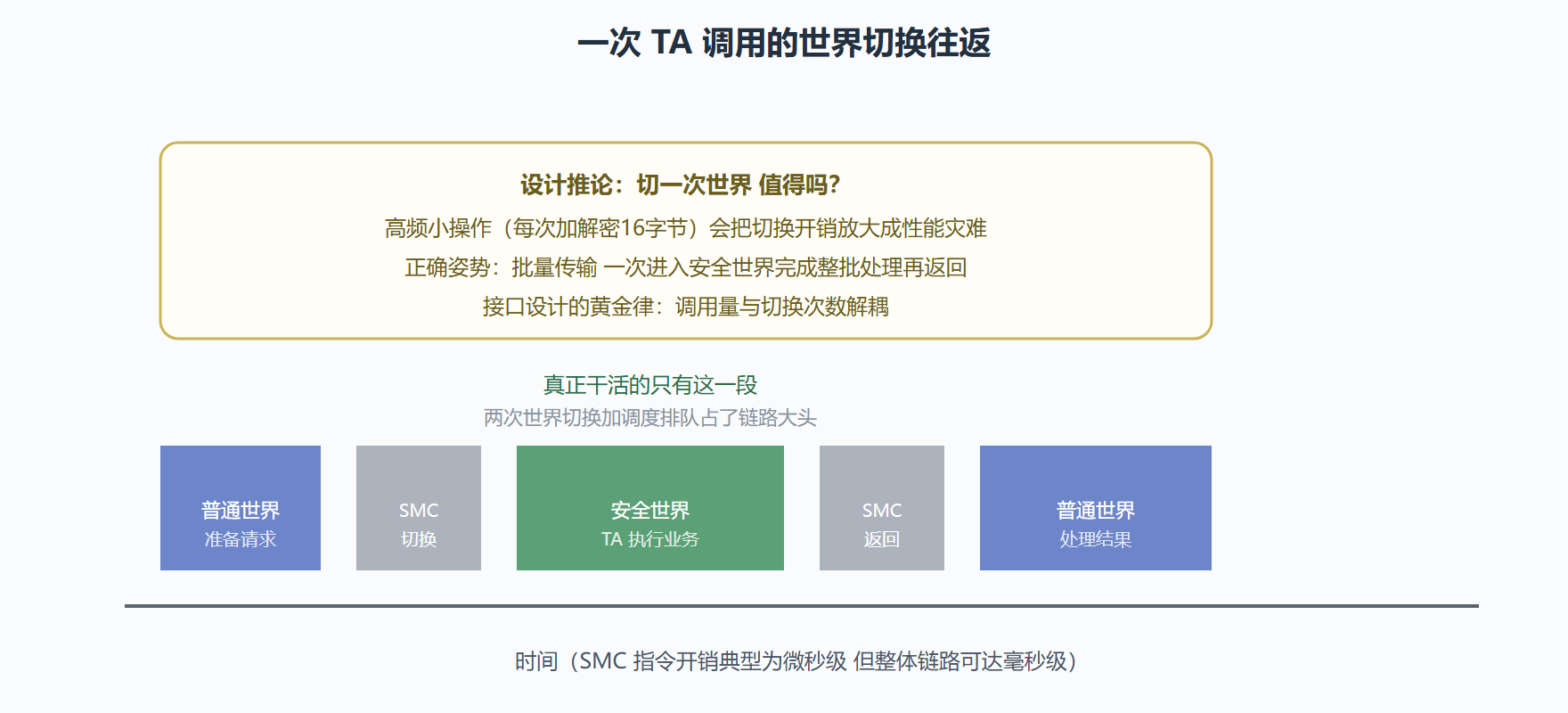

图：安全世界与普通世界的切换开销

这张图解释了 TrustZone 开发里最经典的性能陷阱。世界切换本身是微秒级的硬件动作，但每次切换伴随寄存器保存恢复、缓存污染、调度器介入，端到端链路轻松到毫秒级。如果客户端应用每处理一个字节就调用一次安全服务，程序的九成时间花在切换上。因此 TA 接口设计的黄金律是"厚接口、粗粒度"：把一批数据连同操作意图打包送进安全世界，在飞地内完成全部计算再整批返回。第 3 章的 CA/TA 交互机制会展开这个主题，这里先埋下伏笔——架构选型不仅看隔离能力，还要看你能否驾驭它的调用模型。

安全世界的"单体责任"困境

TrustZone 的架构把所有 TA 装进同一个安全世界，这带来一个值得深挖的结构性困境：安全世界是单体。所有可信应用共享同一份内核、同一块内存空间，任何一个 TA 的内存安全漏洞都可能波及整个安全世界——指纹 TA 的一个缓冲区溢出，理论上可以摸到支付 TA 的密钥。这解释了为什么 TrustZone 生态对 TA 代码审查极其严格、为什么安全世界拒绝运行第三方大型代码。缓解手段包括 TA 间的进程隔离（各 TA 独立地址空间，由安全内核强制）、以及把高敏感 TA 下沉到独立的安全处理器。但根本的架构约束仍在：与 SGX "每个飞地互相隔离"的设计相比，TrustZone 用隔离粒度换了实现简洁和生态统一。评估移动方案时，"安全世界里都跑了谁"是必问的问题——世界越挤，风险越高。
