4.5 光子晶体光纤：把带隙拉进一根光纤

4.5 光子晶体光纤：把带隙拉进一根光纤

本节摘要：光子晶体光纤把周期结构从芯片平面搬进光纤横截面——微结构空气孔沿包层排布、沿轴向贯穿全纤。实芯路线靠光子带隙与全反射的混合机制实现"无截止单模"，空芯路线让光几乎完全在空气芯里跑通，把材料吸收与非线性的天花板整体掀掉。本节拆解两条路线的物理、拉制工艺与应用分工。

一根光纤里的光子晶体

本章主线是维度，本节换一个切面：周期不必须刻在平面上——它可以长在一根光纤的横截面里，沿轴向无限延伸。光子晶体光纤（PCF）的形态是：石英包层里按周期阵列排布着空气孔（典型是六方排布的圆柱孔阵），孔阵中央或留一根实芯石英，或干脆抽空形成空气芯。这个结构的妙处在于把两个世界的长处焊在一起：光纤的长距离与低耦合成本，加上光子晶体的结构可设计性——而设计自由度就在孔阵上：孔径、孔距、排布方式，每个都是旋钮。它证明了一件事：光子晶体的核心思想（周期结构工程化波动行为）不依赖任何特定的几何舞台。

实芯路线：混合机制的无截止单模

实芯光子晶体光纤保留中央一根缺陷石英芯，包层是空气孔阵。它的导光机制取决于归一化频率处在哪个区间，恰好呈现两种模式的接力。当孔径比较小、工作波长相对较长时，包层等效为平均折射率的均匀介质，导光靠传统全反射——但等效折射率随波长缩短而下降的速率，恰好补偿了衍射的反对趋势，结果是长波与短波都只有一个模式：所谓"无截止单模"，普通光纤需要精心设计截止波长才能做到的事，它从紫外到近红外天然单模。当孔径比加大、波长与孔距可比时，带隙机制开始接管——包层孔阵在特定频段对某些角度禁行，模式受折射率与带隙的混合约束。实芯路线的工程卖点清单：单模性与纤芯直径解耦（可以做大芯积压低非线性）、模场面积可调（从微米到上百微米）、色散轮廓可设计（零色散点可以挪到可见光段，催生了光子晶体光纤超连续谱光源——白光激光器的心脏）。

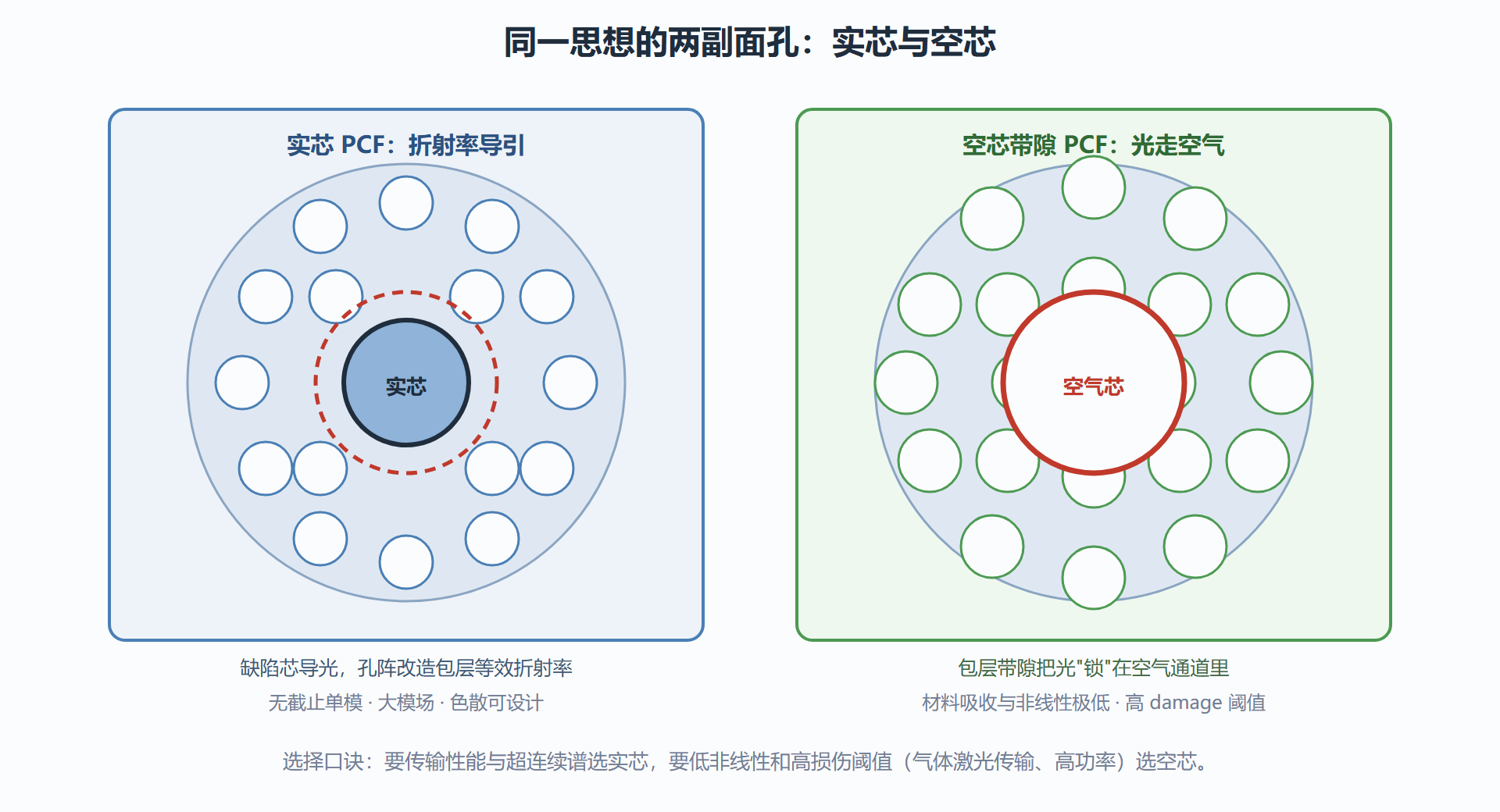

图：两种光子晶体光纤的端面对照

空芯路线：让光在空气里跑完全程

空芯带隙光纤把逻辑推向极致：纤芯整个抽空，导光全凭包层孔阵的光子带隙——工作频段在包层里无处容身，只能沿着中央的空气通道走。物理上这是第 2 章线缺陷波导的圆柱版：把"抽掉一排孔"换成"抽掉一束孔"。它的兑现价值直击光纤通信的两大隐性天花板。天花板一：材料非线性。 石英的克尔非线性是长距离传输里四波混频与自相位调制的祸根，而空芯光纤把超过百分之九十九的模场能量放进空气——非线性系数骤降三个数量级，非线性噪声几乎清零。天花板二：材料损伤与色散。 高功率激光传输时石英的损伤阈值限制了功率上限，空芯路线把功率密度交给空气承担；材料色散也随石英退场而消失，超短脉冲可以几乎不变shape地传输。代价也很直白：带隙导光的频带比全反射窄、损耗至今高于优质实芯光纤、拉制工艺对孔结构的保持要求苛刻。新一代节 Anti-resonant（反谐振）空心光纤用更简单的薄壁管包层绕开了严格带隙要求，损耗快速逼近实芯水平，正在成为数据中心互连与气体光谱的有力候选。

拉制工艺：堆叠出晶格

光子晶体光纤的制造是自上而下与自下而上思想的一次有趣合流。流程起点是毛细管堆叠：按设计把若干空心石英毛细管（加必要的实芯棒）手工或机器排成一束——这一步在肉眼可见的尺度上"搭"出晶格横截面；整束放入拉丝塔高温拉细成第一级预制棒；必要时再次堆叠拉制，直到横截面缩小到设计比例。此后与普通光纤拉丝无异：拉丝塔两千摄氏度级高温拉丝、涂覆、收卷。工艺的灵魂问题只有两个：孔塌（高温下表面张力收缩孔径，需要差压充气对抗）与孔错位（堆叠与拉制中的相对滑动破坏晶格）。对照第 3 章的视角：毛细堆叠本质上是毫米尺度的"自组装排片加人为图案化"，拉制则是全局缩放——缩放律再一次显灵：晶格的物理只认比例，不认尺度。

应用分工与选型

两条路线的应用版图已经相当清晰。实芯路线统治三个方向：超连续谱白光光源（光谱学、成像、频率计量）、大模场高功率传输（工业激光加工与放大器）、色散工程与非线性实验平台。空芯路线的阵地在：高功率激光的柔性传输（加工与医疗）、气体腔（光在空气芯里与填充气体强作用，气体光谱与激光频标）、以及正在攻城略地的低非线性长途传输。选型口诀一句话：要光谱与模场的设计自由选实芯，要把材料从光路里赶走选空芯。

进阶辨析：三个高频追问

问：光子晶体光纤算"光纤"还是算"光子晶体"？
两个户口都成立。行业语境里它是特种光纤的一个大类；物理语境里它是周期结构工程的三维实现。本教程把它放在维度章的末尾，正是想说明：维度框架之外还有形态自由，思想比几何更本质。

问：为什么空芯光纤的损耗一直降不到实芯水平？
根本障碍是散射源更多：包层薄壁与毛细结构的表面粗糙度、毛细管接触点的散射，都直接打在模场上。反谐振结构减少接触点后损耗大幅改善，最新进展已在每公里零点几分贝量级，追赶仍在继续。

问：实芯光纤的大模场为什么能压制非线性？
非线性效应的积累正比于光强与作用长度的乘积，大模场把同样功率摊到更大的面积上，光强线性下降，非线性的起点随之大幅后移——这正是高功率激光传输与放大器选用大模场光子晶体光纤的原因。代价是模场变大后弯曲损耗上升（大芯径对弯折更敏感），盘绕半径与器件小型化受约束；"模场面积与可弯曲性"是这条路线最核心的设计跷跷板。另一个常被问到的衍生问题是它能承受多大功率：限制不在石英本身而在端面损伤与涂层耐温，工程口径下连续光处理能力可达千瓦级——比传统单模光纤高出一个数量级以上，这也是它在工业激光加工领域站稳脚跟的直接原因。

选购与测试的三个要点

工程落地补三个实务要点。一是端面处理决定实测性能：光子晶体光纤的孔是贯通的，切割端面若塌孔或污染，耦合损耗与光谱测量全部失真，端面需专用切割与清洁流程。二是测试先看带隙再看损耗：空芯光纤先扫透射谱确认带隙覆盖工作波长，再看带内损耗——在带隙边缘测损耗没有意义，那里本就高。三是盘绕直径写进规格：大模场实芯与空芯光纤的弯曲敏感度都高于普通单模光纤，使用时的最小盘绕直径是合同参数而非安装习惯。三个要点合起来提醒：光纤形态的光子晶体，工程注意力和平面器件完全不同。

本节要点回顾

• 形态自由：周期结构不必在平面——光纤横截面的孔阵沿轴向贯穿，把可设计性焊上长距离传输。
• 实芯两段机制：短波靠折射率导引、长波靠单模截止补偿，合成无截止单模；色散与模场皆可设计，超连续谱是其代表作。
• 空芯掀天花板：模场进空气，非线性降三个量级、损伤阈值与材料色散问题同步消失；代价是窄带、高损耗（改善中）。
• 拉制即缩放律：毛细堆叠搭晶格、高温拉丝全局缩放；两大工艺敌人是孔塌与孔错位。
• 选型一句话：要光谱与模场自由选实芯，要把材料赶出光路选空芯。

本章维度之旅结束。第 5 章进入收获季：把所有维度的猎物摆上应用市场的货架。
