4.4 缺陷工程设计

4.4 缺陷工程设计

本节摘要：第 2 章的缺陷态理论在本节升格为跨维度的设计手册：点缺陷腔按"缩放对准、缺陷精调、包络提 Q"三段式调参，线缺陷波导以单模条件与色散工程为核心，缺陷复合体实现滤波与通道复用。更重要的是视角转换——缺陷是光子晶体的"编程语言"，器件设计本质上是在完美晶格上写代码。

缺陷即功能：从设计原语到调参手册

围猎进行到一半，本节换一个视角俯瞰战场。前五节把维度与工艺讲透，但所有器件的最终形态都指向同一件事：在完美晶格上安排"不完美"。这正是缺陷工程的使命——它不是结构的瑕疵管理，而是光子晶体的编程语言：晶格是指令集的纸，缺陷是写上去的代码，带隙是运行时环境。本节先给出三类基本原语（点缺陷腔、线缺陷波导、复合缺陷）的调参手册，再演示一段"程序"如何用原语拼出一个完整的片上光路。理论部分不再重复第 2 章的推导，这里只管落地操作。

点缺陷腔调参手册

点缺陷腔的设计问题可以精确表述为：让腔的模式频率等于目标波长，同时品质因子够高、场与外界的耦合够强。 三个目标对应三段式调参流程。第一段，缩放对准：晶格常数与孔径按二维平板工作流粗定，把腔频的量级拉到目标波段附近——此段动的是全局，一次到位。第二段，缺陷精调：改缺陷区几何（移孔、缩孔、变孔）把模式频率微调到目标值，依据是第 2 章的单调性规律——缺陷区平均折射率升高，频率下移。此段要建立"几何微调量对频率偏移"的敏感度表，它是后面工艺容差谈判的筹码。第三段，包络提 Q：模式频率定死后动"边缘"——把缺陷边界几排孔的半径逐排渐变回完美晶格值（缓变包络），大幅压低向外的辐射泄漏。L3 腔（移走三个孔）配合位移调制的包络设计，实验品质因子从数千提升到百万量级，靠的就是第三段。三段的顺序不可打乱：先定频率再提 Q，反过来做会前功尽弃——包络一改，频率就漂，又得重调。

线缺陷波导：单模条件与色散工程

线缺陷波导的设计核心是两件事。第一件，单模化。 抽掉一排孔后，带隙内出现的导模往往不止一支；多模波导在弯曲与耦合处发生模式串扰。单模化的操作是控制缺陷宽度：宽度决定导模的有效折射率与模式数量，宽波导支持多支模式，窄到一定程度只剩基模。W1（缺一排孔）是最常用的单模起点；需要更宽时用光子晶体加普通条形波导的混合结构接管。第二件，色散工程。 基模的色散曲线（频率对波矢）在带隙内的走向由缺陷细节决定，而曲线斜率就是群速度——把工作点放在曲线平缓处就得到慢光，放在陡峭处就得到低色散传输。慢光设计的代价清单要背熟：群速度压得越低，色散越陡、对结构涨落越敏感、散射损耗越大；实用设计通常把群折射率控制在几十以内，并配合啁啾设计（沿传播方向缓慢改变晶格常数）压平色散引起的脉冲展宽。

复合原语：从零件到光路

单一原语的把戏有限，光子晶体器件的真正威力来自原语的组合。两个频率相近的点缺陷腔放近了，各自的局域模通过倏逝场耦合，劈裂出一对超模——腔间耦合强度对应"编程语言里的变量赋值"，这是耦合腔波导与片上滤波阵列的物理基础。线缺陷旁边放一个点缺陷腔，波导模式经过时把能量周期性地交给腔再收回——透射谱上刻下一个洛伦兹凹坑，凹坑的深度与线宽分别由耦合强度与腔的品质因子控制：这就是通道式下载滤波器，波分复用光网络的基本零件。再进一步，一条波导串起多个不同腔频的下载单元，一波多分——片上波分复用的完整雏形。这些组合的共同设计逻辑值得提炼：每个原语负责一个频率或一个空间自由度，组合的逻辑就是光路的功能表。读懂这一点，你看任何复杂光子晶体器件的版图，看到的都不再是孔洞迷宫，而是一行行可读的代码。

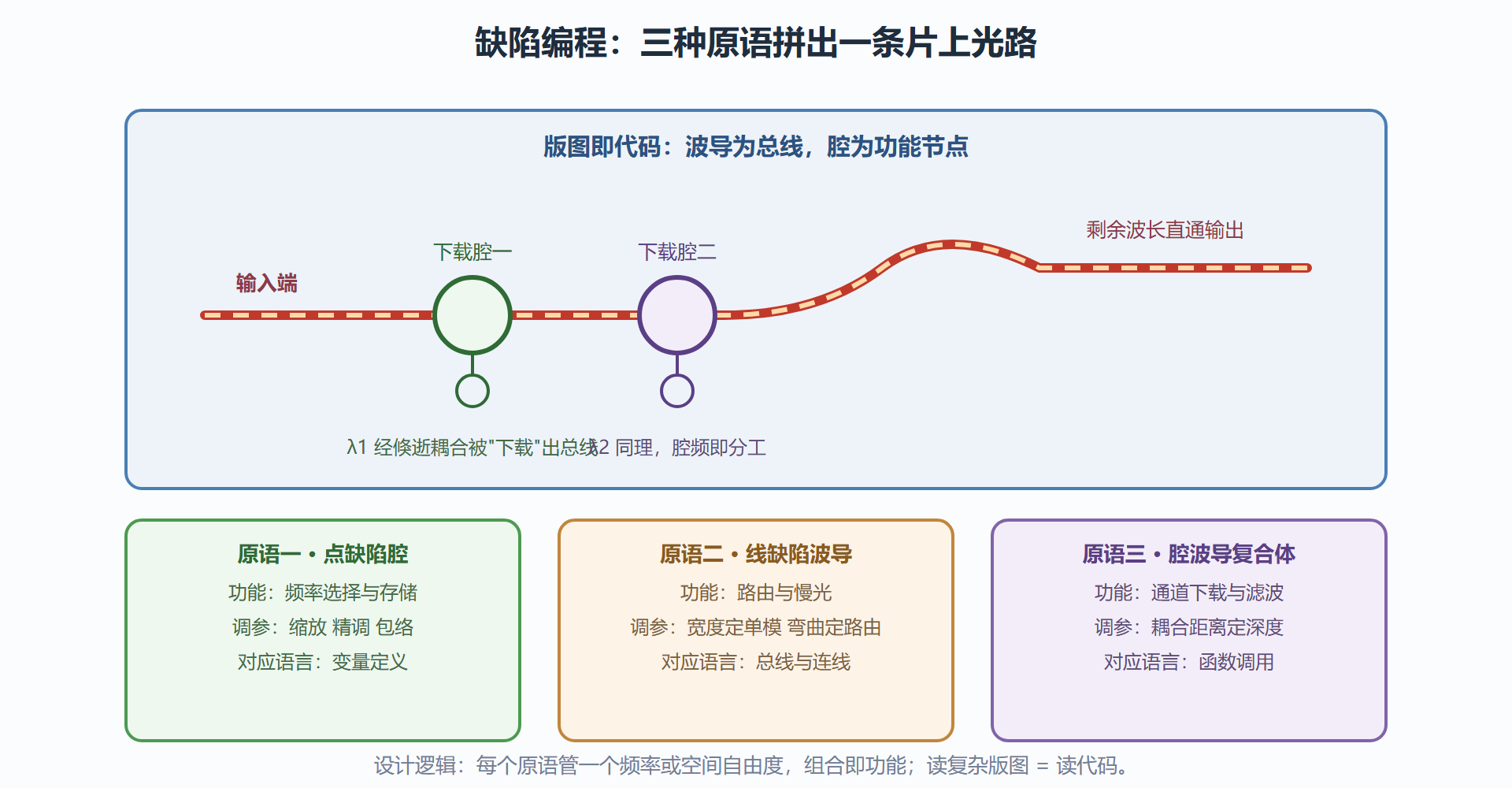

图：缺陷原语组合成片上光路

容差敏感度：设计与工艺的谈判桌

缺陷器件的所有优点都带着同一个代价：对结构误差的敏感度与性能成正比。腔频敏感度（孔径每偏一纳米，谐振峰漂移一纳米上下）意味着百分之二三的刻蚀偏差就能把谐振峰推出工作窗口。工程对策形成了一个完整的工具箱。设计端：把关键参数的敏感度做成表格随版图交付，对最敏感参数做钝化设计（如把腔频对孔径的敏感度降到对晶格常数敏感度以下）。工艺端：按敏感度表反推工艺精度需求，谈不拢就加后修调——局部再氧化、激光改写、可调覆盖层，把"制造完就定型"变成"制造后还能调"。系统端：接受统计现实，按分布设计——单个腔压不住偏差就靠热调谐逐个校准，或干脆按"一批里总有落在窗口内的"来规划良率。谈判的实质是：敏感度是设计的属性，精度是工艺的属性，价格在两端之间谈出来。

一个完整腔设计的参数记录

把三段式调参走一遍真实的完整流程，以下是一次典型 L3 腔设计的参数记录，数值为工程量级参考。目标：谐振波长 1550 纳米，品质因子目标十万以上，耦合品质因子约与固有品质因子同量级（临界耦合附近）。第一段缩放对准：三角晶格，孔径比零点二九，晶格常数初值四百二十纳米，二维平面波展开确认带隙覆盖归一化频率零点二五到零点三三；按带隙中心与目标波长反推，晶格常数终值四百四十纳米。第二段缺陷精调：L3 腔（沿某晶向连续移除三个孔）的基模初算落在一千五百二十纳米，偏短；把腔端两孔各向外侧位移零点零五 a（经典的位移调制手法，同时压低偶极泄漏），频率下移约三十纳米进入窗口；敏感度表记录：孔径每偏一纳米，峰移约一点五纳米；位移每偏零点零一 a，峰移约八纳米。第三段包络提 Q：腔两侧各两排孔按梯度缩孔（首排零点九 r、次排零点九五 r），固有品质因子从初版的八千提升到十二万，而频率仅上漂四纳米（按第二段敏感度反补晶格常数零点一纳米级微调对齐）。记录里最值得学的不是数字而是数字之间的勾稽关系：每一步的频率漂移都用上一步的敏感度表回补，整个流程是一张自洽的账。读者可把这组参数当作复算练习的起点：改一个目标波长，把三段全部重推一遍。

常见问题

问：缺陷设计需要重跑全册理论吗？
不需要。工作流是模板化的：完美晶格的带隙用平面波展开定框，缺陷模用超胞计算或时域有限差分精调，包络优化交给参数扫描。理论已经在第 2 章备齐，本节只是把它排成工序。

问：耦合腔阵列与连续波导，慢光该选哪个？
看带宽与损耗的预算。连续线缺陷慢光带宽窄、对粗糙度敏感；耦合腔波导把慢光变成"逐腔接力"，损耗低但带宽更窄、且要求腔频一致性高。通信级应用两者都还是研究热点，短距离强相互作用场景（非线性、传感）优先耦合腔。

两个容易忽略的暗坑

收尾补两个排错经验里高频出现、却少有人写进教程的暗坑。暗坑一：包络孔的制造偏差被放大——渐变包络孔的半径本来只差完美值百分之几，刻蚀的系统偏差会把这个"细微差异"整体抹平或夸大，等效于包络失效；对策是把包络孔的名义半径与其敏感度一起写进工艺交接单。暗坑二：腔与波导的耦合间隙是双重敏感参数——它既影响耦合品质因子（下载深度）又受释放形变影响（悬浮结构翘曲会改变间隙），设计把间隙定为四百纳米不代表交付还是四百纳米；耦合的最终标定必须在释放与封装之后做。两个暗坑的公共教训：缺陷器件的参数表里，每一个几何量都要带一个"交付时还剩多少"的问号。

本节要点回顾

• 视角转换：缺陷是光子晶体的编程语言——晶格是纸，缺陷是代码，带隙是运行时。
• 腔的三段式调参：缩放对准、缺陷精调、包络提 Q；顺序不可乱，包络改动会拉漂频率。
• 波导两件事：宽度定单模，色散定速度；慢光的代价清单（色散、敏感度、损耗）必须先背后用。
• 组合即功能：下载滤波器、耦合腔阵列都是原语的拼装；复杂版图要读成代码。
• 容差谈判：敏感度表是筹码，后修调与统计良率是让步空间；设计与工艺在谈判桌上成交。

平面世界的设计语言已经完整。最后一节离开平面，钻进一根光纤——看周期结构如何在三维中只选一个方向"晶体化"。
