8.2 FPGA 时序违例排错复盘：一次真实的攻坚

本节摘要：一个五级流水线教学核在目标频率下时序过不去——本节完整复盘这次排错：从时序报告怎么读起，到关键路径为什么会成为关键路径，再到三种修复方案的议价与最终成交。这是一次"导读开篇那句行话"的解决现场，也是第一章工序图里"时序分析"工位的实战演练。

背景：一个卡在七十五兆的学生项目

事情发生在一门体系结构实践课上。学生组按 3.1 的蓝图实现了一颗带前递网络的五级流水线核，功能仿真全绿，下载到开发板，目标频率定在八十兆赫兹。结果静态时序分析亮红灯：最差路径的裕量为负，时钟只能稳到七十四兆上下。功能对而频率不达标，是典型的"时序违例"——逻辑本身没错，只是有电路塞不进一个时钟周期。

先补三个术语（时序报告的骨架词汇）：到达时间——信号从起点寄存器出发、穿过组合逻辑、抵达终点寄存器数据端的实际耗时；需求时间——时钟周期减去寄存器的建立时间等固定开销后，留给路径的预算；裕量——需求时间减到达时间，正数安全、负数违例。排错的第一步永远是：找到裕量最负的那条路径，看它从哪来、到哪去、路上堵了什么。

操作：从报告到根因的四步

第一步，读最差路径摘要。综合工具的时序报告按裕量升序列出违例路径，摘要段给出起点、终点、裕量：

# 时序报告摘要（按真实工具输出形态改写示意）
Worst Path (setup):
  From  : execute_stage/alu_result_reg[31]/CK   ← 起点：执行站的某结果寄存器
  To    : execute_stage/alu_result_reg[31]/D    ← 终点：同组寄存器的数据端
  Slack : -1.824 ns  (required 11.150ns, arrival 12.974ns)   ← 需求与到达
  Path  : 前递选择器 → 算术单元 → 结果选择器 → 寄存器数据端
​

这条报告说人话就是：从执行站寄存器出发的一拍旅程，预算大约十一纳秒，实际走了将近十三纳秒，超支近两纳秒。

第二步，展开路径细节，数清堵点。展开后的路径逐级列出延迟贡献，堵点结构浮出水面：前递多路选择器（三级串联）喂进算术单元的宽位加法（三十二位串行进位的工艺实现），结果再过一个功能选择器才落寄存器。三个环节各自不夸张，串起来就成了马拉松——这正是 3.2 埋下的伏笔：前递旁路越多，执行站入口的选择器越深，主频越难看。学生的核为了覆盖全前递场景堆了三级选择，又用了默认的行波进位加法器，两笔账叠加爆了预算。

第三步，检查时钟约束与例外路径。排错惯例里必须过的一关：确认违例不是"假路径"——比如跨时钟域的同步器路径本该被标记为例外、不该参与分析。本项目单一时钟域、无假路径，排除这种"报告虚警"，确认真违例。

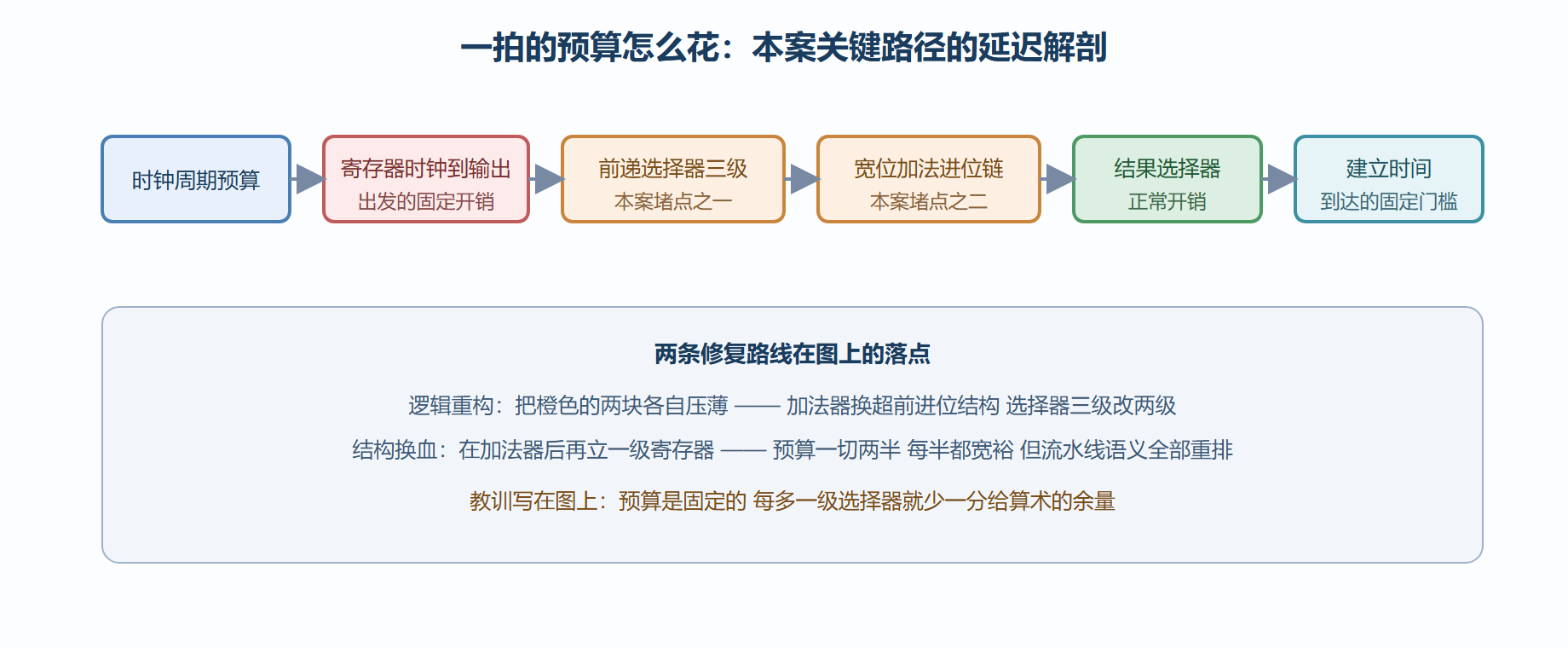

时序路径的预算解剖

第四步，列出修复选项，开始议价。三张牌摆上桌：

结果：分两步走的中庸成交

团队评估后的成交方案是"先逻辑重构、保留结构换血为后续项目选项"：把三十二位加法器换成超前进位结构（同样的功能，进位传播从串行改为分段并行），并把三级前递选择器重构成两级（发现其中一级可以通过寄存器编码技巧消除）。改动局限在执行站内部，前递语义与流水线结构不动，回归测试全部复用。重跑时序分析：最差裕量转正，八十四兆赫兹下仍有正余量——目标达成且略有余量。

解读：这次违例教会我们什么

复盘的价值在于把个案上升为方法。第一，时序报告是账单不是判决书——它逐级列出的延迟贡献，就是一份"钱花在哪"的清单，读报告等于审账。第二，组合逻辑深度是设计期决定的——3.2 讲过的"旁路条数对主频"条款，在这条路径上以负裕量的形式收账；写代码时多堆一级选择器很爽，时序报告上就是白花花的纳秒。第三，修复选项永远是一张议价表——降频、重构、换结构分别对应零风险低收益、中风险中收益、高风险高收益，选哪张牌取决于项目阶段与验证预算，不存在"技术上最优"的唯一解。

变式讨论：如果同样的违例出现在ASIC流程，牌面会怎样变？工艺库里加法器有现成的多种速度档（面积换速度的现货），逻辑重构的性价比更高；但布局布线后的连线延迟占比上升，时序问题可能从"逻辑太深"变成"线太长"，那就要靠物理综合与布局约束解决——两个世界，同一张谈判桌。

⚠️ 常见坑：用"时序例外约束"把违例路径强行标记为假路径来"消灭"红灯。假路径约束只该用于确实不需要一拍内完成的路径（跨域同步器、静态配置），拿来掩盖真违例等于把雷埋进流片后的现场。

排错的流程收尾：三件容易被跳过的事

修复裕量转正只是战役的一半，收尾三件事决定这次排错的价值能留下多少。回归与时序双确认：逻辑重构动了执行站，全量功能回归必须重跑（功能与频率双绿才算闭环），时序分析要确认不只最差路径转正、次差几条路径也在收敛（否则下次改动立刻爆雷）。记录归档：把关键路径的截图、修复前后的时序摘要、决策理由写进项目文档——半年后同类违例再现时，这份档案能把两天的排查压成两小时。预防前移：本次违例的根因（选择器级联加深）其实在代码评审时就能发现——把"组合逻辑级数预算"写进团队的编码规范，让下一颗核在评审阶段就拦住同类问题。8.4 的验证文化一节会把这最后一件推广成体系。

常见问题快答

问：裕量刚好为零，能过吗？ 数字上过、工程上悬。零裕量意味着没有给工艺偏差、温度漂移、工具版本差异留任何余地，量产批次间就会翻车。团队规范通常要求留出正的最低余量，安全余量取多少是工程判断，但零不行。

问：为什么改了代码，时序反而变差了？ 综合工具的布局与优化是全局寻优，局部改动可能让工具把资源分给别处，原本健康的路径变差——时序是全系统属性，不是逐条独立修复的。所以每次改动后都要看全局裕量分布，不能只盯上一条违例。

本节要点回顾

• 三个词汇读报告：到达时间、需求时间、裕量，最差路径摘要先看起止点；
• 展开细节数堵点：逐级延迟贡献就是审账清单，本案是三级选择器串宽加法；
• 先排除假路径：跨时钟域与静态路径本就该标记例外，别被虚警带偏；
• 三张牌议价：降频零风险、重构中收益、换结构高上限，按项目阶段选；
• ASIC 变式：现货速度档加法器抬升重构性价比，连线延迟接棒成为新瓶颈源。

频率拿到了，接下来看性能——一次用计数器完成的调优演练。
