8.3 性能计数器调优演练

8.3 性能计数器调优演练：从"有点慢"到"改这一行"

本节摘要：性能调优的第一手数据来自处理器自带的性能计数器。本节完整演练一次：一段在开发板上跑得"说不清哪里慢"的数组处理任务，如何用三个基础计数锁定瓶颈、如何设计对照实验排除干扰、如何把计数特征翻译成数据布局改动，以及改动后如何验证收益。全套方法可直接迁移到任何带计数器的目标上。

背景：一个说不清的慢

任务是一段经典的图像邻域滤波：对一幅按行列存储的灰度图，每个像素取上下左右邻居的平均值。裸机环境直接跑在开发板的应用核上，开发者只留下一句抱怨："比参考实现慢了一大截，感觉核不行。"没有剖析、没有对照，只有体感——这是性能工作的常态起点。板上的核支持标准的可编程性能计数器，操作系统把它封装成了剖析命令，一切观测条件齐备。

操作：三层剖析，逐步收窄

第一层：先量体温——每周期指令数。用 7.3 的入门三计数跑一遍：

# 剖析命令输出（按真实工具输出形态改写示意）
# perf stat -e cycles,instructions,l1d_misses ./filter
       52,410,833   cycles                # 周期计数
       31,862,091   instructions          # 退休指令
        2,144,687   l1d_misses            # 一级数据缓存未命中

  IPC = 31,862,091 / 52,410,833 ≈ 0.61    # 每周期指令数
  每千指令未命中 ≈ 2,144,687 / 31,862 × 1000 ≈ 67.3
​

每周期指令数远低于这颗顺序核的满值一——流水线大量时间在等待；同时每千条指令近七十次一级缓存未命中，远超健康线。瓶颈画像初步成形：不是"核不行"，是"核总在等内存"。

第二层：对照实验，排除嫌疑。慢未必是布局问题——算法写糟、编译没优化、缓存本身太小，都会呈现类似计数。设计两个对照：把同一算法改为按行复制到一块紧凑连续的缓冲区再处理（数据量相同、布局更紧凑），未命中率显著下降——说明不是缓存容量不够，是访问模式与布局不友好；把编译优化等级提高重跑，指令数下降但未命中特征不变——说明不是代码质量问题。嫌疑收窄到数据布局。

第三层：定位结构，找到那一行。邻域滤波天然按列跨步访问：处理每个像素要碰上下两行——按行存储的图像里，垂直邻居每次访问都隔着整行宽度，缓存行装进来的邻居数据利用不充分。锁定结构后，改动选项有三：换存储顺序（转成按列处理局部条带）、分块处理（把图像切成宽条带，条带内的行边界留在缓存里）、预处理搬运（先把感兴趣的窗口聚成连续块）。考虑代码侵入度，选择分块处理：一次处理若干行，块内垂直邻居的缓存行在下个像素立刻复用。

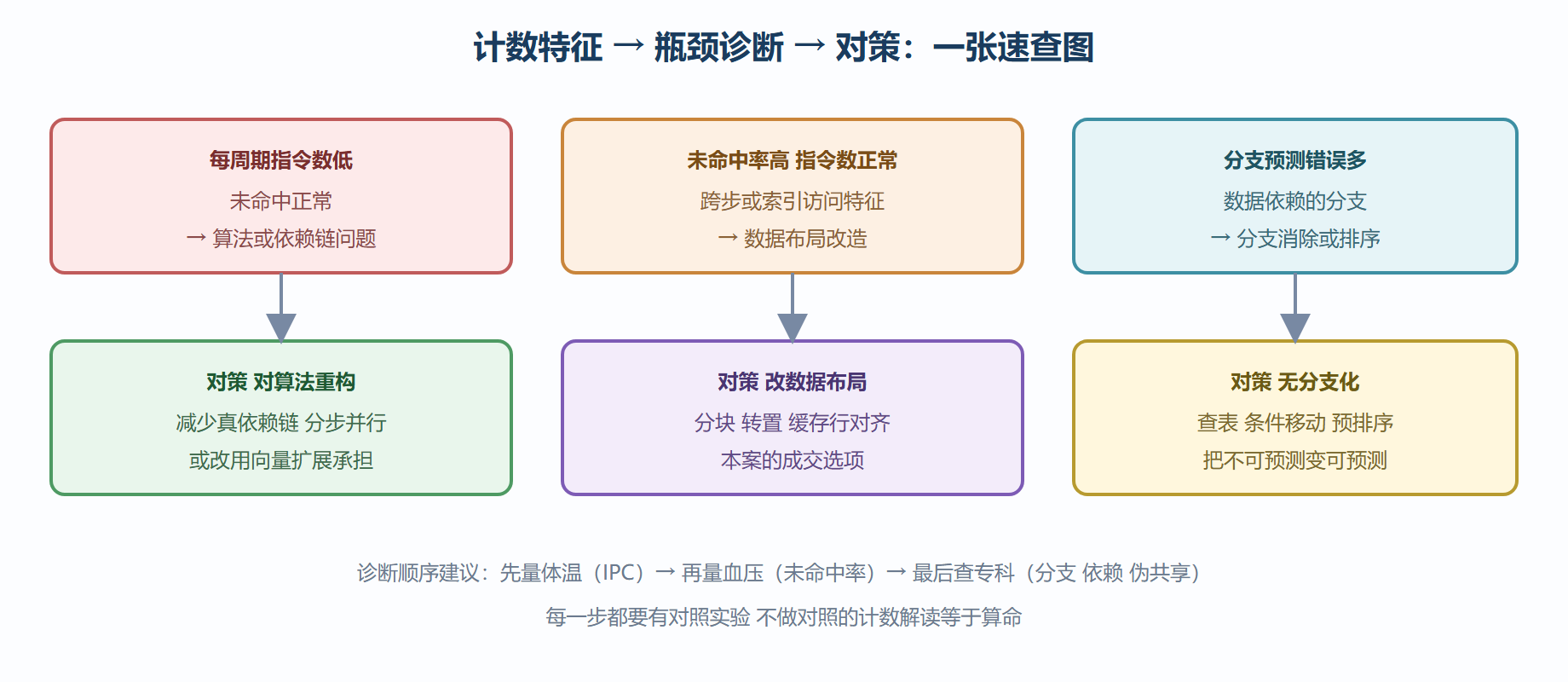

瓶颈特征与对策映射表

结果：一行改动级别的收益

分块改动落地后重跑剖析：每千条指令的一级缓存未命中从近七十次降到二十上下，每周期指令数从大约零点六回升到零点九附近，总运行时间缩短四成出头。改动本身只有十几行——尺寸计算加两层循环重排，算法语义一字未动，全部回归用例原样通过。这就是数据布局改造的典型气质：不动算法、不动硬件，只把"数据怎么躺"安排明白。

解读与变式：方法比结论值钱

本案的三步法可以原样迁移：先量体温定方向（计算型还是等待型）、再设计对照排嫌疑（算法、编译、容量逐个隔离）、最后按特征对号入座。三个变式值得预演：其一，若未命中率在多核环境居高不下且缓存远未装满，嫌疑应转向 4.4 的伪共享——对策从分块换成缓存行对齐；其二，若向量核上跑出类似计数，先查向量利用率（车道是否吃满），再查访存形态是不是索引式（6.1 的最贵档）；其三，若每周期指令数低而未命中正常，多半撞上真依赖链——这时该找的是算法重构或向量化，布局改造帮不上忙。

⚠️ 常见坑：拿着单次运行的计数就下结论。缓存与分支的历史状态会让单次数据带噪声，正规做法是多次运行取中位数、改动前后用同一随机种子同一输入对照——性能数字的科学性，不比任何实验科学低。

把方法沉淀成团队资产

一场演练的价值有限，把方法变成团队资产才算真正收官。建议沉淀三样东西：一份事件速查卡——常用的计数器事件、健康区间、异常特征对照表，贴在每个开发工位（本节的映射图可以直接当底稿）；一套剖析脚本——从清零配置、跑负载、读数到生成对比表的完整流程脚本化，让"跑一次剖析"的成本降到一条命令，成本越低、用得越勤；一本决策台账——每次调优的"计数特征、假设、改动、结果"四元组记录，季度回看就能发现团队代码的模式性问题（比如某类模块总在跨步访问上翻车），这是从个案经验到组织能力的跃迁。8.2 的排错档案与 8.4 的覆盖率闭环，本质上都是同一件事：让数据与决策留下痕迹。

常见问题快答

问：剖析要不要在量产固件里常开？ 轻量计数器可以常开（开销近零），用作运行健康监测——指标越界即告警；采样式深度剖析按需开启。把计数器当"车载仪表盘"而非"年检设备"，是成熟团队的普遍做法。

问：优化后总时长没变，但瓶颈计数明明改善了，怎么回事？ 瓶颈转移了。原来的瓶颈修好后，时间占比最大者换人——继续剖析新的最痛项即可。性能优化是多轮迭代，一轮只解决一个主要矛盾，指望一次改动解决全部问题通常会导致改得到处都是、哪都不深。

演练的复算练习：不看正文，自己推一遍本案的数字链条——从三个原始计数算出每周期指令数与每千指令未命中，再倒推改动后的预期数字，最后与实测对账。能独立复算，说明剖析的"读数—换算—结论"链路已经属于你；复算卡壳的环节，就是下次上手时要慢下来的地方。

本节要点回顾

• 三步法：量体温（每周期指令数）、排嫌疑（对照实验）、对号入座（特征映射对策）；
• 本案链条：等待型画像 → 高未命中 → 跨步访问结构 → 分块处理 → 未命中降三倍、时间砍四成；
• 对照实验是剖析的灵魂：不做对照的计数解读等于算命；
• 数据布局是性价比之王：不动算法不动硬件，只安排数据怎么躺；
• 变式预案：多核先查伪共享、向量核先查车道利用、依赖链找算法而非布局。

最后一场实战留给质量兜底——验证方法与功耗面积性能的总谈判。
