2.1 为什么需要标幺值
2.1 为什么需要标幺值
本节摘要：标幺值（per-unit value）定义为有名值除以基准值所得的无量纲数。它解决两个真实痛点：多电压等级网络的参数归算繁琐易错，以及阻抗数值缺乏统一的好坏判据。本节给出标幺值定义、四组基准量的相互关系与标幺制的基本性质，并用一个阻抗对比小表说明为什么工程师看一眼标幺值就能判断"正常还是异常"。
两个让人抓狂的计算现场
先看有名值直接计算会遭遇什么。某网络包含 500 kV 输电线（阻抗约 25 Ω）、500/220 kV 变压器（阻抗约 50 Ω 折算到 500 kV 侧）、220/35 kV 变压器、35 kV 电缆。手算短路电流时，每个元件的阻抗都要先"归算"到同一个电压等级——用变比的平方逐级折算。变比一多，平方项一乘，漏乘一次归算或方向弄反一次，结果就面目全非。更麻烦的是校验：算出的 48.7 Ω 到底对不对？没有独立的数量级参照，只能重算一遍。
第二个痛点是"数值没有判断力"。一台发电机铭牌标着次暂态电抗 0.23 Ω，一台变压器阻抗 0.04 Ω，能直接比较谁大谁小吗？不能——它们容量不同、电压不同，欧姆数没有可比性。但换成标幺值：发电机 0.18、变压器 0.10，一眼看出这台发电机比这台变压器更"阻碍"电流。标幺值把"欧姆世界"翻译成"倍数世界"，倍数才有工程判断力。
定义与四组基准量
标幺值的定义朴素到近乎平凡：
标幺值 = 有名值 / 基准值（单位与有名值相同）
电力系统习惯取四组基准量：基准容量 SBASE、基准电压 UBASE、基准电流 IBASE、基准阻抗 ZBASE。四者并不独立，按单相功率关系绑定：
IBASE = SBASE / (√3 · UBASE) （三相制，SBASE 为三相容量） ZBASE = UBASE / (√3 · IBASE) = UBASE² / SBASE
ZBASE 这条式子是标幺制的枢纽，值得写下来贴在案头：基准阻抗等于基准电压的平方除以基准容量。于是任意阻抗的标幺值为：
Z* = Z / ZBASE = Z · SBASE / UBASE²
四个约定要立正：其一，SBASE 可任选（工程常取 100 MVA 或 1000 MVA），全网统一；其二，各电压等级的 UBASE 取该级的额定电压；其三，电压、电流的标幺值都有线值与相值两种口径，电力系统计算默认线电压、三相功率口径，此时线电压标幺值与相电压标幺值恰好相等（因为线电压本身是相电压的 √3 倍，基准也同时放大 √3 倍，相除后约掉）；其四，标幺值乘以 100 即百分值，变压器铭牌上的 Uk% = 10.5 就是标幺值 0.105 的百分表达。

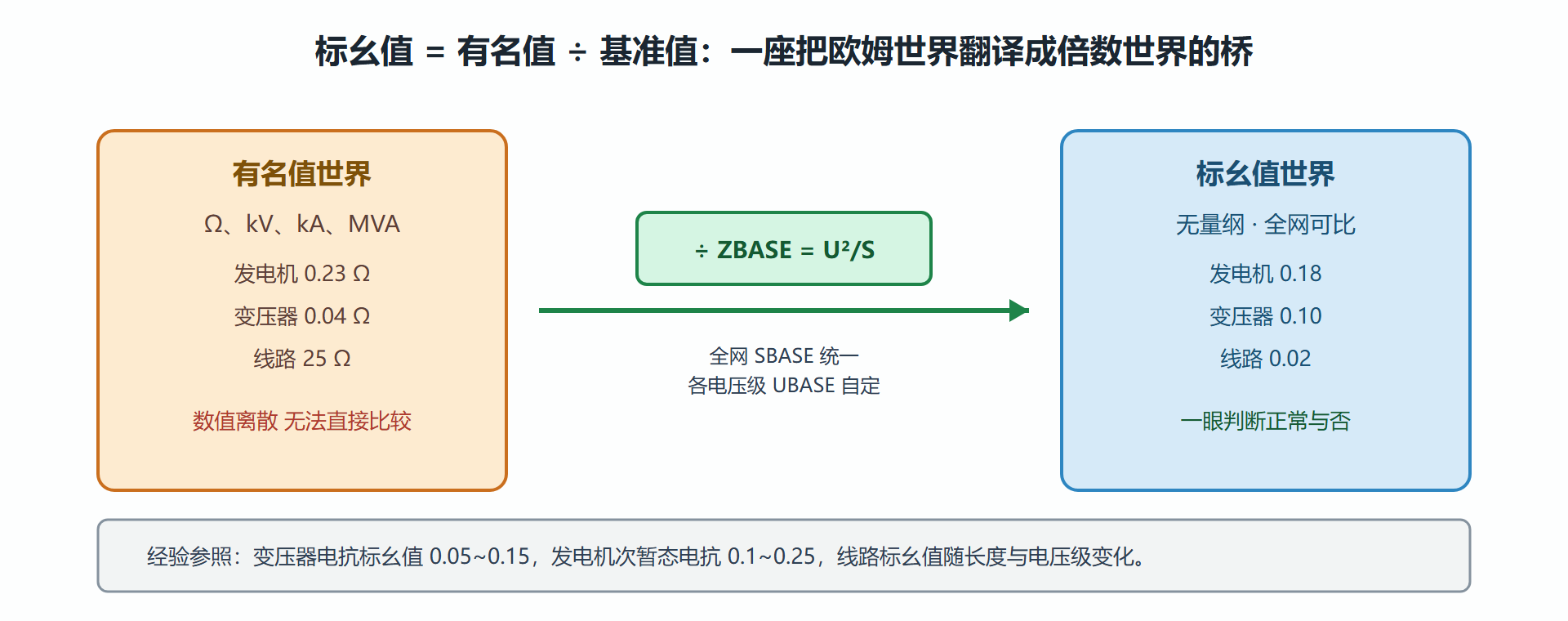

图：标幺值的量纲换算关系
标幺制的三个"免费福利"
福利一，电压等级自动消失。 变压器在标幺值方程里只是一条纯阻抗支路——变比归算被基准电压的分级绑定吸收了。第 2.2 节会完整证明这一点。多级网络手算的出错概率因此断崖式下降。
福利二，数值自带健康检查。 潮流计算结果里，某节点电压标幺值 0.92，即实际电压掉到额定值的 92%，明显低于 ±5% 的合格带；某线路电流标幺值 1.4，即过载四成。有名值世界里你得先查该节点的额定电压是多少才能判断，标幺值世界里结果自己会说话。运行规程里的限值也多用标幺或百分值表达，两套语言无缝对接。
福利三，不同容量的设备可直接比较。 同类型发电机无论 100 MW 还是 1000 MW，次暂态电抗标幺值都落在 0.1 至 0.25 区间——因为设计目标是相似的电磁负荷密度。这让工程经验变成可迁移的直觉：看到标幺值 0.5 的"发电机"，不用查手册也该怀疑参数录错了。
一个算例建立手感
取 SBASE = 100 MVA，某 220 kV 母线电压实测 226 kV，则电压标幺值 = 226/230（取 UBASE = 230 kV，即该级额定电压的常用精确值）≈ 0.983。该母线一条线路阻抗 11 Ω，其标幺值 = 11 × 100/230² = 11/529 ≈ 0.0208。若母线向线路送出有功标幺值 P* = 0.85、功率因数 0.95，则电流标幺值近似 |S*|/|U*| = (0.85/0.95)/0.983 ≈ 0.91。三步做完，不需要碰任何一个 √3——标幺制把三相制的 √3 都藏进了基准定义里。这份"清爽"不是数学魔法，而是量纲选择的合理回报。
易错点在反面：漏改基准。最常见的场景是把某台变压器按自己的额定容量归算的标幺值直接用进全网（基准 100 MVA）的方程——差了一个容量比系数，短路电流直接错一个数量级。第 2.3 节的"铭牌标幺值 × 容量比"公式就是给这个坑准备的解药。
再补一个"标幺值与短路容量"的快捷关系：系统在某个母线的短路容量（兆伏安）除以基准容量，恰等于该点的短路电流标幺值，也等于"从电源到该点的等值电抗标幺值"的倒数。于是短路容量本身可以当成一种标幺语言来读：五百千伏母线短路容量两万兆伏安，取基准一千兆伏安，等值电抗零点零五——一个数字同时给出了等值阻抗、电流标幺值与设备校核判据，三种解读共用一个数。短路容量因此成为调度运行与设备管理之间最通用的"硬通货"，背熟常见电压等级的短路容量量级（二百二十千伏枢纽数千兆伏安、五百千伏站上万兆伏安），拿到任何计算结果都能秒级判断量级对不对。
追问与辨析
三个延伸问答。基准容量为什么习惯取一百兆伏安？纯粹为了数字好看：电网里常见设备的容量在几十到几百兆伏安之间，取一百做基准能让大部分标幺值落在零点零几到几之间，手工计算与结果校验都舒服；大型互联系统取一千兆伏安同理。标幺值会不会丢失信息？会，而且这是特性不是缺陷——标幺值抹掉绝对量级，突出相对关系；需要绝对值时乘回基准即可，信息的存取是有意识的开关。直流系统用不用标幺值？用，柔直与储能系统的控制参数几乎全用标幺整定，只是基准定义按换流器额定值来——标幺化是工程通用的量纲游戏，不专属于交流。
本节要点回顾
- 定义：标幺值 = 有名值/基准值，无功量纲、有判断力，是电力系统计算的通用语言。
- 枢纽公式：ZBASE = UBASE²/SBASE，一切阻抗换算的出发点。
- 口径约定：SBASE 全网统一，UBASE 分电压级取额定值，默认线电压与三相功率口径。
- 三福利：电压等级自动消去、数值自带判据、跨容量设备可比较。
概念立住了，下一节处理唯一的复杂点：多个电压等级之间基准值怎么绑定。
