2.2 基准值选取与电压等级换算
2.2 基准值选取与电压等级换算
本节摘要：多电压等级网络的标幺化有一条黄金规则：基准容量全网统一，基准电压按电压等级各取额定值，变压器两侧基准电压按变比绑定。本节用一个两级变压网络完整演示换算过程，证明变压器阻抗在标幺值方程里无需任何归算，并给出基准容量更换时的"容量比"换算公式。这是全章唯一需要严格推导的一节，推导一次，终身受用。
规则先立，推导随后
选取基准的标准做法就三句话：全网取一个统一的基准容量 SBASE（工程习惯 100 MVA，大系统也有取 1000 MVA）；每个电压等级取自己的网络额定电压做 UBASE；变压器只负责"传递"这套绑定——它高压侧所在等级用高压侧电压做基准，低压侧同理。
这样绑定之后会发生什么？设想一条经过两级变压的功率流：500 kV 侧注入，220 kV 侧流出。500 kV 级所有阻抗用 (500基准)² 归一，220 kV 级用 (230基准)² 归一。变压器串联在两级之间，它的阻抗在有名值世界里本来要折算到某一侧才能与相邻支路相加——而在标幺值世界里，从高压侧看它的标幺阻抗和从低压侧看完全相同。原因值得亲手推一遍。

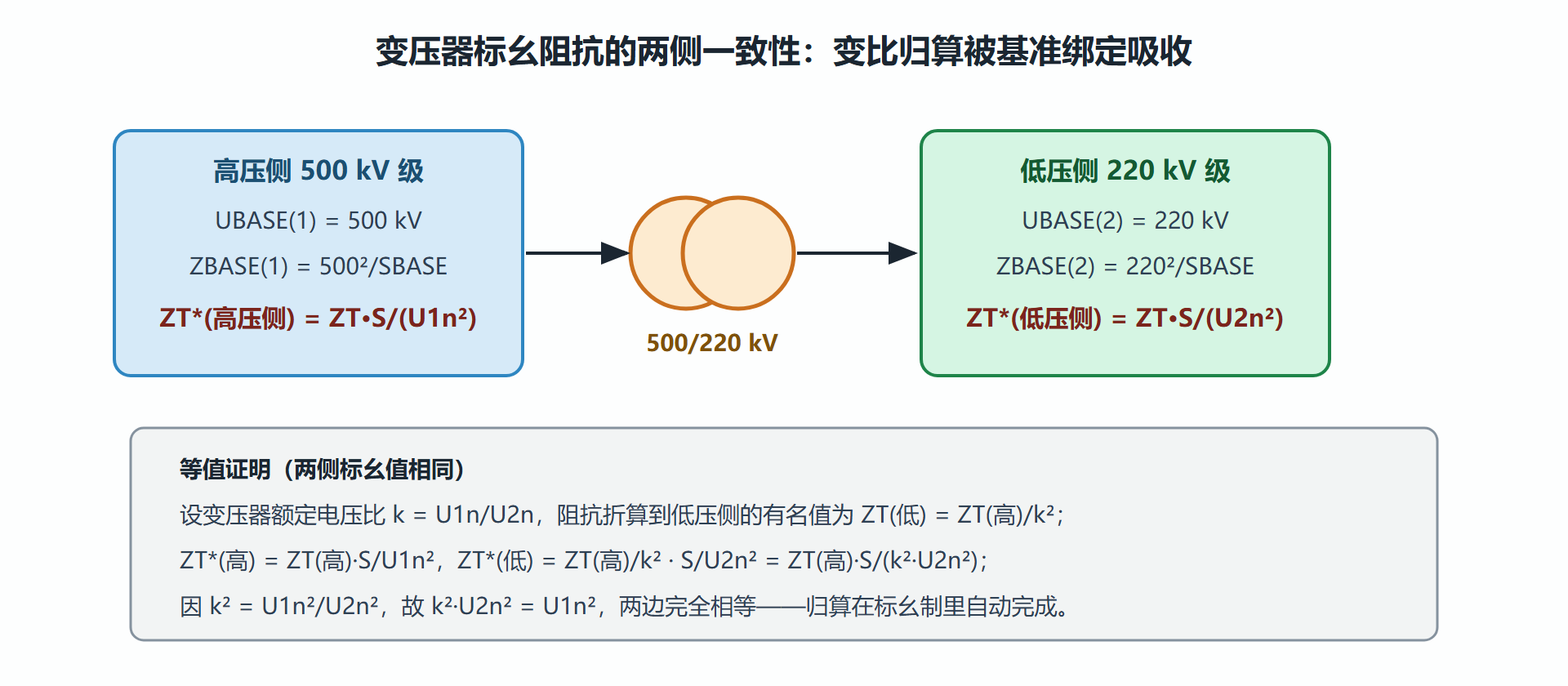

图：基准电压按变比绑定后，变压器标幺阻抗两侧一致
完整算例：两级变压网络的标幺化
搭一个小网络练手：某电厂发电机经升压变接入 220 kV 线路，线路末端经降压变供给 35 kV 负荷。参数如下——发电机容量 120 MVA、次暂态电抗铭牌值 0.17（以自身 120 MVA 为基准）；升压变 150 MVA、Uk% = 13；降压变 100 MVA、Uk% = 10.5；220 kV 线路阻抗有名值 12.6 Ω。取 SBASE = 100 MVA，各电压级 UBASE 分别取发电机级 15.75 kV、220 kV 级 230 kV、35 kV 级 37 kV（按各级额定电压）。
逐元件换算：
发电机（铭牌标幺值乘容量比）：
Xd* = 0.17 × (100/120) = 0.142
升压变：
XT1* = 0.13 × (100/150) = 0.0867
降压变：
XT2* = 0.105 × (100/100) = 0.105
线路（有名值乘 SBASE/UBASE²）：
XL* = 12.6 × 100/230² = 12.6/529 = 0.0238
四条支路的标幺阻抗已经可以直接串联相加：从发电机到 35 kV 负荷母线的总电抗 = 0.142 + 0.0867 + 0.0238 + 0.105 ≈ 0.357。若短路发生在 35 kV 母线，短路电流标幺值 = 电压标幺值 1.0 ÷ 总电抗 0.357 ≈ 2.80，换回有名值：IBASE(35 kV 级) = 100 MVA/(√3×37 kV) ≈ 1.56 kA，故短路电流 ≈ 2.80×1.56 ≈ 4.37 kA。整个过程没有出现任何一次变比平方归算——这就是 2.1 节"福利一"的实证。这个算例的完整版会在第 4 章短路计算里再见到，届时只需多加一个故障点的概念。
换基准：容量比公式
有时拿到现成的标幺值数据，其基准容量与你的全网 SBASE 不同（最常见：设备铭牌以自身容量为基准）。换算只需乘一个比值：
Z*(新基准) = Z*(旧基准) × SBASE(新)/SBASE(旧)
推导一眼可明：标幺值与 ZBASE 成反比，ZBASE 与 SBASE 成正比，故标幺值与 SBASE 成正比。变压器 Uk% 本质是以自身额定容量为基准的百分阻抗，于是上一节的 XT* = (Uk%/100) × (SBASE/SN) 就是这条公式的直接应用。注意电压基准变更时不能这样简单乘除——电压基准不同步（比如取平均额定电压而非额定电压）的场合，需要重新按定义换算，工程上用"平均额定电压法"（各级取 1.05 倍的近似值，如 230、115、37、10.5 kV）做近似归算，是手算短路的常用简化。
常见坑清单
坑一，基准容量不统一。 网络里一半元件按 100 MVA、一半按铭牌容量标幺化，方程就错了。防御手段：所有数据过一遍"统一到 SBASE"的换算表，明确每条数据的入网基准。
坑二，线值相值口径串线。 三相功率基准配线电压基准时，单相等值电路的功率其实自动是每相值的三分之一——若在相值口径里错用三相容量基准，功率类结果会偏三倍。避免办法：全册统一三相口径，只在推导里短暂进入相值并立刻出来。
坑三，理想变压器忘删。 标幺化后变压器等值电路只应剩下阻抗支路；若图里还留着变比为 k 的理想变压器符号，说明电压基准没有按变比绑定，归算并没有被吸收，硬算下去必错。看到这个符号就是警报：回去检查 UBASE 的选取。
补一个三绕组变压器的完整流程，因为它是最容易出错的实际设备。三绕组（高、中、低压）铭牌给三个短路电压百分比：高-中、高-低、中-低，两两组合而来。归算步骤：先解联立方程把三个组合值拆成三个绕组各自的电抗——高压绕组电抗等于（高-中 加 高-低 减 中-低）除以二，中压、低压同理（减去相应组合）；再各自乘容量比统一基准。注意两个坑：三绕组中某个绕组电抗可能为负值（数学拆分的正常结果，物理上表示绕组布置的漏磁关系），不要"改成正数"这种自作聪明；容量比要按各绕组自身的额定容量分别归算，一百/一百/五十容量配置的变压器，低压绕组的归算系数与另外两个不同。
追问与辨析
平均额定电压法是什么时候用的？手算短路且拿不准各设备实际分接头位置时，各级电压取额定值的一点零五倍近似（如二百三十千伏、一百一十五千伏、三十七千伏），变比按平均电压比处理，误差在工程允许带内。它是"精确度换速度"的典型交易：考据每一台变压器的实际变比能把误差从百分之几压到千分之几，但对多数短路校核，这个精度提升不值得花掉的时间。什么时候绝不能用平均电压法？设备分接头偏离主分接头很多、或移相器与分接头的调节本身就是研究对象时——研究对象里包含的东西不能被近似掉。这条原则值得推广到所有简化：简化的合法性只对"简化掉的因素不影响结论"成立。
本节要点回顾
- 黄金规则：SBASE 全网一个，UBASE 每级各取额定值，变压器按变比传递绑定。
- 两侧一致：标幺制下变压器阻抗从两侧看完全相同，变比归算被自动吸收。
- 容量比公式：Z*(新) = Z*(旧)×SBASE(新)/SBASE(旧)，铭牌 Uk% 换算的标准工具。
- 手算短路速算：标幺电流 = 电压标幺值 ÷ 总电抗标幺值，再乘本级 IBASE 还原。
规则已备齐。下一节把发电机、变压器、线路、负荷全部装进一张标幺值等值电路图，完成全元件集成。
