2.3 元件的标幺值等值电路


2.3 元件的标幺值等值电路

本节摘要:本章最后一站把四类主要元件——发电机、变压器、线路、负荷——的标幺值模型逐个装配,集成一张完整的三节点等值网络,并用一段可运行的 Python 代码验证手算结果。读完本节,你就拥有进入潮流计算与短路计算所需的全部建模能力:给定任何一张系统图与参数表,都能产出一张标幺值等值电路。

先搭骨架:一张三节点样本网络

选定样本:节点 1 接发电机(经升压变升压至 220 kV 级),节点 2 是 220 kV 母线,节点 3 经降压变挂负荷,节点 2 与 3 之间一条 220 kV 线路。取 SBASE = 100 MVA。参数沿用 2.2 节算过的数据:发电机 Xd* = 0.142,升压变 XT1* = 0.0867,降压变 XT2* = 0.105,线路 XL* = 0.0238(为让潮流更有意思,补上线路电阻 R* = 0.008 与对地电纳一半 B*/2 = 0.014)。

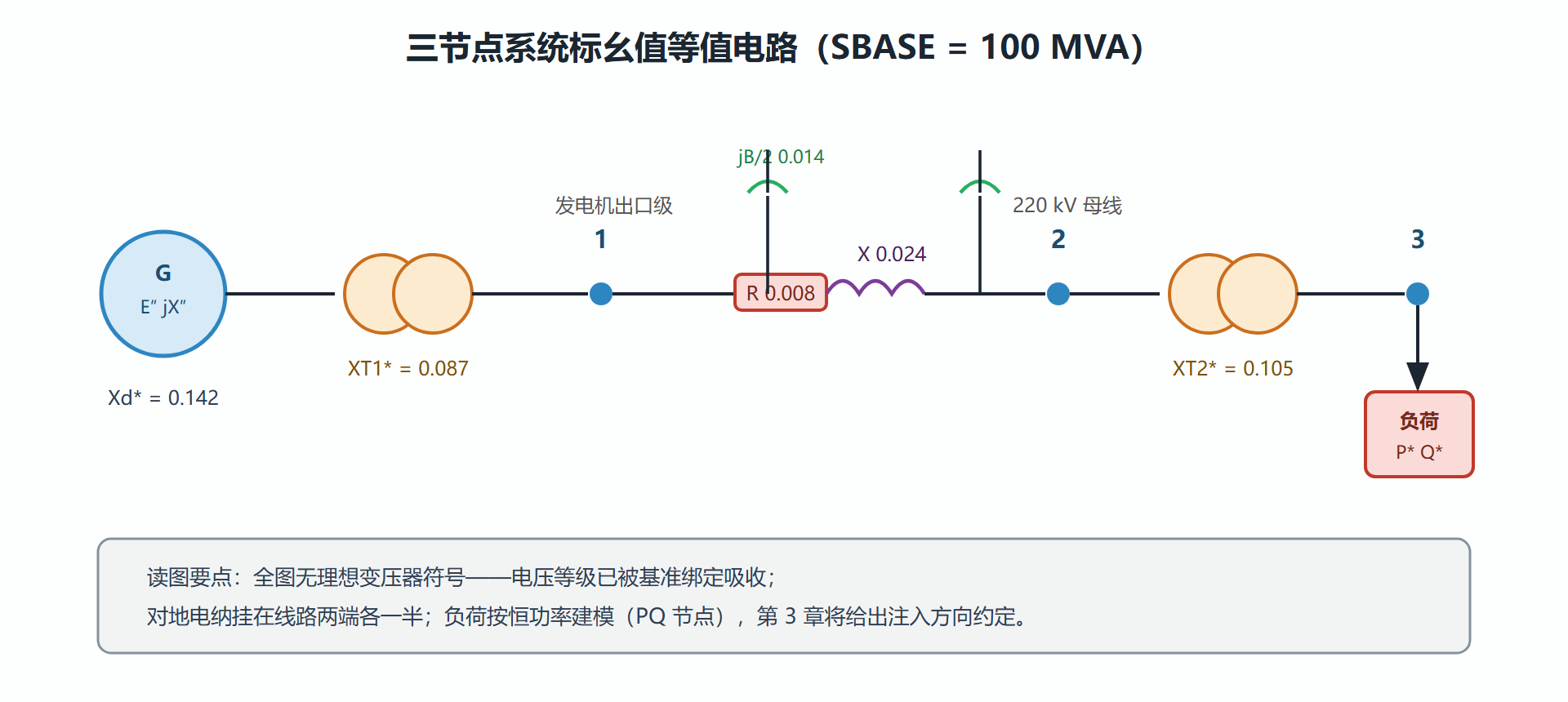

图:三节点系统的标幺值等值电路总图

图:三节点系统的标幺值等值电路总图

四类元件模型逐个过

发电机在潮流里不是一条阻抗,而是一个带注入的节点(第 3 章 PV 节点);只有在短路计算里它才以次暂态电抗 Xd″ 串电动势 E″ 的形式出现。两条建模纪律:X″ 用铭牌标幺值乘容量比归一到 SBASE;E″ 的初值来自故障前潮流结果,链条是"先潮流、后短路"。

变压器取串联阻抗,励磁支路(空载电流通常小于额定电流的百分之一)在系统分析中一般略去;只在谐波、铁磁谐振等特定问题里恢复。三绕组变压器画成星形三条支路,各支路阻抗由两两短路试验数据解联立方程得到。

线路按长度取模型(回顾 1.3 节的分级表),220 kV 级通常保留 Π 型电纳;电阻是否保留看网损计算的精度要求——只关心电压相角时可以只留电抗。

负荷默认恒功率 PQ 模型(给定 P、Q)。更精细的有恒电流、恒阻抗多项式模型(ZIP 模型),在电压稳定分析里很关键:恒功率负荷在电压跌落时电流剧增,会加速电压失稳——第 5 章会回到这条线索。

用代码验证手算:节点导纳矩阵的雏形

等值电路的下一步是写出节点导纳矩阵 Ybus——潮流方程的骨架。对三节点样本网络,支路导纳取阻抗倒数:y12 = 1/(R+jX),y23 = 1/(XT2 对应复阻抗),两条对地导纳 jB/2 分别挂在节点 1 与 2 侧。对角元素 Yii = 与节点 i 相连的支路导纳之和(含对地支路),非对角元素 Yij = −yij。这段代码直接算出全部元素:

import cmath # 基准 SBASE = 100 MVA,全部阻抗为标幺值 z_line = 0.008 + 0.024j # 节点1-2 线路 b_half = 0.014j # 线路两端各半的对地电纳 z_t2 = 0.105j # 节点2-3 降压变 z_gen = 0.142j # 发电机内电抗(短路计算时才接入) y_line = 1 / z_line y_t2 = 1 / z_t2 # 节点导纳矩阵(3 节点) Y = [[0]*3 for _ in range(3)] Y[0][0] = y_line + b_half Y[0][1] = -y_line Y[1][0] = -y_line Y[1][1] = y_line + b_half + y_t2 Y[1][2] = -y_t2 Y[2][1] = -y_t2 Y[2][2] = y_t2 for i, row in enumerate(Y): print(f"节点{i+1}:", [f"{v.real:+.2f}{v.imag:+.2f}j" for v in row]) # 输出示例(对角元素虚部为正的大数,非对角为负的支路导纳): # 节点1: ['+13.75-137.10j', '-13.75+41.25j', '+0.00+0.00j'] # 节点2: ['-13.75+41.25j', '+13.75-69.53j', '-0.00+9.52j'] # 节点3: ['+0.00+0.00j', '-0.00+9.52j', '+0.00-9.52j']

自检两条:对角元素模长一定大于任何非对角元素(自导纳含全部相邻支路);矩阵对称(无移相器时)。若算出不对称,几乎一定是某条支路只填了一半方向。

从等值电路到计算问题的映射

这张三节点图能支撑后面多章的问题:把节点 1 设为平衡节点、2 设为 PV、3 设为 PQ,就是第 3 章潮流计算的完整题目;把发电机内电抗接入节点 1 并在节点 3 施加对地短路,就是第 4 章短路计算的题目;把节点 3 的负荷换成恒功率且缓慢加压,还能演示第 5 章的电压稳定鼻形曲线。一套等值电路,三类计算问题——这正是本教材坚持"概念筑基"的原因:模型立得正,后面每一步都是自然生长。

收尾给一个快速自测:把 SBASE 从 100 MVA 换成 1000 MVA,不重算,直接说出所有标幺阻抗的变化倍数。答案:全部放大十倍(容量比公式)。能三秒答出,说明 2.2 节的容量比已经内化;答不出的,回上一节重看推导,别带着裂缝进入潮流计算。

补两个"进阶元件"的处理思路。分接头在导纳矩阵里怎么体现:有载调压变压器用理想变比串阻抗的模型,导纳矩阵的对应支路元素要乘变比修正项,矩阵因此不再对称——程序里用非对称导纳矩阵处理,手工分析时则常把分接效应折进等效阻抗后维持对称简化。移相器怎么建模:移相器改变支路两端相角,等值成带复变比的自耦支路,它带来的相角平移是控制断面潮流的强力手段,欧美市场用它做阻塞管理。这两个元件说明:导纳矩阵是活的框架,任何"能等值成支路"的设备都能装进去,框架的开放性正是它成为行业标准工具的原因。

追问与辨析

导纳矩阵为什么大部分元素是零?电网是稀疏图:一个节点平均只与二到四个节点直接相连,万节点系统的导纳矩阵非零元素占比通常不到千分之五。稀疏性是一切现代潮流程序效率的来源——存储只存非零元、求解只分解非零结构,计算量从节点数三次方降到接近线性。负荷的恒功率假设什么时候不可靠?电压跌落超过百分之十的场景:恒功率假设意味着电流随电压反比增大,把电压问题放大;更贴近物理的是多项式模型(恒功率、恒电流、恒阻抗按比例混合)。做电压稳定分析时,负荷模型选错可能让结论方向都反掉——这就是为什么电压稳定研究对负荷模型极其执着。

本节要点回顾

  • 四类元件四副面孔:发电机在潮流里是注入节点、在短路里是 E″ 串 X″;变压器只剩串联阻抗;线路按长度分级取模;负荷默认恒功率。
  • Ybus 组装规则:对角累加、非对角取负、对地导纳只进对角。
  • 一套模型三类问题:潮流、短路、电压稳定共用同一张等值电路,只是问的问题不同。
  • 自检抓手:导纳矩阵对称性、对角占优、全图无理想变压器。

地基全部完工。第 3 章正式开算:潮流方程与 PQ、PV、平衡节点的分类逻辑。
