1.1 从单相到三相：交流系统的物理本质

1.1 从单相到三相：交流系统的物理本质

本节摘要：三相交流制是现代电力系统的物理底座。本节从正弦波形的数学性质出发，解释交流电为什么便于变压与远距离输送，推导三相结构在导线用量与瞬时功率平稳性上的具体优势，并建立相量这一贯穿电力系统分析全书的表示工具。读完本节，三相电压波形图上每一个特征点你都能说出物理含义。

为什么故事从波形开始

十九世纪末，输电方式曾有一场公开的路线之争：直流阵营主张恒定电压直接输送，交流阵营主张用正弦波加变压器。胜负手在一个不起眼的物理事实上——变压器的感应电动势只对变化的磁通起反应。恒定电流在原边产生恒定磁通，副边什么都得不到；正弦电流产生的交变磁通，能在副边按匝数比复制一个高电压或低电压。于是交流电天然获得了"电压变换自由"，而输电损耗与电压平方成反比，升压就能把远距离输送的损耗压到工程可接受的范围。这一局定型之后，全世界电网都长成了交流的样子。

正弦波形本身也值得多看一眼。发电机的定子绕组在旋转磁场中感应出的电动势天然就是正弦形，这是旋转机械的几何结构决定的。一个正弦电压写成：

u(t) = Um · sin(ωt + φu)
​

其中 Um 是幅值，ω 是角频率（弧度每秒），φu 是初相。工程上更常用的两个派生量是频率 f 与周期 T，以五十赫兹系统为例，ω = 2πf ≈ 314 弧度每秒，T = 0.02 秒。有效值（方均根值）定义为与正弦波热效应等效的直流值，对正弦波恰好是幅值的 0.707 倍——我们平时说"220 伏市电"，指的就是有效值，其峰值实际约 311 伏。电力系统计算里默认出现的电压电流，除非特别说明，全部是有效值。

相量：把微分方程降成代数运算

直接处理正弦量的加减与微分，三角函数会越算越繁。相量法的聪明之处在于利用正弦稳态的一个特性：同频率正弦量加减、微分、积分之后，频率不变，只有幅值与相位变。于是可以把正弦量映射成一个复数——幅值映射为复数的模，初相映射为辐角，时域运算映射为复数代数运算。

具体对应关系有三条，值得背下来：

时域运算            相量域运算
u(t) = Um sin(ωt+φ)  →  U = U∠φ（模取有效值）
电感 L：u = L·di/dt   →  U = jωL·I（感抗 XL = ωL，电压超前电流 90°）
电容 C：i = C·du/dt   →  I = jωC·U（容抗 XC = 1/(ωC)，电流超前电压 90°）
​

j 是旋转 90 度的算子。电阻支路电压电流同相，电感支路电压超前，电容支路电流超前——这三条在相量图上一画就清楚，是后面所有等值电路分析的视觉基础。记一个直觉：感抗随频率升高而增大，容抗随频率升高而减小，这条性质在第 4 章分析暂态高频分量、第 7 章分析谐波时会反复用到。

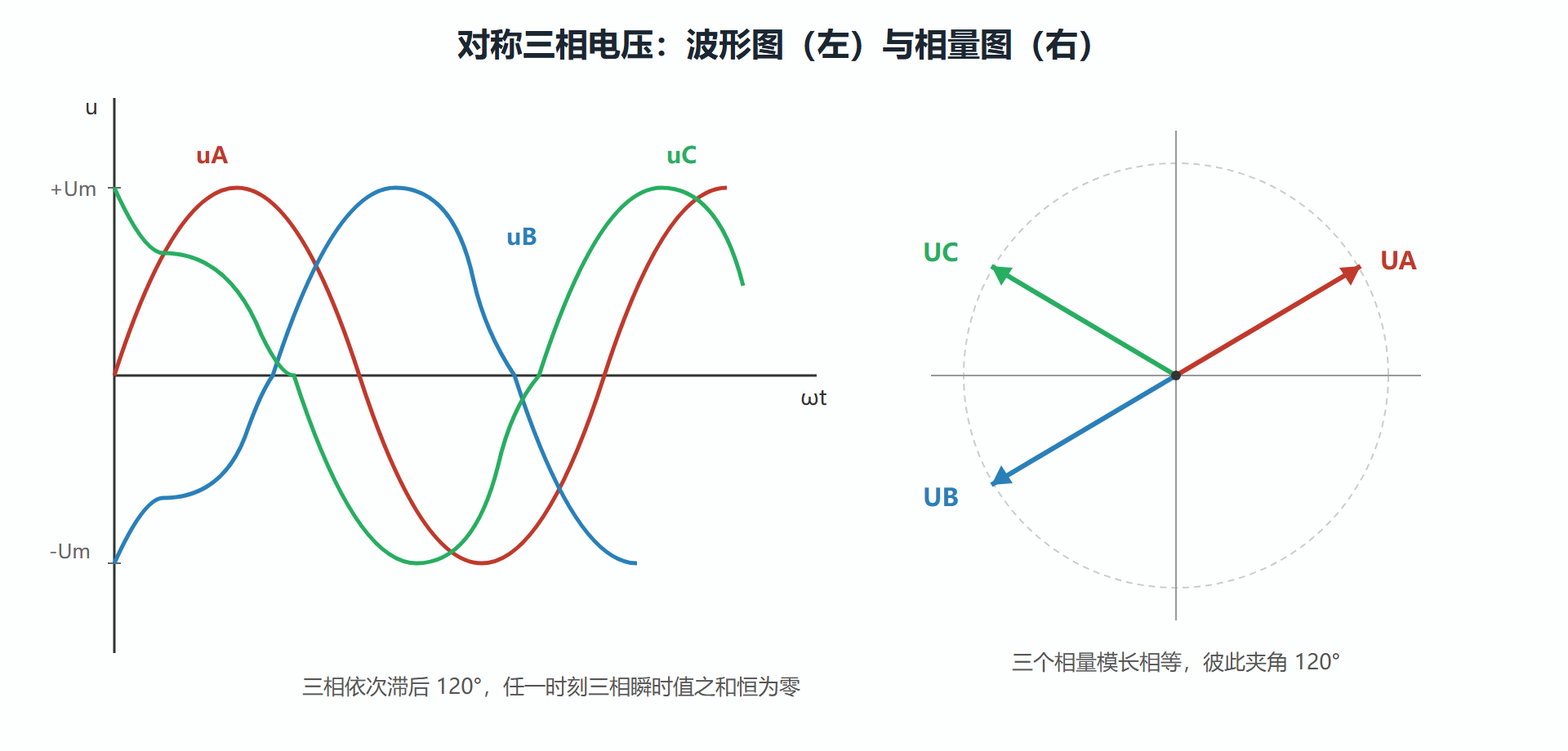

图：三相对称正弦电压波形与相量图

三相制赢在哪里

发电机引出三个绕组、输电杆塔上挂三根导线，这三相电压幅值相等、频率相同、相位互差 120°，合称对称三相系统。它对单相制的优势不是一两条，而是一组：

优势一，输送同样功率省导线。 单相输电来回需要两根线；对称三相制的三相电流瞬时值之和恒为零，中线里没有电流，于是中线可以取消，三根相线送电、省下一整根线的投资。对横跨数百公里的输电线路，杆塔、导线、绝缘子的节省是决定性的。

优势二，瞬时功率恒定不脉动。 单相电路的瞬时功率以两倍电源频率脉动，电动机由它驱动会产生讨厌的转矩振荡。三相对称系统的瞬时总功率等于一个常数——各相脉动分量恰好互相抵消。这就是大型电动机全部做成三相的原因：转轴上的转矩平滑，机械振动小。

优势三，天然产生旋转磁场。 三组绕组在空间上错开、通以时间上错开的电流，合成的磁场是一个幅值不变的旋转磁场。感应电动机与同步发电机的转子就是被这个旋转磁场"拖着走"的。没有三相制，旋转电机的设计复杂程度会高一个量级。

用数学把优势二说透：设三相电压对称，各相瞬时功率分别为带两倍频脉动的表达式，三相相加后所有脉动项系数为零，得到三相总瞬时功率：

p(t) = pA + pB + pC = 3·U·I·cosφ = 恒定值
​

其中 U、I 是相电压、相电流有效值，φ 是功率因数角。这个式子的左边是随时间跳动的三项，右边却纹丝不动——抵消的机制就是 120° 相位差。三相功率公式 P = √3·U·I·cosφ（U、I 取线电压线电流时）也由此而来，√3 这个系数在后续章节会不停出现，它来自线量与相量之间的换算：星形接法下线电压是相电压的 √3 倍且超前 30°。

相序：一个容易忽略的顺序量

三相的先后次序叫相序。正序指 A、B、C 依次达到峰值；若 B、C 接反则成负序，旋转磁场反转，电动机倒转。这个看似"只是接线规范"的概念，在第 4 章会升级成一个强大的分析工具——对称分量法：任意一组不对称的三相量都能唯一分解成正序、负序、零序三组对称分量之和，而不对称故障的分析正是建立在这套分解之上。所以在本节就把相序的物理感觉建立起来：它不是标签，而是旋转方向本身。

演练：从波形图读信息

给一个具体场景练手。某 10 kV 母线的三相电压实测有效值均为 10.5 kV 的额定档，用录波仪抓到一段波形：A 相在 t = 5 毫秒时首次过零向上，B 相在 t = 11.67 毫秒首次过零向上，C 相在 t = 18.33 毫秒首次过零向上。五十赫兹下周期为 20 毫秒，B 相比 A 相晚 6.67 毫秒，正好是周期的三分之一，对应 120°；C 相同理。三个结论顺手可得：系统频率为 50 赫兹；三相为正序；A 相初相为 sin(2π·0.005/0.02) 对应的 -90° 移位后可取 A 相初相 90°（取决于过零方向约定）。这个读取过程就是调度中心相量测量单元（PMU）每秒几十次在做的事——把录波波形实时换算成相量。

易错点有两个。其一，混淆幅值与有效值：把"10 kV 电压"代入幅值位置会让功率计算整整偏大 √2 倍。其二，相量只在同频率的正弦量之间成立，两个不同频率的量做相量图毫无意义——暂态过程包含多种频率成分时，必须回到时域，这正是第 5 章机电暂态与电磁暂态仿真的分野所在。

追问与辨析

三个常见的追问值得停下来想清楚。为什么工频是五十或六十赫兹？这是百年前的工程折中：频率太低，变压器铁芯与电灯闪烁都出问题；频率太高，线路电抗增大、发电机转速受限。五十赫兹与六十赫兹是两条历史路线的遗产，两者性能差异并不大，改造成本却无法承受，于是沿用至今。有效值为什么是幅值除以根号二？对正弦波在一个周期内做平方平均再开方，三角恒等式把二倍频项积分为零，剩下的常数项开方后恰好是幅值除以根号二——这个推导五分钟能做完，值得亲手做一遍。三相系统正序负序零序里，为什么正常运行的系统只有正序？因为三相对称意味着三个量幅值相等、相位依次相差一百二十度，正是正序的定义；负序与零序分量为零，这就是第 4.3 节"序分量出现即异常"这一保护思想的根源。

本节要点回顾

• 正弦三要素：幅值、频率、初相决定一个正弦量；有效值是幅值的 0.707 倍，工程默认使用有效值。
• 相量法把同频正弦量的微积分运算降为复数代数，是全书的分析语言。
• 三相优势：省导线（中线无电流）、功率不脉动（瞬时总功率恒定）、天然旋转磁场。
• √3 与 120°：线量与相量的换算系数来自三相结构本身，出现在所有三相功率公式里。
• 相序即旋转方向，正序、负序、零序的分解预告了第 4 章不对称故障的分析框架。

下一节我们把镜头拉远，看这三相电在网络里如何分层流动，电压等级又是如何安排的。
