4.1 短路的类型、后果与物理过程

4.1 短路的类型、后果与物理过程

本节摘要：短路指电压源经极小阻抗短接的异常状态，按故障相数分四类：三相短路、两相短路、单相接地、两相接地短路。本节给出四类故障的概率与严重性排序，追踪短路电流从冲击到衰减的全过程，解释非周期分量的来源与冲击电流的量化定义。这是本章一切计算的物理底图。

四类故障：概率与破坏力的错位

绝缘损坏、雷击闪络、外力破坏（树障、飘物、施工挖断）是短路的主要成因。统计上四类故障的分布高度不均匀：单相接地短路占输电线路故障的六成到九成（导线对杆塔放电最易发生），两相短路次之，三相短路最罕见——常由设备事故或人为失误造成。但严重性排序恰好反过来：三相短路电流最大、对系统的冲击最狠，因此它成为设备耐受校核与保护整定的基准工况。

这组"概率与破坏力错位"的错位关系决定了本章的结构：既要花大力气算最严重的三相短路（4.2 节），也要补上覆盖绝大多数故障的不对称计算（4.3 节）。工程上还有一条经验：单相接地在中性点直接接地系统里能形成完整短路回路、电流可观；在中性点不接地或经消弧线圈接地的中压配网里，接地电流只有电容电流、微小得多，系统还能带故障运行一段时间——同样的故障名，在不同接地方式下是完全不同的事故。判断短路问题前先问接地方式，是配网工程师的条件反射。

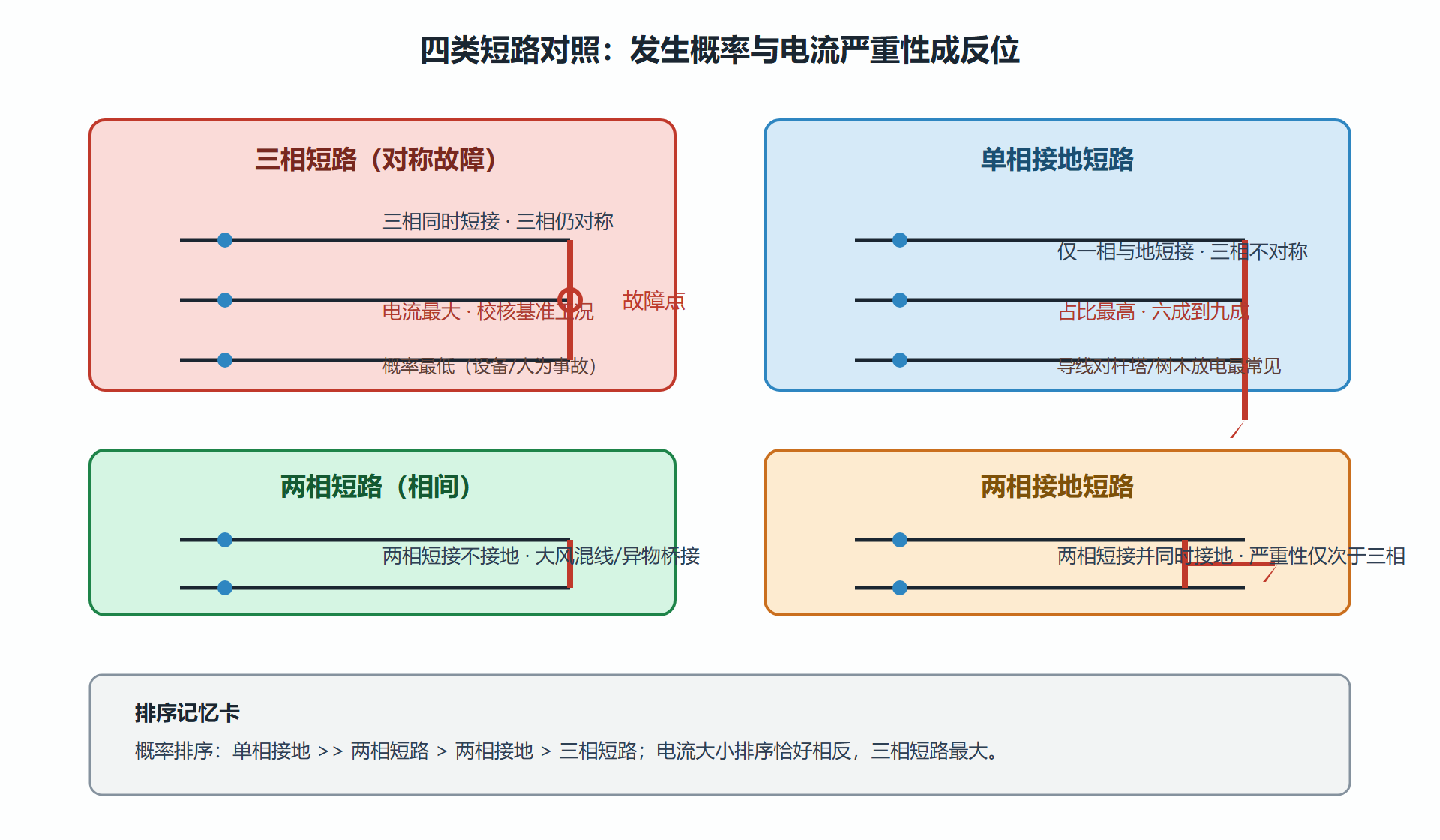

图：四类短路类型对照

短路电流的一生：从冲击到衰减

合上故障开关的那一瞬，电路里发生了什么？把故障点看进去，电源经发电机电抗与线路电抗形成回路，电流不会立刻达到新的稳态——电感电流不能突变，于是出现一个按指数衰减的非周期（直流）分量，叠加在工频周期分量上：

i(t) = √2·(I″·e^(−t/T″d) − I·e^(−t/Td) + I∞)·sin(ωt+φ) + i_dc·e^(−t/Ta)
​

分解看：I″ 是次暂态电流，由发电机次暂态电抗 X″ 决定，是故障瞬间的最大周期分量（发电机 X″ 典型标幺值 0.1 至 0.25，故短路电流周期分量初始值可达额定的四五倍甚至更高）；随着转子阻尼绕组电流衰减（时间常数 T″d，约几十毫秒），过渡到由暂态电抗 X′d 决定的 I′；再衰减到由同步电抗决定的稳态短路电流 I∞（若励磁不强行干预，I∞ 可能低于额定）。直流分量按网络时间常数 Ta（几到几十毫秒）衰减。叠加结果的包络就是现场录波器画出的经典短路电流波形：先冲出一个尖峰，随后阶梯式回落。

峰值出现在故障后约半个周波（10 毫秒），工程定义冲击电流：

ish = Ksh · √2 · I″ ，Ksh 为冲击系数（1.8~1.9，短路点越靠近发电机越大）
​

冲击电流是校核电气设备动稳定（电动力机械破坏）的依据；I″ 与稍后的开断电流是校核热稳定与断路器开断能力的依据。三个数字三个用途，不要混用。

短路的连带伤害

故障电流本身之外，短路还有三重连带效应，决定了它为何被视为最危险工况。其一，电压凹陷：故障点附近电压塌陷，敏感负荷脱扣，一次短路波及的用户面远大于故障线路本身。其二，机械与热破坏：冲击电流在平行导体间产生的电动力与电流平方成正比，母线、绕组可能直接变形；热效应按 I²t 积累，保护配合不当就会烧毁设备。其三，对稳定性的冲击：大电源近端短路使送电机组电磁功率骤降、转子加速，若保护切除不够快，功角失步——这条链路通向第 5 章的暂态稳定，"保护速动性"与"稳定极限"在那里会合。

演练：从录波图反推时间常数

给一段实测录波：短路电流包络从峰值 12 kA 在 40 毫秒内衰减到 7 kA。按指数衰减模型 i_env(t) = i₀·e^(−t/T) + i∞，若稳态分量估计 4 kA，则 (12−4)/(7−4) = e^(40/T)，解得 T ≈ 40/ln(8/3) ≈ 39 毫秒。这个 T 与该电压等级网络的 X/R 比对应（T = L/R = X/(ωR)）：反推出 X/R ≈ 2πf·T ≈ 12.3，符合 110 kV 线路的典型值。录波反演是现场校核短路计算参数的常用手段——算出来的与录出来的对不上，先查 X/R 与 X″ 两个参数。

补一个超高压线路特有的现象：潜供电弧与单相重合闸。单相接地跳闸后，健全相通过相间电容向故障点继续供给电流，维持一条细弱的电弧（潜供电流）——电弧不灭，重合闸合上就是重蹈故障。超高压长线路的潜供电流可达数十安培，自熄时间长达数秒，因此五百千伏线路普遍装设中性点小电抗（并联电抗器中性点经小电抗接地）来补偿相间电容、加速电弧熄灭，为单相重合闸留出可行的重合时间窗口。短路计算的时序观由此延伸：故障切除、电弧熄灭、重合闸动作，每个环节都有自己的物理时钟，保护与重合闸的整定是一场多时间尺度的协同设计。

再补一个录波分析的高级用法：从短路录波辨识系统参数。故障录波同时记录了电压与电流的瞬时波形，把故障期间的电压跌落与电流突增做基波相量提取，用欧姆定律反推故障回路的阻抗——这就是故障测距的基本原理，单端测距用电抗分量估算距离，双端测距用两侧数据联立求解精度更高。调度中心每处理一次线路跳闸，测距软件给出的故障点位置能把巡线范围从几十公里缩到一两公里，抢修时间直接压缩一半以上。录波数据的价值远不止事后存档，它是电网唯一的"高频真相记录"。

追问与辨析

合闸相位角对冲击电流有多大影响？直流分量的初值取决于故障瞬间电压的相位：电压过零时刻故障，直流分量最大，冲击最狠；电压峰值时刻故障，直流分量近乎为零。工程按最不利相位取冲击系数一点八到一点九，就是这个随机因素的最大化处理。冲击系数为什么短路点越靠近发电机越大？靠近发电机回路的电抗与电阻比更高，直流分量衰减更慢，半个周波时残留的直流更多，叠加出的峰值更高；远端配网回路电阻占比大，直流分量衰减快，冲击系数取低值。一个系数背后是回路阻抗的频谱性格——理解了这一点，很多"经验系数"就不再是死记硬背的数字。

本节要点回顾

• 四类故障：单相接地概率最高、三相短路电流最大，校核基准取三相短路。
• 接地方式决定形态：直接接地系统单相故障电流大，消弧线圈配网可带故障运行。
• 暂态三段：次暂态（X″ 决定峰值）、暂态、稳态；直流分量按 Ta 衰减，包络先冲高后回落。
• 三个数字三用途：冲击电流校动稳定、I″ 校开断、I²t 校热稳定。

故障形态清楚了。下一节进入主战场：三相对称短路的工程计算。
