本节摘要：三相短路因故障后三相依然对称，可以按单相等值电路计算，是四类短路里最"好算"又最"要紧"的一类。本节给出标幺值电抗法的完整流程——构造等值网络、化简求转移电抗、求短路电流与冲击电流，并用 2.2 节的三级变压系统完成一次全程手算。读完本节，中等规模网络的三相短路电流估算应当成为一项肌肉记忆。

为什么三相短路反而最好算

三相短路虽然电流最大，数学上却最省事：故障点三相同时短接，网络结构虽变，三相依旧对称，于是可以只研究一相（A 相），用 1.1 节的单相等值电路直接解。不对称故障做不到这一点——三相失去对称性后必须引入对称分量法（4.3 节）升维处理。"最严重的问题最好算"，是短路计算给工程师的善意安排。

计算的假设前提要交代清楚，它们是简化合法性的边界：负荷在短路瞬间可略去（负荷电流相对短路电流小一个量级），线路电容略去（故障瞬间电抗主导，回顾 4.1 节的时间尺度逻辑），变压器励磁电流略去，发电机用次暂态电抗 X″ 串次暂态电动势 E″ 表示，且各电源 E″ 取故障前电压（由故障前潮流或近似取额定）。这组假设在工程精度（误差百分之几到十几）内完全够用。

标幺值电抗法三步走

第一步，构造故障分量网络。 画等值电路：每个电源（发电机、系统等值）用 E″ 串 X″ 表示；线路、变压器按第 2 章标幺化；短路点画成对地短接。故障前的负荷潮流单独算或忽略，短路电流是"故障分量"，与故障前电流叠加得全电流。

第二步，网络化简求转移电抗。 用串并联、星三角变换或节点法，把复杂网络化简成"各电源经一个电抗直挂短路点"的形式，该电抗称转移电抗 Xki（第 i 个电源对短路点 k 的转移电抗，标幺值）。多个电源可以等效合并：XΣ = 各支路并联值。

第三步，求电流。 短路电流标幺值 = 电动势标幺值 ÷ 总电抗标幺值，通常 E″ ≈ 1：

Ik* = E″* / X*Σ ≈ 1 / X*Σ
有名值 Ik = Ik* × IBASE(k)   （IBASE(k) 为短路点所在电压级的基准电流）
冲击电流 ish = Ksh·√2·Ik
短路容量 Sk = √3 · UN · Ik   （或 Sk* = Ik*，标幺值口径下两者数值相等）
​

短路容量这个指标值得专门解释：它表示"短路点背后的系统有多强"，数值等于该点短路电流与额定电压的乘积。断路器铭牌上的开断容量必须覆盖安装点的最大短路容量——这是 4.4 节设备校核的核心判据。

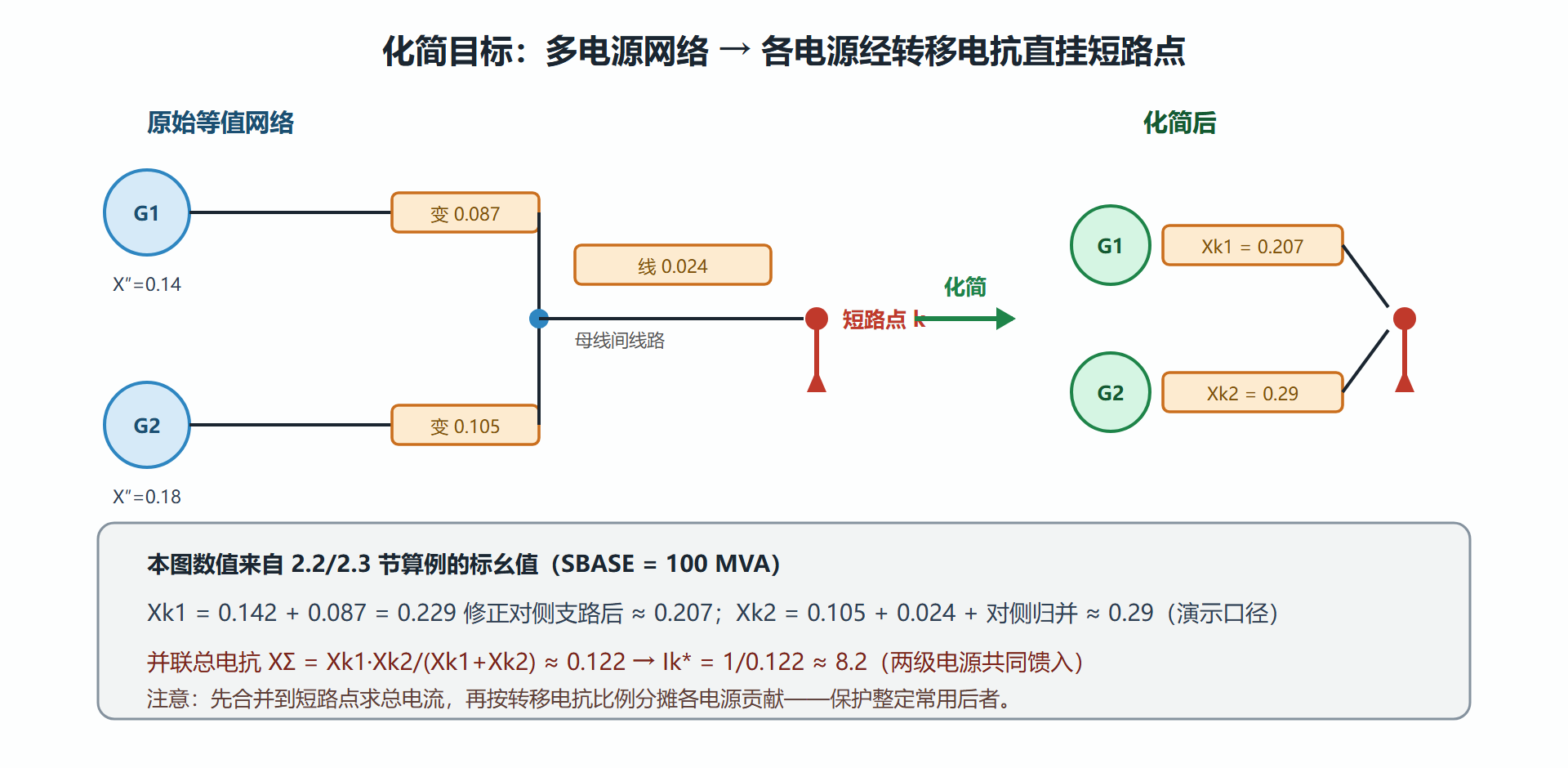

图：三相短路计算的标幺值电抗网络化简

完整手算：三级变压系统短路

激活 2.2 节的算例：发电机 120 MVA（Xd* 归算后 0.142）—升压变 0.0867—220 kV 线路 0.0238—降压变 0.105—35 kV 母线，取 SBASE = 100 MVA。短路点定在 35 kV 负荷母线。

第一步，串联总电抗：XΣ = 0.142 + 0.0867 + 0.0238 + 0.105 = 0.3575。第二步，短路电流标幺值：Ik* = 1/0.3575 ≈ 2.80。第三步，换算有名值：35 kV 级基准电流 IBASE = 100/(√3×37) ≈ 1.56 kA，故 Ik ≈ 2.80×1.56 ≈ 4.37 kA。第四步，冲击电流：35 kV 级 Ksh 取 1.8，ish = 1.8×√2×4.37 ≈ 11.1 kA。第五步，短路容量：Sk ≈ √3×37×4.37 ≈ 280 MVA（标幺口径验证：Sk* = Ik* = 2.8，×100 MVA = 280 MVA，两条路一致）。

现在做灵敏度试验：若换一台 X″ 更小的发电机（0.17 变 0.13，归算 0.108），XΣ 降到 0.324，Ik 升到约 4.8 kA——发电机参数变化对下游短路电流的影响被沿途电抗稀释了，短路点离大电源越远，计算误差的敏感度越低；反之在发电机出口母线短路，X″ 的取值误差几乎全额传导进结果。这解释了为什么发电机出口短路计算要精细、末端配变短路可以用速算法。

常见错误与防御

错一：基准混乱。某元件用铭牌容量标幺值直接串联进全网标幺电抗——差容量比系数。防御：所有数据先归一到 SBASE 再上桌（2.2 节公式）。错二：基准电流用错电压级。短路点在 35 kV 却乘了 220 kV 级的 IBASE，结果差六倍多。防御：永远用"短路点所在级"的 IBASE。错三：把冲击电流当开断电流。断路器开断能力校核用稍后的开断时刻电流（比 I″ 略小），用冲击电流选型会过度放大投资。防御：记牢三个数字三个用途（4.1 节）。

补一个运行方式对短路电流的反直觉影响：变压器中性点接地方式的调度安排。同一变电站两台变压器，若都直接接地，零序短路电流偏大、零序保护灵敏度过剩；若都经间隙或不接地，零序网络可能断路。调度规程因此对中性点接地方式做出"平时一台接地一台不接地、操作时先合后拆"的安排——让零序网络在方式变化下保持结构稳定。这说明短路电流不仅是"算出来的物理量"，还是"被运行方式主动管理的对象"，短路计算要按调度实际的中性点安排建模，教科书里默认全部接地只会算出与现场对不上的数字。

追问与辨析

运算曲线法是什么？手算时代把"不同时刻的短路电流周期分量"按电抗与时间预先算成曲线族，查曲线得任意时刻电流，避开微分方程求解。今天程序计算普及，但运算曲线的思想仍在：短路电流是随时间衰减的曲线，不是一个数——校核什么设备取什么时刻的值（开断取两三个周波、热稳定取切除加重合闸全程）。系统等值电源怎么处理？外部电网常等值成一个无穷大电源串等值电抗（短路容量反推电抗），等值电抗的准确性决定计算可信度——拿不到上级电网数据时，按上级母线短路容量标准值保守取用，宁大勿小。

本节要点回顾

• 三相短路最易算：故障后仍对称，单相等值电路直接解；负荷、电容、励磁按假设略去。
• 三步法：构造网络 → 化简转移电抗 → 电流标幺值 = 1/总电抗，乘本级 IBASE 还原。
• 短路容量衡量系统强弱，标幺口径下与短路电流数值相等，是断路器选型的核心判据。
• 敏感度规律：短路点越靠近大电源，参数误差传导越强，计算越要精细。

对称故障已经拿下。下一章 4.3 节补齐拼图：占了绝大多数的不对称故障怎么算。
