4.4 短路计算的工程应用

4.4 短路计算的工程应用

本节摘要：短路计算的终点不是 kA 数字，而是设备规格与保护参数。本节把前三节的计算能力接到工程出口：断路器开断能力与动热稳定校核的判据链条、继电保护整定中短路电流扮演的角色、限流电抗器与变压器分列运行等限流手段的取舍逻辑，并给出一个完整的选型校核算例。

计算结果的三张"去向单"

第一批数字去设备选型。断路器的铭牌三要素对号入座：额定短路开断电流要不小于安装点的最大开断电流（对应 I″ 附近的开断时刻）；动稳定电流峰值要不小于冲击电流 ish；短时耐受电流（热稳定）按 I²t 校核。电缆与母线的截面选择同样要过热稳定这一关——短路时导体瞬间温升受限。

第二批数字去保护整定。电流速断保护的启动值必须躲过被保护线路末端的三相短路电流（防误动），同时校验其保护区覆盖率；过流保护的动作值要与下级保护按"阶梯"配合，逐级电流差与时间差都要用各点的短路电流来算；零序保护的整定更是直接来自 4.3 节的零序网络计算。可以说，没有一张靠谱的短路电流表，定值单就是无根之木。

第三批数字去运行方式安排。系统运行方式变化（大机组开停、环网解合）会显著改变短路电流水平——某些站点在"最大方式"下短路容量逼近断路器极限，调度会因此调整母线运行方式。短路电流计算因此不是一次性设计工作，而是随系统演变要定期复核的动态账目；电网越强大，短路电流水平越高，老断路器越接近报废线，这个"成长的烦恼"在负荷密集的大城市电网里已经真实出现。

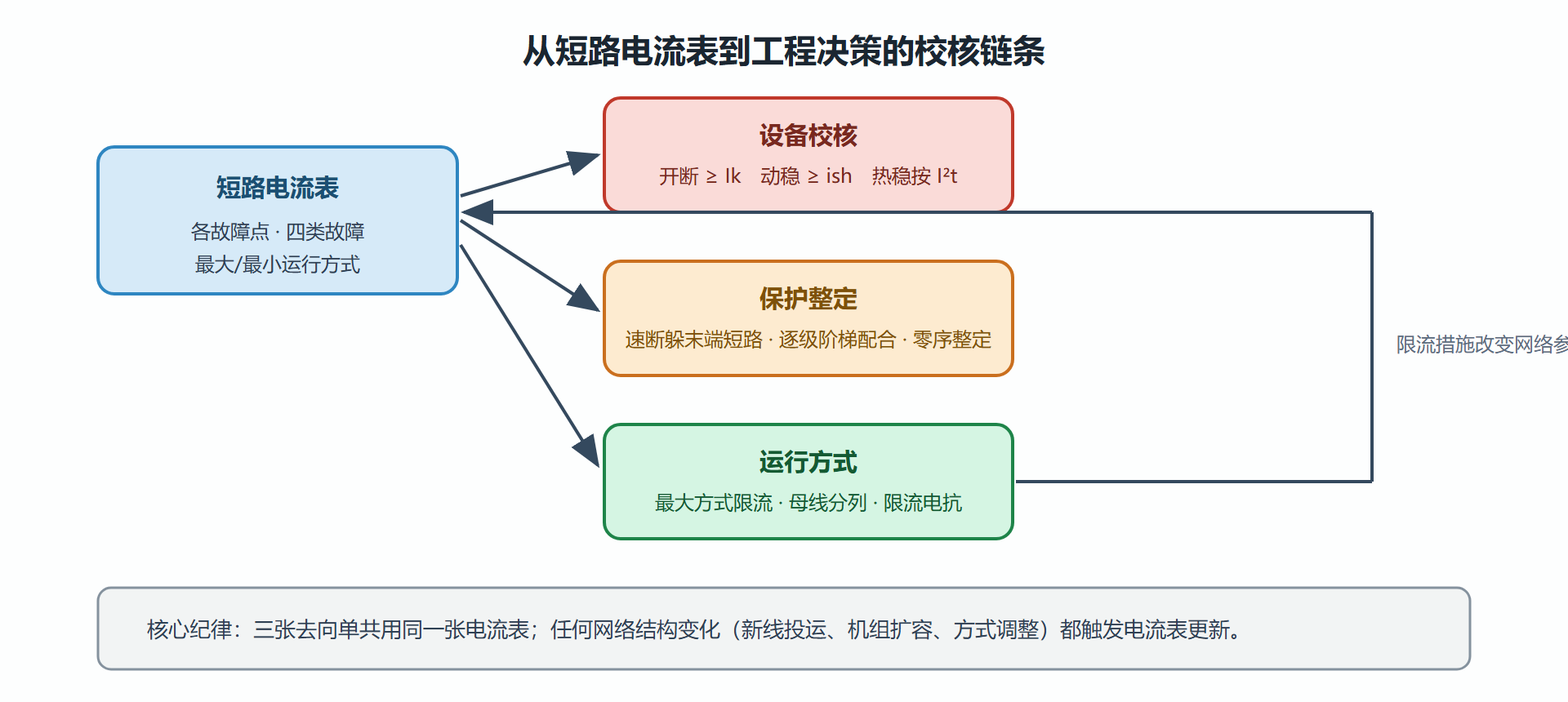

图：短路计算结果的工程校核链条

选型校核算例：一条 10 kV 出线

情景：某 10 kV 配电所出线需要新装真空断路器，上游主变两台 31.5 MVA、Uk% = 10.5 分列运行，系统在 110 kV 侧等值电抗标幺值 0.28（SBASE = 100 MVA）。归算链条：主变 XT* = 0.105×100/31.5 ≈ 0.333；总电抗 XΣ = 0.28 + 0.333 ≈ 0.613。10 kV 级 IBASE = 100/(√3×10.5) ≈ 5.5 kA。三相短路电流 Ik* = 1/0.613 ≈ 1.63，即 Ik ≈ 8.9 kA；冲击电流 ish = 1.8×√2×8.9 ≈ 22.7 kA。

对号选型：断路器额定开断电流取 25 kA 档（覆盖 8.9 kA 且留发展裕度）；动稳定耐受峰值取 63 kA 档（覆盖 22.7 kA，裕度近三倍）；热稳定按 25 kA、4 秒耐受校核远超需求。再检查 CT 与母线的动热稳定参数同口径覆盖。整个校核在半天内可完成，但每一项都回溯到 4.1 至 4.3 节的计算纪律。

反向也算一笔"限流账"：若城市电网发展后系统等值电抗降到 0.10，总电抗 0.433，Ik 升至 12.7 kA、ish 升至 32 kA——老断路器 25/63 kA 仍够用；但若系统更强（等值 0.05），Ik ≈ 14 kA 尚可，一旦母线并列运行（两台主变并联，XT 减半为 0.167），XΣ = 0.217，Ik 冲到 25.3 kA，逼近开断极限。处置选项按代价排序：改分列运行（零投资、牺牲供电可靠性）、加装限流电抗器（投资适中、常态损耗）、更换大容量断路器（投资最高）。限流手段的本质都是人为增大 XΣ——与提升短路容量（增强电网）的方向相反，这是电网发展中"强度"与"短路电流"的固有矛盾，规划阶段就要算清这笔账。

与保护的时间配合

短路计算给出电流，保护还需要"时间维度"的配合。阶梯配合原则：下游保护动作快、上游依次加一个时间级差（零点几秒），保证离故障最近者先跳。速断保护零时限但只保护线路首段（整定值躲开末端最大短路电流），过流保护覆盖全线但慢；距离保护按阻抗分段。这套配合设计里，最大运行方式的短路电流用于躲整定、最小运行方式的用于校灵敏度——两个方向都要算，这正是电流表必须包含最大/最小两种方式的原因。保护配合失误的代价在事故分析报告里反复出现：级差不足导致越级跳闸，一座变电站全停。

给出一份可执行的计算书清单，作为本章的收口。一份合格的短路电流计算书应包含：网络等值说明（外部电网等值短路容量及其数据年份）、设备参数表及来源（铭牌、手册或实测）、计算假设清单（负荷是否计及、电容是否略去、接地方式安排）、故障点清单与四类故障逐一结果、最大最小两种运行方式的结果对比、设备校核结论表（逐台断路器对照开断与动热稳定）、保护整定所需的支路电流分配。清单看似繁琐，每一条都对应一种曾发生的工程事故或返工——计算书的完备性不是文牍主义，是把"算过"固化成"可追溯"。

补一个运维视角的提醒：短路计算数据的时效管理。计算书里的每一条参数都有保鲜期——线路改造、变压器轮换、电源投退都会让电流表失真。成熟的管理做法是给短路电流表设定复核触发器：任何主设备异动、任何保护定值异动、每年度全量复核，三个触发条件缺一不可。反例在事故调查里不罕见：断路器按多年前的旧电流表选型，电网发展后短路电流悄悄越限，无人复核直到故障时开断失败酿成扩大事故。设备校核不是一次性考试，是按触发器滚动的年检。

追问与辨析

短路电流水平为什么是城市电网的慢性病？电网越强（电源越多、网架越密），短路容量自然增长，而存量断路器的开断能力是出厂时定死的——提升电网强度与控制短路水平是同一枚硬币的两面。限流手段之外，近年来故障限流器（超导型、饱和铁心型）开始试点：平时近乎零阻抗、故障时毫秒级插入大电抗，兼顾"平时不损耗、故障能限流"，但可靠性验证与成本仍是门槛。短路计算要做到多细？与决策匹配即可：设备选型与保护整定要精确到支路级；规划筛查用等值到母线级的粗算；运维核查重点复核参数时效性（线路改造、变压器更换后参数是否更新）——错误的老参数比粗糙的近似更危险。

本节要点回顾

• 三张去向单：设备选型（开断/动稳/热稳）、保护整定（最大方式躲整定、最小方式校灵敏）、运行方式（限流安排）。
• 选型对号：开断电流对 Ik、动稳定对冲击电流 ish、热稳定按 I²t，三个数字不可互相顶替。
• 限流即增抗：分列运行、限流电抗、换大断路器按代价排序；电网越强短路电流越高是固有矛盾。
• 动态账目：网络每次演变都要重出短路电流表，电流表是保护定值与设备寿命管理的共同底账。

至此故障的世界处理完毕。第 5 章把时间轴拉长：扰动过去之后，系统能不能重新站稳——稳定性分析。
