4.3 对称分量法与不对称故障

4.3 对称分量法与不对称故障

本节摘要：不对称故障占短路故障的绝大多数，其数学钥匙是对称分量法：任意一组不对称三相相量可唯一分解为正序、负序、零序三组对称分量，三序网络独立求解后按边界条件重新合成。本节讲清分解逻辑、三序网络的关键差别（尤其零序通路对变压器接线的依赖），并用单相接地短路的复合序网完成一次完整计算。

三相不对称了，为什么还能拆回对称

回顾 1.1 节：三相系统全部的计算便利都建立在"对称"上。不对称故障打破对称，直接的思路是三相各自列方程——变量翻三倍、耦合满屏，没法算。对称分量法的破局思路完全不同：用一组线性变换把不对称量投影到三个"对称子空间"，每个子空间里系统依然是对称的，于是对称系统的全部方法（单相计算、序网化简）在子空间里继续有效。

变换本身用复数算子 a（模 1、辐角 120°，a = 1∠120°）写出：

Fa1 = (Fa + a·Fb + a²·Fc)/3    正序分量
Fa2 = (Fa + a²·Fb + a·Fc)/3    负序分量
Fa0 = (Fa + Fb + Fc)/3         零序分量
​

三条解读：正序即正常运行的三相顺序（1.1 节的相序）；负序幅值相同、相序相反，相当于"反着转的磁场"；零序三相同相位，它们的和不为零——零序电流必须有返回通路，这个特征直接决定了零序网络的构造。三个序分量独立求解后按线性叠加还原，变换是可逆的：三序各三个量，与原来三相三个复数量一一对应，信息无增无减。

三序网络：正负相似、零序另类

对静止元件（线路、变压器），正序与负序阻抗相同（阻抗不关心磁场转向）；旋转的发电机例外，负序磁场相对转子反转，感应出两倍频电流，负序电抗略小于次暂态电抗（X₂ ≈ 0.9X″ 量级）。真正的分水岭是零序网络，它与正负序的结构差异巨大：

其一，零序电流的通路被接线方式严格把关。Ynd11 变压器的三角形侧为零序电流提供环流通路，但零序电流不出三角形侧——零序网络在 Yd 变压器处"断头"；YN 侧有中性点接地才可能有零序通路。其二，中性点接地阻抗以三倍值进入零序网（三相零序电流同向流过中性点阻抗，压降是单相的三倍）。其三，线路零序阻抗大于正序（约三倍半），因为零序磁场经大地返回，路径深、阻抗大。所以画零序网的第一步永远是：从故障点出发，逐台变压器查绕组接线与中性点接地——零序网络是"接线图敏感"的，同一电气网络换一种接地方式，零序阻抗天差地别，单相接地电流随之大变。

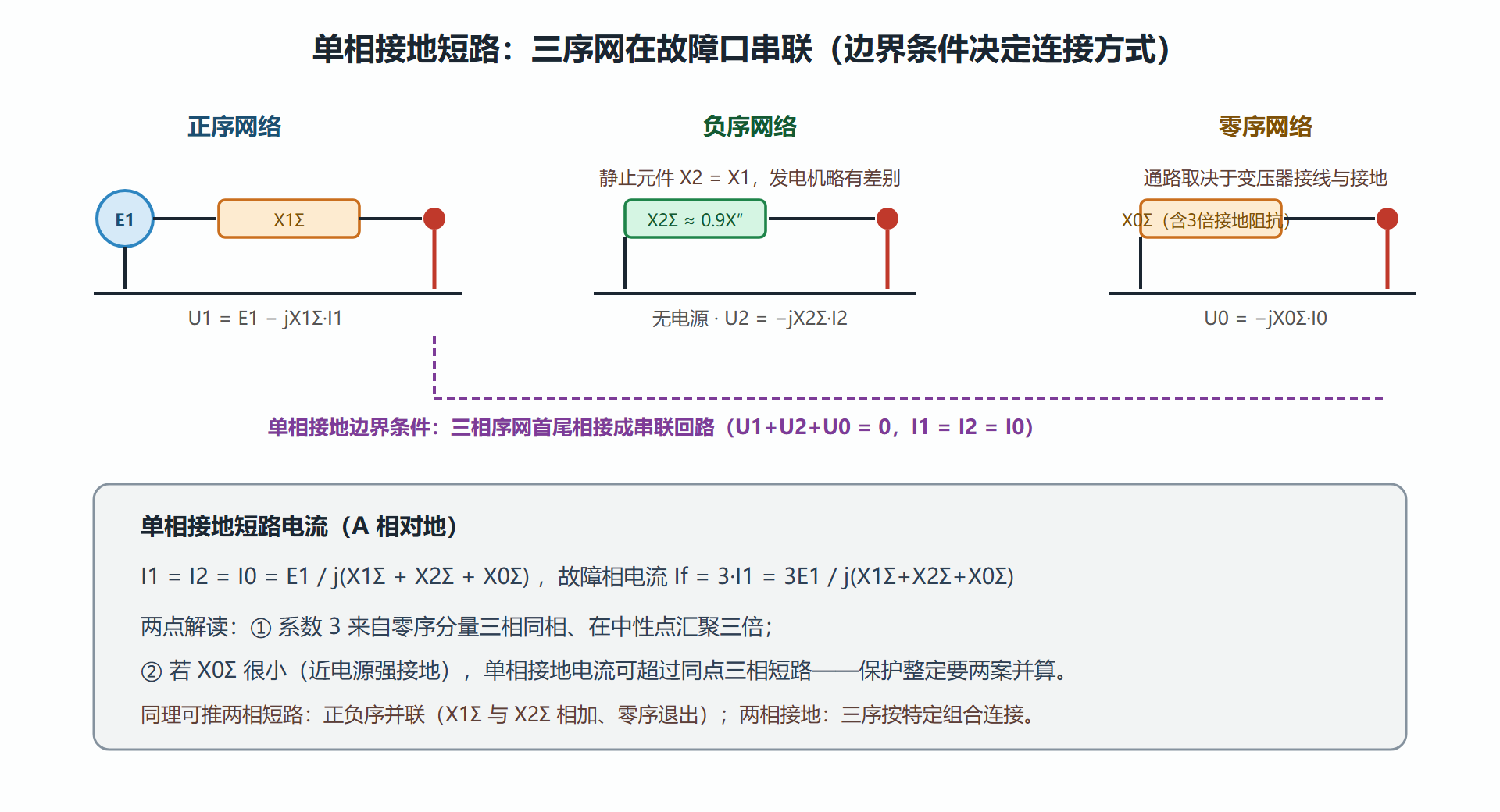

图：单相接地短路的复合序网连接

完整算例：单相接地电流

设故障点背后系统正序总电抗 X1Σ = 0.12、负序 X2Σ = 0.13（标幺，含发电机与线路），零序 X0Σ = 0.18（含变压器接地阻抗三倍值与线路零序参数）。三相短路电流标幺值 = 1/0.12 ≈ 8.33。单相接地：

If* = 3 / (0.12 + 0.13 + 0.18) = 3/0.43 ≈ 6.98
​

单相接地电流约为三相短路的 84%。把 X0Σ 缩到 0.03（故障点紧邻强接地变压器）：If* = 3/0.28 ≈ 10.7，反超三相短路——印证上图结论条的第二点。这正是继电保护整定时必须对同一故障点把四类故障全部算一遍的原因：不同故障类型的最大电流可能出现在不同的运行方式下，取包络才是保守整定。

序分量法的工程外延

对称分量法不止服务故障计算。负序与零序量是保护的"指纹"：正常运行系统里负序、零序分量几乎为零，一旦出现即指示不对称或接地异常——接地保护（零序电流保护）、负序过流保护、发电机负序烧毁防护全部建立在这个指纹上。新能源场站并网导则里对负序电流承受能力的要求、第 7 章要讲的逆变器不对称穿越能力，底层语言同样是序分量。学会这套语言，从故障计算到保护配置再到并网标准，语料是贯通的。

操作层面的易错点集中在零序：把中性点接地阻抗按原值（而非三倍）放进零序网，是最高频的错误；另一处是 Yd 变压器三角形侧以外"想当然"画进零序通路。防御动作只有一个：画零序网前先把各台变压器的接线组别与接地方式列成清单，逐台核对。

补一类常被忽略的故障形态：纵向故障（断线故障）。前三节处理的短路都是横向故障（相与地、相与相之间的连接故障），断线（一相或两相导线断开但未接地）则是纵向不对称——它同样破坏三相对称，同样可以用对称分量法分析，只是边界条件不同、序网的连接方式不同。断线故障的实用场景：按相操作的单相重合闸的非全相运行过程、断路器拒动导致的非全相状态。非全相运行期间零序与负序分量持续存在，零序保护可能误动、发电机负序发热持续累积——所以非全相有严格的允许时间。横向与纵向两类故障合起来，才是不对称运行的完整图景。

补一个不对称正常运行的分析视角：牵引负荷与电气化铁路。交流电气化铁路是单相大负荷（单机车可达兆瓦级），接入三相系统造成持续的不对称运行——负序电流长期注入电网，引起附近发电机附加发热与转子振动，也干扰其他用户的电动机。对策是换相接入（相邻牵引站轮换相序让负序大体抵消）、平衡牵引变压器、以及 SVC/SVG 动态补偿。这个例子把对称分量法从"故障分析工具"扩展成"持续不对称源的评估工具"——负序分量不止事故时才有，正常世界里也真实存在。

追问与辨析

中性点不接地系统的"接地故障"为什么电流小？没有中性点接地，故障相与大地之间构不成金属短路回路，电流只能经健全相的对地电容绕行——电容电流只有安培到几十安培量级，且三相电压不对称但线电压保持对称，系统可继续运行一到两小时等调度处理。消弧线圈把电容电流补偿掉，让电弧自熄。这套"带故障运行"哲学与大电流接地系统的"速断保护"哲学完全相反，接地方式是配电网设计的第一决策。零序电流保护为什么整定麻烦？零序网络随变压器接地方式与运行方式变化剧烈，接地方式一变零序阻抗就变，定值要覆盖最大最小方式——这是 4.4 节"最大最小方式双算"的最典型应用场景。

本节要点回顾

• 对称分量法把不对称三相量唯一分解为正、负、零序，三序网独立解、按边界条件合成。
• 正负序近似相同（静止元件），零序网另类：通路由变压器接线与中性点接地决定，接地阻抗计三倍。
• 单相接地：三序网串联，If = 3E/(X1+X2+X0)；零序阻抗小时单相电流可超过三相短路。
• 序分量是保护指纹：零序、负序量在正常系统近乎为零，出现即异常，是接地与不对称保护的物理依据。

计算工具齐备。4.4 节回答最后的问题：这些 kA 数值如何变成设备规格与保护定值。
