3.1 气体放电伏安特性：从暗放电到弧光

3.1 气体放电伏安特性：从暗放电到弧光

本节摘要：给低气压放电管加上可调电压，测得的电流随电压变化的完整曲线横跨约十二个数量级，可分为五个区：非自持放电区、汤逊雪崩区、自持暗放电区、辉光放电区、弧光放电区。电晕、辉光、电弧这些工程名词，都对应曲线上的具体区段。本节逐区解读曲线形状背后的物理，让你看到"放电"这个词如何从一个笼统概念分解成五种状态。

一、把电流从皮安调到安培

找一个低气压放电管：两个电极封在充有稀薄气体的玻璃壳里，串一只可调高压电源与限流电阻。从零开始缓慢升压，同时用对数刻度记录电流，你会得到一条形状奇特的曲线——先缓慢爬升、走平，再陡然上扬；越过峰点后电压不升反降；随后是一段"电流增大、电压不变"的水平走廊；最后电流暴涨、电压跌到很低，管子发烫发亮。

这条曲线的横轴跨约十二个数量级（皮安到安培），纵轴也变化数倍。 engineers 最该关心的不是曲线多长，而是它的转折点：第一个转折是自持放电的起点（第2章的汤逊条件在此成立），第二个转折是辉光向弧光的转移。两个转折点把放电切成五段，每段都有自己的导电机制与宏观性格。

二、核心原理：五个区逐个拆解

第一区：非自持放电区（含线性段与饱和段）。 电压很低时，宇宙射线造出的种子电子刚被电场捞走，电流随电压近似线性增长——欧姆定律居然还在勉强工作。电压再升，种子电子被"捞光"了：外界源每秒只能供应固定数目的带电粒子，电流走到饱和平台，继续加压也不涨。注意这整段都是非自持的：撤掉外界电离源，电流瞬间归零。工程上的泄漏电流测量（第6章绝缘试验）工作在这一区，测的正是绝缘体表面的微弱离子电流。

第二区：汤逊雪崩区。 电压越过某个值后，α 大到足以引发显著的碰撞电离倍增，电流按指数规律爬升，曲线在对数坐标下近乎直线。但此时放电仍可能依赖外界种子——直到电压达到自持条件 γ(e^αd − 1) = 1，曲线抵达第一个关键转折点：自持放电起始电压（击穿电压）U_b。从这一刻起，放电不再需要外人喂食。

第三区：自持暗放电区。 越过 U_b 后出现反直觉的一幕：电流增大，管压降反而回落。原因是放电通道开始形成，通道内电导急升，外电路限流电阻分走了更多电压。这段放电微弱、肉眼几乎不可见（"暗放电"），电晕放电的起始段在形态上就属于这里——导线表面的微弱蓝光、可听噪声、无线电干扰，都是"局部自持放电但未贯穿间隙"的表现。

第四区：辉光放电区。 电压跌到数百伏量级后出现一段奇特的水平走廊：电流增大几个数量级，管压降几乎不变。物理机制是阴极位降区接管了电压分配——放电在阴极表面形成一层薄薄的强场区，电子从那里获得能量维持放电，覆盖面积随电流扩大而电压不变（正常辉光）。阴极被发光层全部覆盖后再增大电流，电压重新上扬（异常辉光）。霓虹灯、辉光稳压管就是工作在这一区的实用器件。

第五区：弧光放电区。 电流继续增大，阴极发热到足以热电子发射，阴极位降骤降，管压降跌到十几伏量级而电流可达安培以上——电弧登场。热电离（第1章）成为通道的主要电离源，电导极高、通道极亮。工程上它是两副面孔：电弧焊与弧光灯利用它，开关电器则拼尽全力在分闸瞬间阻止它重燃。

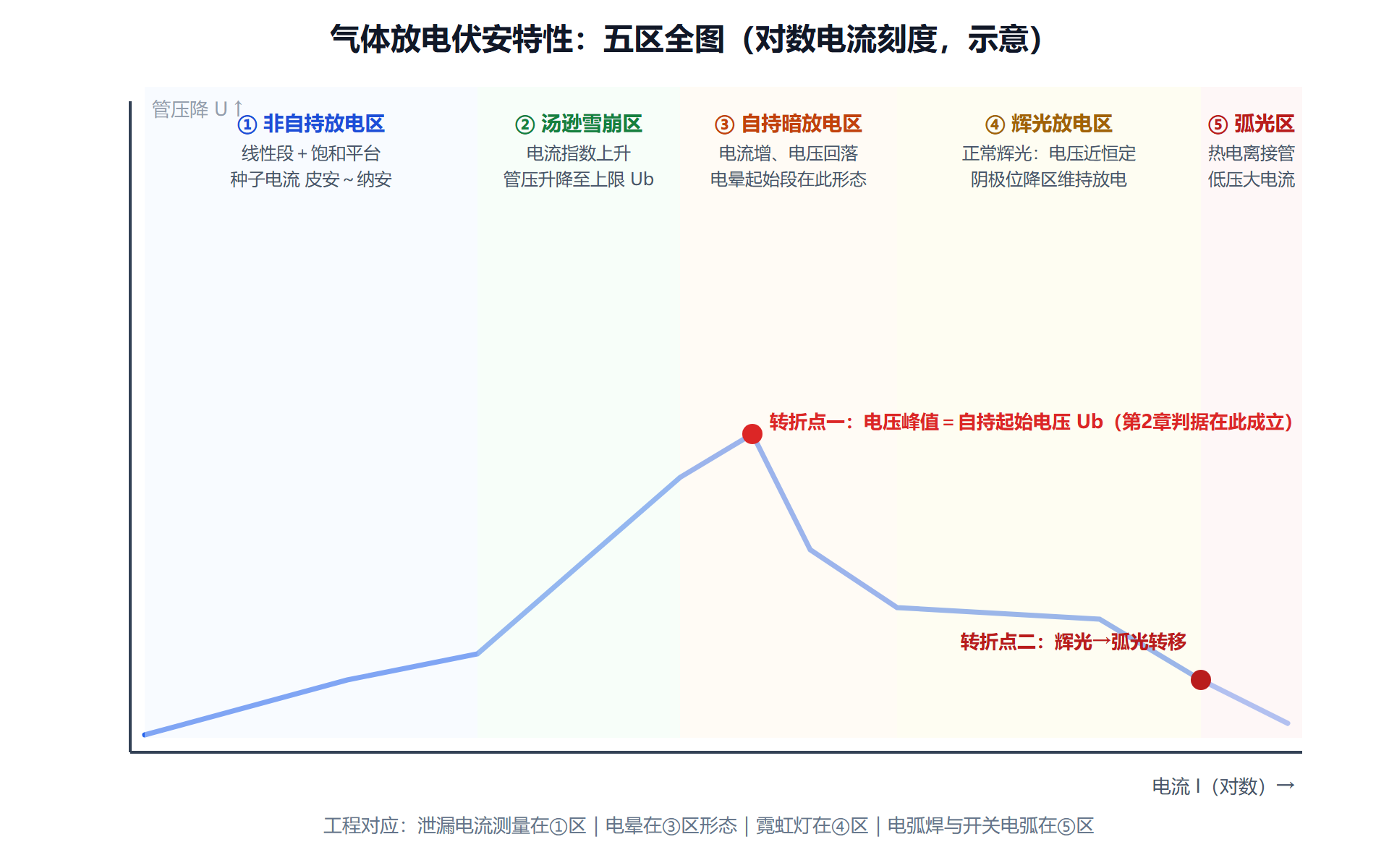

图：气体放电伏安特性曲线五区

三、工程实践要点：五个区各归各岗

⚠️ 常见误区：把"击穿电压"理解成曲线上最高的一点。自持起始电压 U_b 是雪崩区的终点、暗放电区的起点——它是"起始"，不是"峰值"。工程手册里空气间隙的击穿电压，指的正是这个起始值。

💡 关键直觉：从左到右，这条曲线的本质是"谁在给阴极供电子"的接力——外界源、正离子轰击、阴极自身热发射。供电源越强，维持放电所需的电压越低。看懂这条接力线，五个区就串成了一条故事线。

读图还有一条实用经验：这条五区曲线是在低气压放电管里测的，大气压下中间几段会被压缩得极窄，肉眼看到的是"从电晕直接跳到火花"的突变。但机理分区不变——分析大气压击穿时，照样可以拿这张图当思维地图，只是各区之间切换快得像跳变而已。

四、伏安特性背后的电路思维

把放电管当成电路元件看，五个区其实对应五种不同的"等效电阻"。非自持区是近乎无穷大的漏电阻；雪崩区是快速下降的非线性电阻；暗放电与辉光区呈现出奇特的负阻特征——电流越大压降越低（暗放电段）或恒压（辉光段）；弧光区是几乎理想的低压导线。负阻与恒压特性在电路里意味着"需要限流伙伴"：直接把放电管怼在恒压源上，电流会失控增长直到烧毁，所以教科书电路里那颗限流电阻（镇流电阻）不是配件，是稳定工作的必要条件。霓虹灯的镇流器、辉光稳压管里的串联电阻、电弧焊机的陡降外特性，全是同一门限流手艺的化身。

这个电路视角对高压工程师还有一层实用价值：判断某个放电现象"能不能自稳"。电晕层之所以能稳定存在于导线表面而不发展为全面击穿，正是因为电晕层外围的空间电荷构成了天然的"自限流"结构——放电自己给自己串了电阻。而弧光通道一旦建立，其负阻特性决定了它只会越烧越粗，除非外部电路（保护装置）出手切断。看懂每种放电的自稳与否，故障分析时就能预判它的发展方向：是停留在骚扰级别，还是注定升级为事故。

本节要点回顾

• 五区：非自持、雪崩、自持暗放电、辉光、弧光，横跨约十二个数量级的电流。
• 两个转折点：自持起始电压 U_b（汤逊/流注判据成立点）与辉光—弧光转移点。
• 下降段与水平段都有明确机制：通道形成让电阻下降，阴极位降区让电压恒定。
• 工程归位：泄漏电流、电晕、霓虹灯、电弧各在一个区，分析问题先问"现在处于哪区"。
• 读数警惕：击穿电压是"起始"值而非峰值，手册数字与曲线位置的对应关系不要搞混。

下一节我们锁定 U_b 本身：它随气压与间隙怎么变？巴申在十九世纪末给出的答案，至今仍是绝缘设计的总地图。
