3.2 巴申定律与 U 形曲线

3.2 巴申定律与 U 形曲线

本节摘要：巴申定律断言：均匀电场中气体的击穿电压只是气压与间隙距离乘积 pd 的函数，而非 p 或 d 各自的函数。这条相似律画在图上是一条 U 形曲线——空气的最低点约 330 V，出现在 pd 约 1 kPa·mm 附近。左支、右支各有明确的物理成因；曲线的两个分支分别支撑着真空开关与加压充气绝缘两大工程方向。本节给出定律的内容、来历、推导思路、数值实验与四类应用。

一、从相似性说起：为什么偏偏是 pd

考虑两组实验：一组把气压加倍、间隙减半；另一组维持气压不变、间隙加倍。直觉上击穿电压应当只跟间隙距离有关——毕竟"电场乘以距离等于电压"。但一八八九年巴申的实验给出了意外而干净的结论：只要 pd 乘积相同，击穿电压就相同。气压十倍而距离十分之一的两套间隙，击穿行为完全一样。

第1章的 α 规律早就埋好了这个伏笔：α = p·f(E/p)，电离行为只认 E/p。自持条件 γ(e^αd − 1) = 1 里，αd = p·d·f(E/p)；临界状态要求 αd 等于某个常数，于是 E/p 在击穿点也被 p·d 锁定，最终击穿电压 U_b = (E/p)·d·p……整理后只含 pd。理论的完备与实验的巧合在这里咬合得天衣无缝——这是高电压技术里少有的"一条经验定律、半页纸推导"的清爽时刻。

把自持条件与 α 的经验公式联立，可得到巴申定律的函数形式（汤逊框架下的版本）：

U_b = B·pd / ln[ A·pd / ln(1 + 1/γ) ]

其中 A、B 是气体特性常数。别被分母里的对数吓住，它的信息量极大：分子让 U_b 随 pd 线性增长，分母里的对数在 pd 小时会变成负数或零附近的小值，把 U_b 猛地拉高——一升一压之间，U 形曲线就出来了。

二、核心原理：左右两支的物理成因

左支（pd 小）：碰撞欠债。 乘积太小意味着电子横穿间隙时几乎碰不到几个分子——自由程相对间隙太长，电子像穿行人烟稀少的旷野，想电离却"没机会下手"。要保证自持，只能把每个电子的能量抬得更高（提高场强），于是击穿电压随 pd 减小反而飙升。极端情况就是高真空：pd 趋于零，碰撞电离无债可讨，气隙击穿机制让位于电极表面过程（真空击穿是另一套故事，本节末尾再谈）。

右支（pd 大）：积能受限。 乘积太大则自由程相对很短，电子像在闹市里挪步，每步都撞，每次只攒下一点动能——到不了电离门槛就被撞散了方向。分子越密，积能越难，必须整体抬高场强补偿，击穿电压又随 pd 增大而上升。充气绝缘设备把 SF6 压到零点几兆帕，走的就是右支：气体越密，耐受越高。

谷底：两条约束的平衡点。 左右两支相夹，U 形曲线的最低点对应"碰撞机会充足且积能充分"的最优 pd。对空气，实验给出的最低击穿电压约 330 V（不同文献取值略有出入，约在 327~335 V 之间），出现在 pd 约 1 kPa·mm 量级。谷底两侧，同样的击穿电压对应两个不同的 pd——这条"一条电压、两个工作点"的性质，直接派生出下面的工程应用。

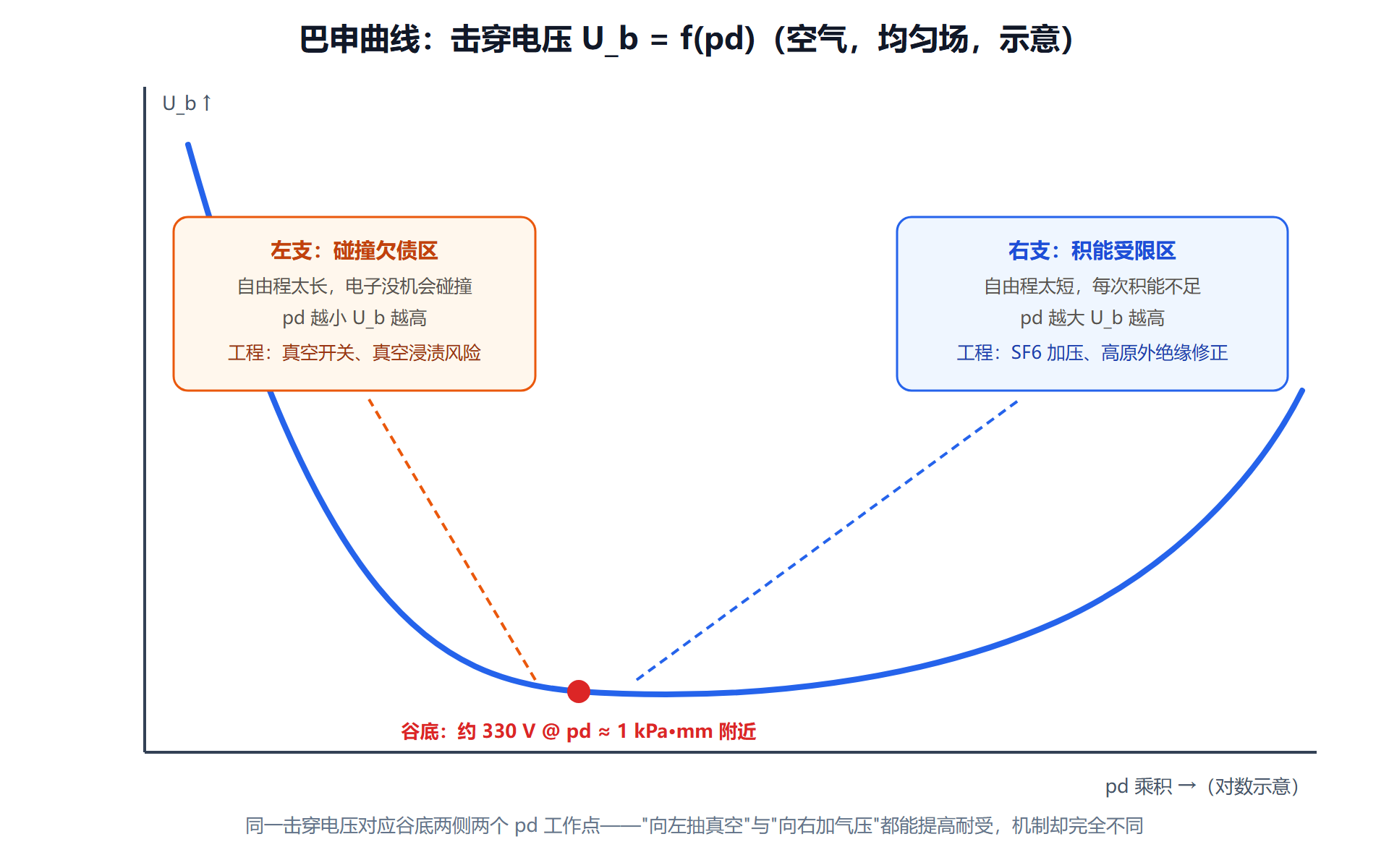

图：巴申曲线 U 形——一条曲线，两个分支，四类工程

三、数值实验：亲手画一条巴申曲线

用汤逊框架的函数形式代入空气的经验常数，可以复现 U 形曲线并找到谷底：

# 巴申曲线数值实验：U_b(x) = B*x / ln(A*x / ln(1+1/γ))，x = pd（Torr·cm 口径）
import math

A, B, gamma = 15.0, 365.0, 0.007   # 空气的典型经验常数（不同文献略有差异）
denom_c = math.log(1 + 1/gamma)

xs = [0.05, 0.1, 0.2, 0.5, 0.9, 2, 5, 10, 50]
print(f"{'pd(Torr·cm)':>12} {'U_b(V)':>10}")
for x in xs:
    ub = B * x / math.log(A * x / denom_c)
    print(f"{x:>12} {ub:>10.0f}")

# 找最低点：令对数分母 = 1 时取极小
x_min = math.e / (A / denom_c)
print(f"\n谷底：pd ≈ {x_min:.2f} Torr·cm, U_b ≈ {B*x_min:.0f} V")
​

运行可见：pd = 0.05 Torr·cm 时击穿电压高达上千伏，一路降到谷底三百多伏，再随 pd 增大缓慢爬升——与实验曲线的形状一致。谷底位置约零点九 Torr·cm（约一点二千帕毫米），谷值约三百三十伏。常数取值不同会使谷底左右挪动，但 U 形与三百伏量级不变——记住量级与形状，比记住某个精确读数更有用。

四、工程实践：四个方向各取一支

真空开关（向左走）。 断路器把触头封在约百万分之一大气压的真空泡里，pd 远小于谷底，落在陡峭的左支上——理论上气隙耐压极高。真空灭弧由此成为中压配电的主力。但要警惕左支的另一面：真空的击穿转由电极表面支配（陈旧的金属微粒、表面毛刺会成为导火索），电极表面处理工艺因此成为真空泡制造的核心竞争力。此外，设备抽真空后如果残留 pd 恰好在谷底附近的"危险气压"，反而不耐压——真空浸渍、真空干燥工艺必须"一抽到底"，最忌讳停在半空。

充气绝缘（向右走）。 GIS 与充气管道把 SF6 加压到零点三至零点六兆帕，pd 增大数倍，右支让耐受成倍提升；SF6 本身又是强电负性气体（附着强，第1章），两项叠加，同样尺寸的间隙耐受翻着倍地涨。这是高电压等级设备小型化的立身之本。

高原修正（向左滑的警报）。 高原上气压下降，pd 变小，工作点沿横轴向左滑——在谷底右侧区段，滑动方向是"上坡"，耐受下降。工程粗略地说，海拔每升高一千米，外绝缘强度约降一成，所以高原地区的线路与变电站要额外加强绝缘或增大间隙。这个修正系数每年都在高原工程的设计书里出现。

谷底陷阱（向左走过了头）。 若某设备工作点恰在谷底附近（低气压、小间隙的密封器件在温度变化时可能滑到这里）， pd 向左或向右小幅漂移都可能让耐受不降反升或骤降——设计时要主动避开谷底附近这段"性价比最差"的区间。

⚠️ 常见坑：巴申定律只对均匀场与"击穿由气体碰撞电离决定"的场合成立。极不均匀场（棒—板）中先电晕后击穿，U 形曲线会被抬高变形；高真空与高气压（发生流注—先导机制变化）两端，定律也会失效。套公式之前先问一句：我这块间隙是均匀场吗？

本节要点回顾

• 相似律：均匀场击穿电压只是 pd 的函数——α 只认 E/p 是它的理论根源。
• 函数形式：U_b = B·pd / ln[A·pd/ln(1+1/γ)]，分子线性、分母对数，天然出 U 形。
• 左支欠碰撞、右支难积能，谷底约 330 V @ pd ≈ 1 kPa·mm 量级。
• 四类应用：真空开关走左支、充气绝缘走右支、高原修正向左滑、谷底附近是设计陷阱。
• 适用条件：均匀场、气体电离主导；不均匀场与真空/超高气压两端要换模型。

下一节把"标准大气条件"这六个字展开成三件修正工具——密度、湿度、极性。三件工具加身，你才算真正具备了把实验室数字搬到现场的资格。
