4.1 沿面放电：界面上的击穿为何更脆弱

4.1 沿面放电：界面上的击穿为何更脆弱

本节摘要：沿面放电是沿着固体电介质与气体交界面发展的放电，其最终形态——沿面闪络——电压总是低于同距离的纯气隙击穿。界面削弱绝缘的原因有四条：电场在界面上的折射集中、表面吸附气体层与微观粗糙、污秽与水分的表面电导、以及介质损耗的局部发热。本节按三种电极布置由浅入深讲清机理，重点剖析滑闪放电的自我推进过程，并给出提高沿面闪络电压的工程手段。

一、从三个实验布置说起

沿面放电研究的经典做法是三组对照实验，电极不变、只是固体介质的摆放方式不同。第一组：平行板均匀场中垂直插入一块固体介质，电极间距离不变。直觉以为均匀场里放什么都不会坏，实测却显示闪络电压比纯气隙下降了可观的一截。第二组：棒—棒对称布置，固体介质套在其中一极上，不均匀程度中等，闪络电压进一步降低。第三组：棒—板强不对称布置，固体套管从板极（法兰）伸出来，这是套管与穿墙套管的实际构型——闪络电压跌得最狠，而且放电沿表面"爬"的速度快得反常。

三组实验的结论指向同一个方向：界面自身就是弱点，且电极布置越不对称，界面越拖后腿。工程上的外绝缘——绝缘子、套管、GIS 盆式绝缘子——几乎全部处于不对称布置，这就是沿面放电必须单独成章的原因。

二、核心原理：界面削弱绝缘的四条原因

电场折射集中。 两种介电常数不同的介质共处一个电场，交界面上电场方向要按折射定律偏折：在介电常数低的一侧（空气，ε≈1 相对值），场强的法向分量被抬高——分界面上空气侧的场强可达介质内部的 ε 倍。环氧浇注件 ε 约 4~5，意味着空气侧界面场强可能是内部的四五倍。局部场强抬升，局部先行电离，起点就输了一截。

表面吸附与微观粗糙。 固体表面吸附着几层到几十层气体分子与水膜，还有烧结残留的微观凸起。吸附层降低电子逸出门槛、提供额外的表面电导；微观凸起像无数微小的"针尖"，把局部场强再推高一截。陶瓷与玻璃上釉与否、硅橡胶表面模具纹路，都会让同型绝缘子的闪络电压相差好几个百分点。

表面电导与污层。 洁净表面电导极低，但大气中的盐分、粉尘、工业沉积物落在表面，受潮后形成电解质薄膜——表面电导陡增，泄漏电流沿面流动。这是 4.2 污闪的入口，此处先记一笔：界面是污秽的"停车场"，纯气隙没有这个隐患。

介质损耗发热与局放起点。 固体介质内部的损耗、以及界面气隙里的微弱局部放电，会在界面附近积热，形成局部热点；热点又降低表面电导门槛，正反馈缓慢积累。运行多年的老套管常在法兰根部发现放电痕迹，就是这个机制常年工作的结果。

滑闪放电是把以上机制推到极致的形态。在强不对称布置（套管型）中，法兰附近的电场既有很强的法向分量（垂直于表面），又有切向分量（沿表面）。法向分量驱使体积电荷穿越界面堆积，等效于沿表面的一串分布电容在充放电；切向分量驱动表面电流。两者合谋，放电通道携带的电流使其根部发热，表面形成局部高导区，通道于是越拉越长、越拉越快——这就是滑闪：放电沿表面"滑行"推进，速度远超普通流注。滑闪一旦出现，闪络往往在电压小幅增加后就到来，因此套管设计的第一原则就是压制法兰根部的法向场强。

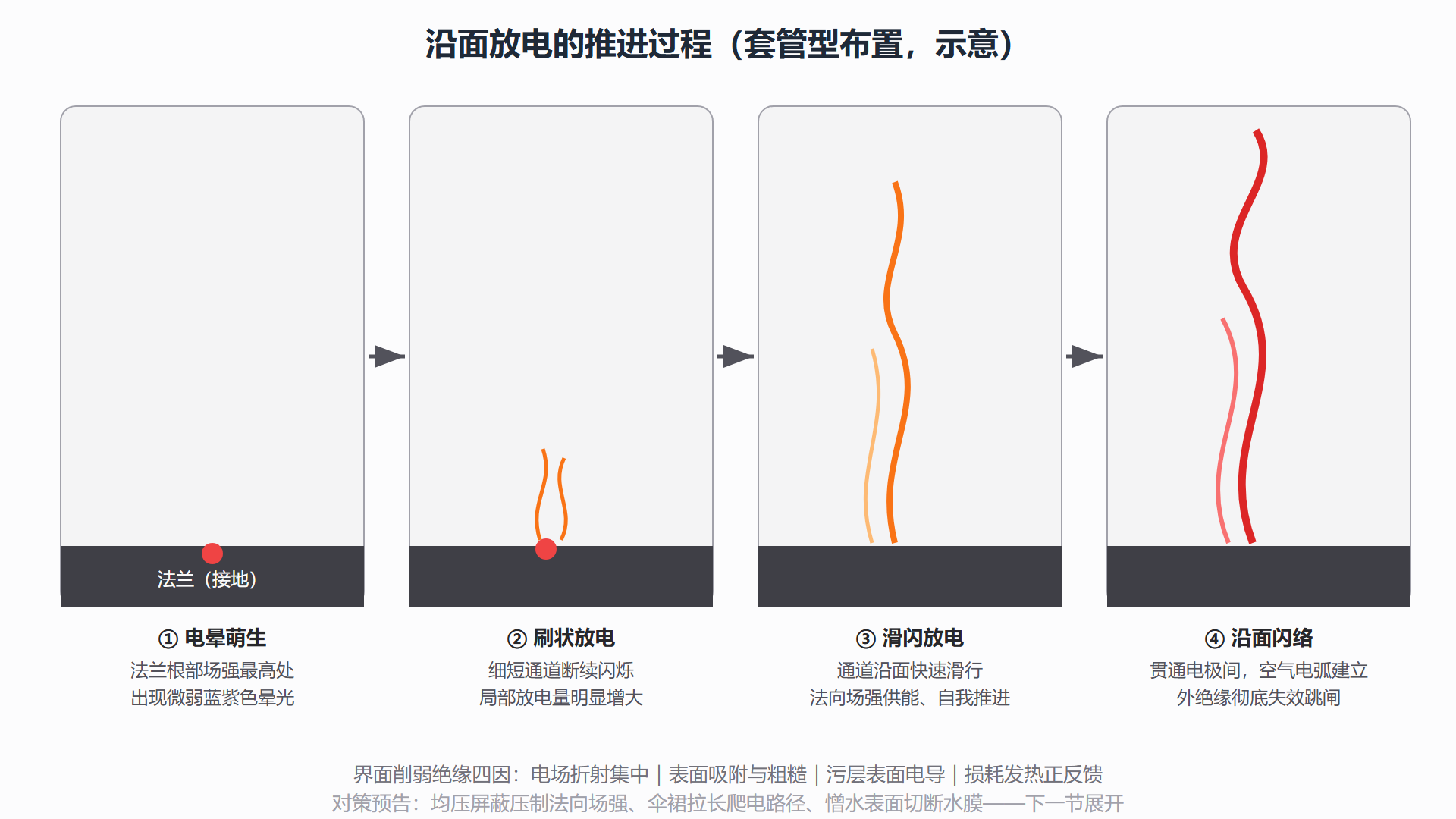

图：沿面放电闪络过程——从电晕到贯通的四步推进

三、工程实践要点：把闪络电压顶回去

💡 关键直觉：所有措施都在回答同一个问题——"界面凭什么弱，就拆它的台"。场强集中就匀场，路径太短就绕远，水膜连片就让它成珠。沿面放电没有玄学，只有对症。

设备选型还有一条经验值得带走：同样电压等级下，套管是外绝缘里最挑别的部件——它同时承受强不对称布置与内部导电杆的法向场强。试验报告里套管的沿面闪络裕度通常比绝缘子串抠得更紧，原因就是本节的滑闪机制。

四、两种介质搭配的实验课：均匀场里为什么也下降

第一组实验（均匀场插固体）值得再深挖一层，因为它最能暴露"界面"的本质。平行板电极间没有固体时，电场纯净均匀；垂直插入一块固体后，宏观电场没变，闪络却更早发生。把过程放慢看：固体表面吸附的气体层先被电场极化，微观凸起处的场强比平均值高出一截；表面微弱的电子发射沿面发展出贴壁雪崩；贴壁放电的正电荷留在介质表面（固体不提供电子补充），进一步畸变贴壁电场。三层效应都挤在一层微米级的表面区域里工作——宏观的"均匀"救不了微观的"不均匀"。

这解释了一个老实验事实：同样材料同样布置，把固体表面抛光、清洗、烘干，闪络电压能明显回升；给固体表面镀一层极薄的半导电层让表面电位平滑，效果更好。真空开关与真空电容器的制造者对这个结论体会最深：真空间隙的沿面（支撑绝缘子表面）是真空设备耐压的短板，支撑件的形状（伞裙、波纹、槽口）设计大有讲究，目的就是让"贴壁放电"在每一段都攒不起正反馈。界面放电的物理不因介质是空气还是真空而改变——变的只是参与吸附与电导的"表面膜"成分。

五、一页判断流程

把本节内容压缩成一个三问流程，现场就能用。第一问：电极布置的对称程度如何？强不对称（套管型）优先盯滑闪，均压环与屏蔽设计到位没有；对称布置则主要关注沿面路径长度。第二问：表面材质与状态如何？瓷、玻璃靠伞形与釉面，硅橡胶靠憎水性；表面是否老化粉化、是否积垢，直接改变吸附与电导的起点。第三问：现场是否污湿叠加？有污染源又有高湿气象的区域，本节机理会与下一节的污闪四阶段串联，风险等级再上一档。

三问答完，部件的风险档位就出来了，对应的措施（均压、调爬、涂料、复合化）也自然浮出。沿面放电的全部工程问题——从套管的均压设计到绝缘子的伞形选择——本质上都是对这三问的回应；机理与对策之间不存在需要死记的对应表，只有需要理解的因果关系。

本节要点回顾

• 沿面闪络低于纯气隙击穿，界面折射、吸附粗糙、污层电导、损耗发热四条原因叠加。
• 布置越不对称越脆弱：套管型（强不对称）出现滑闪放电，闪络电压降幅最大。
• 滑闪的本质：法向场强给分布电容供能，表面电流发热造出高导区，通道自我推进。
• 对策三板斧：均压屏蔽压制场强、伞裙拉长路径、憎水表面切断水膜。
• 套管优先盯防：法兰根部是全设备外绝缘的默认薄弱点，试验与巡检都应最优先覆盖。

下一节把界面放进真实的大气环境：污染沉积加上潮湿气象，沿面放电升级为电网年度事故榜单上的常客——污闪。
