4.2 污闪四阶段与防污闪策略

4.2 污闪四阶段与防污闪策略

本节摘要：污闪是污秽绝缘子在潮湿条件下的沿面闪络，遵循"积污—受潮—局部电弧—贯通闪络"四阶段链条。它很少由高电压单独触发：工作电压加上雾露就足以走完全程，因此污闪事故总是成片发生、持续数小时。本节按阶段拆解链条，给出等值盐密的量化语言、爬电比距的估算算术，以及防污闪措施矩阵的取舍逻辑。

一、为什么污闪是外绝缘的第一杀手

一个反直觉的事实先行：污闪大多不发生在雷雨天的超高压冲击下，而发生在大雾、毛毛雨、融冰的凌晨——电压就是寻常的工作电压。这决定了污闪的三个性格特征。其一，成片性：同一片污染区的几十串绝缘子同时处于危险状态，一串闪络跳闸、重合闸恢复后另一串接着来，调度台上一小时内多次跳闸。其二，持续性：气象条件不解除，事故就不终止，重合闸与备自投接连动作。其三，可预测性：积污是缓慢的物理过程，污闪四阶段的前三阶段全部可以监测、可以干预——这正是"第一杀手却可防可控"的底气所在。

二、核心原理：四个阶段逐一拆解

阶段一：积污。 运行中的绝缘子表面是大气颗粒物的收集器：工业排放、海雾盐分、道路扬尘、农业焚烧，日积月累。量化语言是等值盐密 ESDD（单位 mg/cm²，把表面污物折算成等效氯化钠的量）与灰密 NSDD（不导电灰尘的附着量）。沿海盐雾区、化工区、干旱盐碱区的积污速度远超清洁区；伞形与光面结构影响自清洗能力——光滑斜面靠风雨自洁，深棱密伞则容易藏污。

阶段二：受潮。 污层本身几乎不导电，吸水之后才变成电解质膜。最危险的气象是雾、露、毛毛雨与融冰：水量恰好润湿污层、又不足以冲走它。这里有著名的"湿度悖论"：倾盆大雨反而是安全的——大雨垂直冲刷，把污层连根洗掉；毛毛雨才是真凶，它润湿一切却不清洗。运行经验与这一致：华北平原大雾、沿海盐雾季、初春融冰期，是污闪的传统高发窗口。

阶段三：干带与局部电弧。 污层导电后，泄漏电流沿表面流动（毫安量级），电流的焦耳热在电流密度最大处（如钢帽钢脚附近的窄棱面）把水分蒸干，形成一条条干带——高阻区。电压全压落在干带上，电场把干带击穿，萌生局部电弧。此刻电弧与剩余湿污层电阻串联：电弧压降低、湿层电阻分压大，电弧若撑不住就熄灭，表面再湿再干再击穿，反复震荡——"时断时续的小电弧"是本阶段的标志形态，泄漏电流表上呈现规律性的脉冲群。

阶段四：电弧贯通闪络。 若污层足够湿、足够脏，局部电弧就能沿湿污面不断"借道"延伸——每前进一步，弧根找到新的湿污区，串联电阻变小，电流更大，延伸更快。当电弧长度跨过临界比例（湿层电阻的分压不足以再"卡"住电弧），闪络不可逆地贯通整串绝缘子，工频电弧建立，保护动作跳闸。从干带到贯通，快则数秒、慢则数十分钟——这段时间正是监测与干预的黄金窗口。

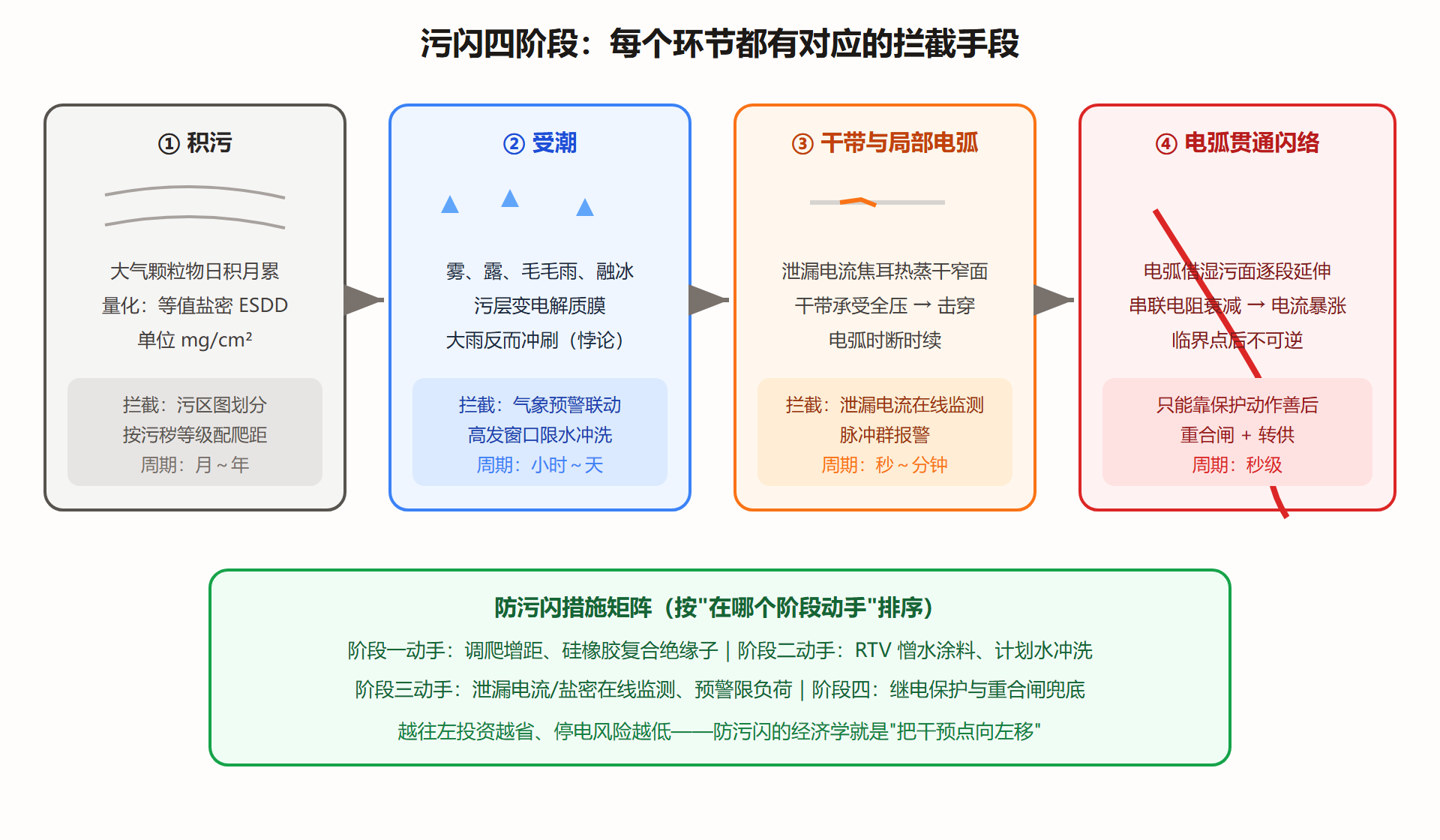

图：污闪四阶段——一条可以处处拦截的事故链

三、工程实践要点：爬距算术与措施取舍

爬电比距算术。 外绝缘配置的基本量是爬电比距：每千伏系统（最高运行）电压需要多少毫米的爬电距离。轻污区约 16~20 mm/kV，重污区可到 25 mm/kV 以上。用一段小算例跑一遍：

# 爬距估算：系统电压 → 所需爬距 → 绝缘子片数
def creepage(sys_kv, ratio_mm_per_kv):
    """sys_kv: 系统标称电压 kV; ratio_mm_per_kv: 爬电比距 mm/kV（按线电压口径）"""
    max_line_kv = sys_kv * 1.1             # 最高运行线电压（取 1.1 倍裕度）
    return max_line_kv * ratio_mm_per_kv   # 所需爬距 mm

# 220 kV 系统，中等污秽 20 mm/kV，单片瓷绝缘子爬距 305 mm
need = creepage(220, 20)
pieces = need / 305
print(f"所需爬距 ≈ {need:.0f} mm，约需 {pieces:.1f} 片 305 mm 爬距绝缘子")
​

算出来的片数与现场悬垂串的实配数量级一致（中等污区 220 kV 常见十几到二十来片）。这类算术的价值不在精确，而在敏感性：把比距从二十调到三十一（重污等级），片数立刻多出一半——调爬的代价与可行性一目了然，工程决策就有了数。

措施矩阵的取舍。 调爬（加片数/换大盘径绝缘子）最彻底，但受塔头窗口与荷载限制；RTV 憎水涂料施工快、改造量小，适合密集污区成片治理，代价是数年后憎水性衰减需要复涂；硅橡胶复合绝缘子自带憎水迁移性、免测零值，是新建线路的主流选择，短板是芯棒脆断风险与老化寿命管理；带电水冲洗效率高，但水质、盐密、气象窗口条件苛刻，操作不当反而诱发闪络。工程上没有"最优解"，只有污区图+运行经验约束下的组合拳。

⚠️ 常见坑：把污闪当"雷电问题"来防——盲目加装避雷器或指望线路防雷改造，方向完全错了。污闪的对手是工作电压加潮湿污层，对策在表面与爬距上，不在过电压保护上。诊断事故时先看气象与积污记录，再谈电气原因。

四、污闪不是孤例：与覆冰、酸雨的同源逻辑

把污闪的框架记住之后，另外两种外绝缘事故几乎是"换套皮肤"。覆冰闪络：覆冰把伞裙间的空气桥短接，融冰期冰层边缘的水膜导电（融冰水携带污秽电解质），泄漏电流沿冰凌尖端拉出电弧——链条依旧是"导电膜形成→局部电弧→贯通"，只是"污层"换成了"冰水膜"，最危险的时机从大雾换成了融冰期。酸雨与化学腐蚀环境：酸液降低表面电导的门槛起效更快，某些化工区绝缘子还要额外面对表面腐蚀与伞裙材料劣化的复合问题。三种事故共享同一个防治哲学：别让表面形成连续的导电影，或让导电影形成时立刻被看见。

这个"同源视角"对现场排故有直接帮助：某地区污闪高发，治理措施却收效平平，下一步该查什么？查气象与污染源的匹配——是不是盐雾 + 微雾的组合（考虑换复合绝缘子加大憎水覆盖），是不是融冰期集中跳闸（考虑覆冰问题而非积污问题），是不是酸沉降区（涂料选型要耐化学）。事故治理的失败常不在措施本身，而在事故归因就错了位。

本节要点回顾

• 四阶段：积污（ESDD 量化）→ 受潮（雾露毛毛雨最险，大雨反安全）→ 干带与局部电弧（泄漏电流脉冲群）→ 电弧贯通（秒级不可逆）。
• 湿度悖论：润湿不清洗的气象才危险，大雨是清道夫。
• 爬距算术：比距 × 最高运行电压 = 所需爬距，污秽等级直接决定配置档位。
• 措施按阶段排序：干预点越靠左越经济；涂料与复合绝缘子是当前主力手段。
• 监测窗口：阶段三的泄漏电流脉冲群给出秒级到分钟级的预警机会，是在线监测（第8章）的经典应用。

沿面与污闪讲的是"界面出问题"。下一章回到绝缘的主体——液体与固体电介质：它们的击穿机理、老化规律与界面效应，构成设备内绝缘的全部底层逻辑。
