3.3 空气击穿场强与工程修正：密度、湿度与极性效应

3.3 空气击穿场强与工程修正：密度、湿度与极性效应

本节摘要："空气击穿场强约 30 kV/cm"是高电压工程引用频率最高的数字，但它只在均匀场、标准大气条件下成立。本节先把这个基准数字的适用条件钉死，再给出三件现场必备的修正工具：相对空气密度修正（管气压与海拔）、湿度修正（附着效应的定量后果）、极性效应（不均匀场中正极性最危险）。三件工具加一个基准值，就是空气间隙绝缘设计的全部算术。

一、基准数字 30 kV/cm 的准确读法

先给数字一个完整的"身份证"：在均匀电场（平行板、球对球）、标准大气条件（气压 101.3 kPa、温度 20°C、绝对湿度约 11 g/m³）下，空气间隙的击穿场强约为 30 kV/cm（即 3 MV/m）。三个限定词缺一不可。按第2章的流注判据 αd ≈ 20 反推，一厘米间隙在三十千伏每厘米时 α 恰好约二十，判据满足——这个数字微观上有出处，不是经验凑数。

工程上更常见的却是不均匀场：导线对杆塔、棒对板、均压环对外壳。不均匀场里，"击穿场强"失去了单一值的意义——最大场强只存在于曲率半径小的电极附近，平均击穿场强被最大值拖累。一个数量级的对照：一米级的棒—板间隙，直流或工频下平均击穿场强只有约每厘米五到六千伏，是均匀场的五分之一到六分之一。所以现场估算间隙耐压，第一步永远是判断"这块场有多均匀"，第二步才是套数字。

二、核心原理：三件修正工具

工具一：相对空气密度修正。 气压与温度都影响气体密度，从而影响电离行为（E/p 规律）。工程定义相对空气密度 δ 为实际条件与标准条件下的密度之比：δ = (p/101.3) × [293/(273 + t)]，其中 p 以千帕计、t 以摄氏度计。间隙击穿电压近似按 U ≈ δ × U₀ 修正（均匀场短间隙指数取一；长间隙与不均匀场指数略小于一）。海拔按国际标准大气估算，每上升一千米气压约降百分之十一到十二，外绝缘耐受随之下降——高原工程"每千米约降一成"的口诀由此而来，定量核算必须用 δ 公式，不靠口诀拍板。

工具二：湿度修正。 第1章讲过附着：水汽分子俘获电子，削弱雪崩。绝对湿度增大，击穿电压升高。标准用湿度修正系数 k 把非标准湿度的读数归算到标准条件，修正量通常在百分之几的量级——不大，但在耐受试验的"压线"判定里足以翻盘。记住方向：雨天湿气重，同样间隙更耐压；干燥的冬季与高原低湿环境，耐受反而吃亏。

工具三：极性效应。 不均匀场中放电对电极极性高度敏感，根源是第2章流注理论的空间电荷图像。正棒时，电子雪崩的电子迅速被棒吸收，留下来的正空间电荷深入间隙、把棒前方的外电场"越推越强"，流注极易向前推进，所以正棒—负板击穿电压最低；负棒时，正空间电荷聚在棒附近反而形成屏蔽，抑制通道外伸，耐受更高。电晕起始的次序恰好相反：负极性更容易先出电晕（起始电压更低），于是正极性下"电晕稳定段"很窄，从电晕到击穿近乎无缝衔接——这也解释了为什么正极性间隙的行为更"脆"。交流电压下两个半波轮流做正极性，击穿电压接近正极性直流的水平；雷电冲击与操作冲击试验因此都把正极性作为考核重点。

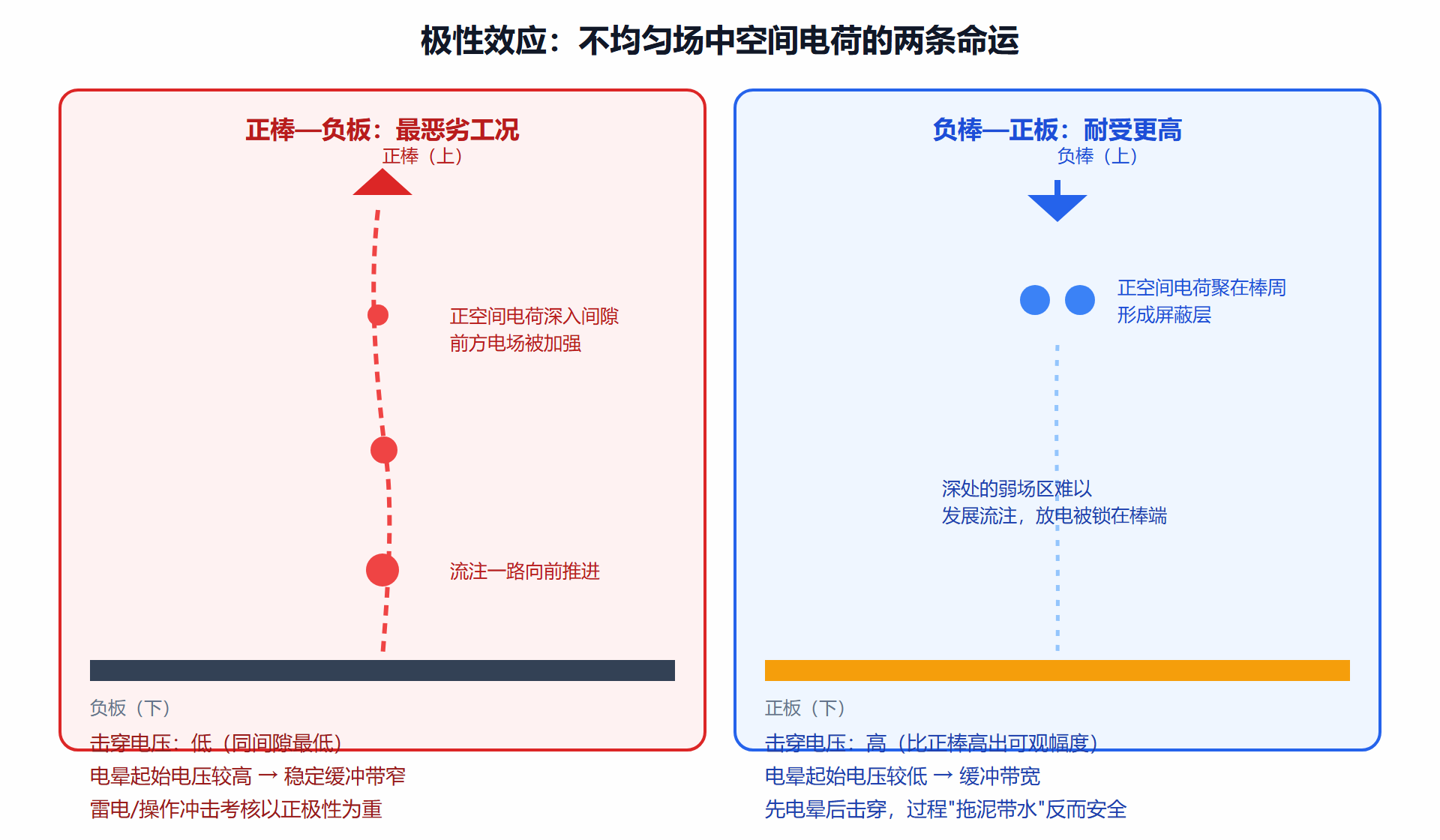

图：极性效应——正棒与负棒的空间电荷命运

三、工程实践要点：一道完整的现场换算

把三件工具串起来走一道。某高原变电站海拔三千米，夏季晴天气压约七十千帕、气温二十五度；设计员要估算一根均匀场布置的一米空气间隙的实际耐受。

第一步算密度比：δ = (70/101.3) × [293/(273+25)] ≈ 0.691 × 0.983 ≈ 0.68。第二步定基准：均匀场短间隙用三十千伏每厘米；一米长间隙实际处于稍不均匀场，基准要折减，工程上取平均击穿场强约四千五百伏每厘米量级再作修正。第三步乘密度比：耐受约为标准条件下读数的 0.68 倍——比平原整整缩水三成。这就是为什么高原变电站普遍要加大间隙距离或加装强化绝缘。这道算术里每个数字都不难，难的是顺序意识：先判场型，再取基准，后乘修正，顺序颠倒就得出一堆互相矛盾的数。

💡 关键直觉：三件工具其实都在回答同一个问题——"电子们过得怎么样"。密度决定它们能不能攒够能量，湿度决定有多少电子半路被俘获，极性决定空间电荷帮谁不帮谁。把电子的处境想清楚，修正方向永远不会记反。

四、操作冲击下的反常：长间隙的"波形成语"

本节的修正工具都建立在"击穿场强是材料属性"的直觉上，但长间隙在操作冲击下会打破这个直觉。试验发现，数百微秒波头的操作冲击加在几米级棒—板间隙上，平均击穿场强明显低于工频与雷电冲击，且随波头时间变化出现"山谷"——某个特定波头附近（工程常引一百至二百微秒区间）耐受最低，波头再缓反而回升。教科书把这条 U 形的"操作冲击击穿电压—波头时间"曲线称为临界波头现象，它是长间隙先导—流注发展时间与电压作用时间匹配的结果：波头太快，先导来不及发展；太慢，空间电荷有时间扩散削弱局部场强。

这个反常对工程的影响深远：特高压线路与变电站的空气间隙尺寸，由操作冲击（而非雷电冲击）说了算；试验标准把 250/2500 μs 定为标准操作波，也带着"贴近最不利波头"的考虑。更微妙的是"饱和"：间隙从几米加到十几米，耐受电压增长远慢于线性——靠拉间隙买耐压，边际成本急剧恶化。所以超高压工程的空气间隙策略转向"压过电压"而不是"加距离"：把操作过电压倍数压下来（7.1 的三板斧），间隙才能省下来。本节的修正工具与这条波形成语合起来，才是完整的现场估算工具箱。

本节要点回顾

• 30 kV/cm 三条件：均匀场、标准大气、常态空气；不均匀场平均场强可低到五分之一以下。
• δ 修正：U ≈ δ·U₀，δ = (p/101.3)·[293/(273+t)]；高原每千米约降一成是它的口语版。
• 湿度修正方向：越湿越耐压，来源是附着；试验读数必须归算到标准湿度。
• 极性效应：正棒—负板击穿电压最低且电晕缓冲带最窄；交流近似按正极性考虑。
• 换算顺序：先判场型、再取基准、后乘修正——这是空气间隙估算的固定三步。

气体绝缘的全部基础理论至此收官。下一章转向工程外绝缘的第一杀手——沿面放电与污闪：同样的理论，到了固体的表面上，会添出新的变数。
