7.4 绝缘配合：把绝缘水平放在恰到好处

7.4 绝缘配合：把绝缘水平放在恰到好处

本节摘要：绝缘配合是协调三件事的学问：过电压有多高、避雷器把它钳到哪里、设备绝缘需要耐受多少。其产出是设备的额定绝缘水平——额定雷电冲击耐受电压、额定操作冲击耐受电压与额定短时工频耐受电压的组合。方法上分惯用法（确定性裕度，常规电压等级的主力）与统计法（量化故障率，超高压操作波的主力）。本节给出完整的配合算例：从避雷器残压五百三十二千伏出发，一步步算出二百二十千伏设备的绝缘要求。

一、为什么绝缘水平不能"越高越好"

直觉的方案是把绝缘做得无限厚——安全是安全了，但代价按指数走：绝缘越厚，散热越难（热击穿风险反升，5.2）、体积越大、成本越高，而且设备制造与运输都会卡壳。反过来，绝缘不足的代价是事故：一台主变压器击穿，抢修以月计、损失以千万计。绝缘配合就是在这条"事故损失—绝缘投资"曲线的谷底附近定点：既不让过电压击穿绝缘，也不为小概率事件买双份保险。

配合的起点是第 7.3 节的残压。避雷器把入侵波钳在残压水平，设备绝缘只要"耐受明显高于残压"即可——两者之间留出的倍数就是配合系数。避雷器装得离设备越近、性能越好，配合系数就能取得越小，绝缘越省。整条逻辑链环环相扣：防雷（7.2）决定入侵波，避雷器（7.3）决定天花板，绝缘配合（本节）决定地板到天花板的距离。

二、核心原理：额定绝缘水平与方法体系

额定绝缘水平的构成。 设备铭牌上的绝缘参数是三件套：额定雷电冲击耐受电压（BIL，考核陡波下的耐受，如某二百二十千伏变压器标 850 或 950 kV）、额定操作冲击耐受电压（BSL，三百三十千伏及以上设备必标，较低电压等级由工频耐压间接覆盖）、额定短时工频耐受电压（一分钟，兼考核内部缺陷与受潮，并把前两者按伏秒特性"翻译"成常规试验口径）。三件套共同构成绝缘的"成绩单"，第6章的试验就是按这张成绩单出题。

惯用法：确定性裕度。 思路是"最坏情况加安全系数"：过电压取最严工况、避雷器残压取最大偏差，再乘一个配合系数（雷电冲击配合常取一点二到一点四口径，计入距离效应、老化与测量不确定度），得到设备必须的耐受值，向上取标准额定值。它简单、稳健、可追溯，是中低压与常规设计的默认路线。缺点是裕度是拍出来的——最坏情况到底多大概率出现，惯用法不回答。

统计法：量化故障率。 超高压系统中操作过电压幅值分散、长间隙绝缘耐受也分散（第3章的流注统计时延在长间隙上更显著），惯用法要么过度保守、要么说不清风险。统计法的思路是把过电压概率分布与绝缘耐受概率分布画在同一张图上，直接计算绝缘故障率（如每年多少次、或每次操作的风险率），再按可接受风险反推绝缘配置。它把"安全"从形容词变成了小数点后的数字，代价是需要完整的统计资料与计算模型——所以只在超高压操作波配合与特高压设计中成为主角。

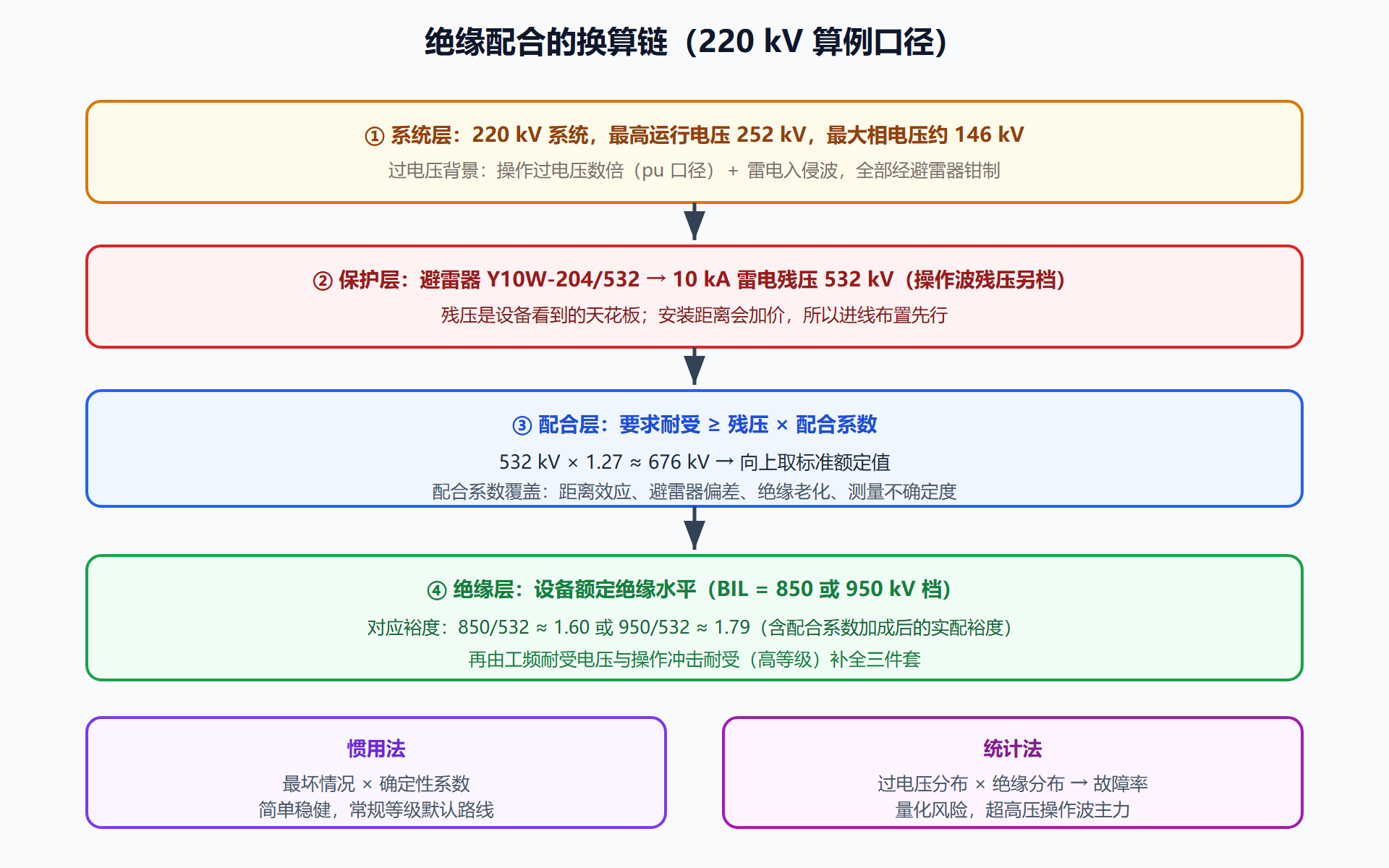

图：绝缘配合层级——从系统电压到绝缘耐受的换算链

三、工程实践要点：一道完整的配合算例

把上面的层级图翻译成可执行的算术，并用脚本核算一遍：

# 绝缘配合算例：220 kV 变压器，避雷器 Y10W-204/532（10 kA 残压 532 kV）
residual = 532.0          # 避雷器雷电冲击残压 kV
K = 1.27                  # 配合系数（距离效应+偏差+老化+测量不确定度）
required = residual * K   # 需要的耐受水平
print(f"要求耐受 ≈ {required:.0f} kV")

standards = [750, 850, 950, 1050]         # 常用 BIL 标准档位（kV）
chosen = next(v for v in standards if v >= required)
print(f"向上取标准 BIL = {chosen} kV")
print(f"实配裕度 = {chosen/residual:.2f}（相对残压）")

# 反向校核：若安装距离过大导致避雷器保护水平上浮 10%
residual_far = residual * 1.10
required_far = residual_far * K
print(f"\n若距离效应上浮 10%：残压≈{residual_far:.0f} kV，要求耐受≈{required_far:.0f} kV")
print("BIL=850 档将不满足，需升档或缩短避雷器与变压器的距离")
​

运行结果给出了两个工程结论。其一，二百二十千伏变压器选八百五十千伏 BIL 时，相对残压的实配裕度约一点六倍——扣除配合系数后仍留有健康余量，这就是标准档位的设计合理性。其二，避雷器与设备的安装距离直接进账：距离效应把残压抬升一成，配合结果就翻转——"避雷器尽量贴近主设备"从来不是安装习惯，而是配合计算的硬性结论。

💡 关键直觉：绝缘配合的全部数字都讲同一个故事——保护水平是钱，耐受水平是货，配合系数是手续费。避雷器每进步一档（残压更低），整站绝缘跟着降一档，成本按几何级数回收。看懂这一点，你就看懂了为什么避雷器技术（7.3）的每一次革新，都会引发一次全行业绝缘水平的下调。

四、配合的延伸：级距、分寸与"最薄弱环节"的艺术

一台设备的绝缘水平定好后，配合的功夫还没有完——整个变电站是一个由许多绝缘环节串起来的系统：套管、断路器断口、互感器、避雷器自身、乃至敞开布置的空气间隙。系统配合有一条铁律：让有意设计为薄弱的环节先放电。理想布局里，最先击穿的是保护间隙或避雷器（可自恢复），最不该先坏的是变压器（不可自恢复、最贵）。所以各级设备的绝缘水平呈阶梯分布：主设备 BIL 最高，避雷器钳位在其下，可自恢复的间隙类保护垫底。若发现某台互感器的外绝缘比主变压器还"皮实"，反而值得反思——花错了钱，还可能改变放电次序让主设备陷入险境。

空气间隙在这套阶梯里扮演特殊角色：它是自恢复绝缘，闪络了重合闸就能恢复供电，因此设计上敢于让它"先于固体绝缘放电"成为某种意义上的后备保护。这套"分寸的艺术"——谁该硬、谁可以软、软到什么程度——是绝缘配合比单点计算更深一层的价值所在。计算给出数字，分寸给出秩序；事故分析里常见的"为什么偏偏是它击穿"，答案往往就藏在秩序被打乱的地方。

本节要点回顾

• 配合三要素：过电压水平、避雷器保护水平、设备绝缘耐受——一句话：耐受 ≥ 残压 × 配合系数。
• 额定绝缘水平三件套：BIL（雷电）、BSL（操作，三百三十千伏起必标）、短时工频耐受。
• 惯用法取最坏情况乘系数，常规等级默认；统计法算故障率，超高压操作波主力。
• 算例结论：532 × 1.27 ≈ 676 → 取 850 档，实配裕度约一点六；距离效应上浮一成即可翻盘。
• 经济学：避雷器残压每降一档，全站绝缘水平跟着降——保护技术的进步是绝缘省钱的第一杠杆。

至此，"防得住、配得巧"的完整链条已经闭合。最后一章把镜头推向未来：特高压、在线监测与环保介质上的高电压新技术。
