2.2 流线、迹线与驻点
2.2 流线、迹线与驻点
本节摘要：流线是处处与速度方向相切的曲线，迹线是单个流体微团的运动轨迹，两者仅在定常流动中重合；驻点是流场中速度为零的点，来流在此分岔，压强达到全场最高。这一对几何概念是阅读一切绕流图案（圆柱、翼型、整机）的识字卡。
静力学把压强的账算清了，现在让流体动起来。动起来的流场少则三五个特征点、多则无穷多条曲线，先要一套几何语言。本节只引入三个词：流线、迹线、驻点——但每个词后面都藏着易错点。
流线：速度场的等高线
在流场中任取一点，顺着该点的速度方向画一小段，下一点的切线再顺着那里的速度方向延一小段……如此连出的曲线处处与速度相切，就是流线。三条性质：
- 同一时刻的快照。流线画的是某个瞬间全场速度方向的图像，就像天气图上的风向线。
- 不相交。若两条流线相交，交点速度方向便有两个，与速度场的唯一性矛盾。流线的疏密还能反映速度大小：管流里管道收窄处流线变密、流速变大——这是"流线图会说话"的最简例证。
- 定常流中流线与迹线重合。速度场不随时间变，微团沿着流线走即可；非定常流中二者分开，微团走的路（迹线）不再对应任何一条瞬时流线。看烟囱冒烟：风稳定时烟柱形状不变（定常，烟粒轨迹即流线）；阵风时烟柱打卷（非定常，轨迹与流线彻底分家）。
工程上还常用流管：一束流线围成的管壁，流体穿不出去。流量守恒 "面积 × 速度 = 常数"（不可压时）就建立在这根管子上，2.3 节的文丘里管是它的标准应用。
驻点：流场的句号
来流遇到物体，前缘处流体被迫让路。正对物体中心的那条流线撞上物面，速度在那里降到零——这个速度为零的点叫驻点。拿圆柱绕流想象：来流从左向右，圆柱前缘正中一点，流体到此停住，然后分成上下两路绕过去，最后在圆柱背面再次汇合（后驻点）。驻点最要紧的性质是：
由伯努利方程（下一节展开），速度为零处压强最大。驻点压强 = 来流静压 + 来流动压，称为总压。
这就是皮托管的原理：把一根开口正对来流的管子插进气流，管内测到的正是驻点压强。民航客机机头侧面那些小探头，就是一组皮托管与静压孔的组合件——整机速度的测量，依赖对这个点物理意义的理解。驻点还有一个现实后果：驻点处气流完全滞止，动能全部转化为热（可压缩时），所以高超声速飞行器前缘要扛住上千度的气动加热——驻点是全机最热的地方。

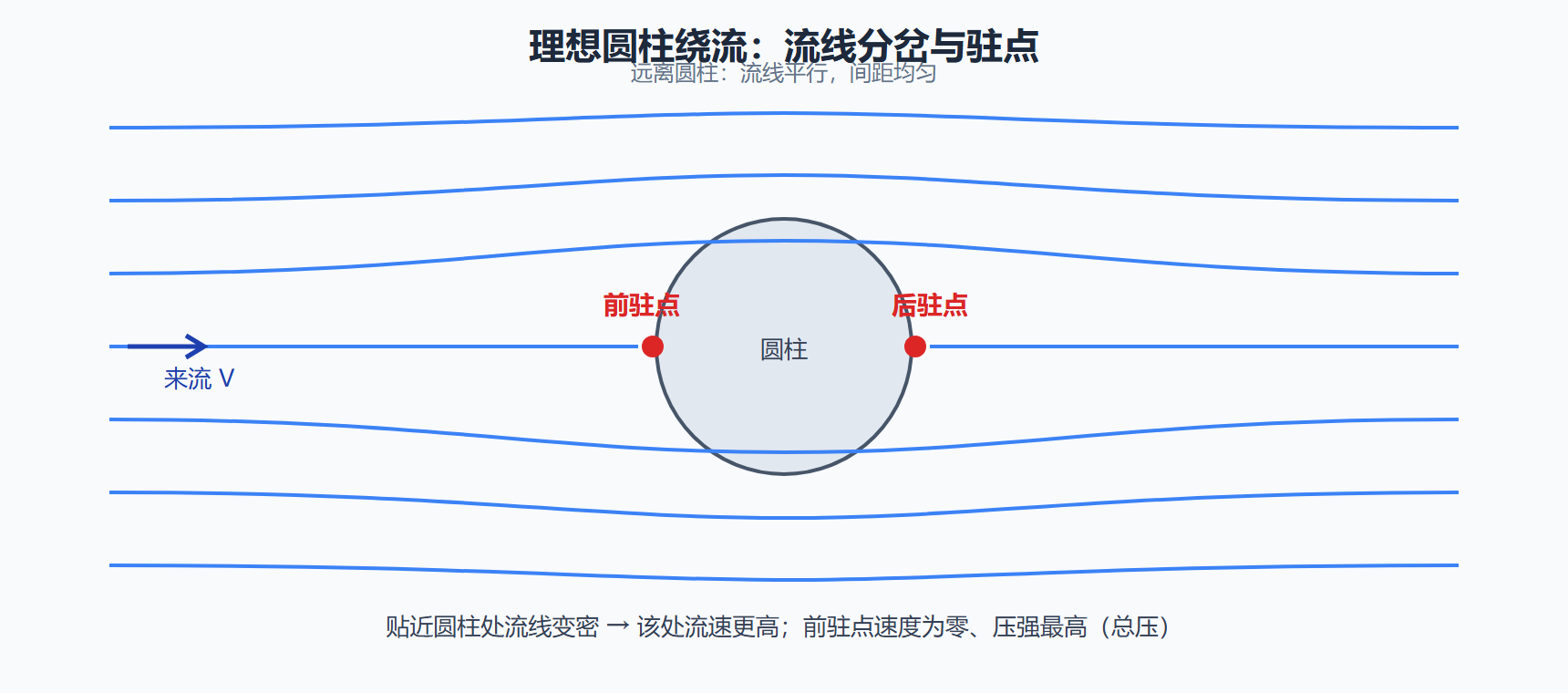

图：圆柱绕流的流线、前后驻点与流线疏密
读懂绕流图案：一张图的三个问题
以后每遇到一张绕流图（包括本书第 4、6 章的翼型流线图），按固定三问读图：
- 驻点在哪？ 前驻点通常在前缘，但会随迎角移动——迎角增大时，下翼面前驻点向头部下方滑动，这是判断迎角大小的目视线索。
- 哪里流线最密？ 翼型上表面中段流线被挤压得最密，说明那里速度最大、压强最低——升力的源头。
- 尾部是否对称？ 理想无粘绕流前后对称（阻力为零，即达朗贝尔佯谬）；真实流动因边界层分离而上下不对称——第 5 章揭晓差异从哪来。
第三个词：脉线
流线与迹线之外还有个常被混用的亲戚——脉线（streakline）：某一瞬间，所有曾经经过空间同一点的微团连成的线。烟囱口持续注入染色烟，你看到的那条烟带是脉线；它既不是瞬时流线，也不是单个微团的迹线。定常流动里三者重合，一旦流场随时间变化，三者立刻分家，而且分家方式不同：迹线是"一个人的一生"，脉线是"一个车站今天上车的所有乘客排成的队伍"，流线是"车站此刻的指路牌"。读非定常流动的流动显示照片时，先问一句"这是哪种线"，能省掉一大半误读。
风洞里最经济的流场诊断是烟线法：一根涂油的细丝通电加热，按固定节奏甩出一片片薄烟片，烟片顺流而下被物面"雕刻"出流线的形状。看烟片如何绕过翼型、在哪里堆积翻卷，分离区一目了然——不少经典教科书插图就出自这套设备。
驻点的工程账：从测量到热防护
驻点压强等于总压，这条性质有两头应用。测量端：皮托管与静压孔的组合把"速度"变成了"压差"，机械可靠、无需校准运动部件，一百多年来始终是空速测量的正选。极端端：可压缩流动里驻点温度等于总温——来流马赫数 5 时，总温升到来流静温的六倍，上千开尔文的高温打在飞行器鼻尖与机翼前缘那几个点上。热防护设计的全部重心（耐热合金、烧蚀材料、主动冷却）都围绕这个"全场最热点"展开，而它的位置，就是你在任何一张绕流图上找到的那个红点。
问题：迎角增大时驻点怎么移动？有什么用？
驻点沿物面滑动：迎角增大，上翼面吸力增强，前驻点滑向下翼面一侧，甚至移到翼型头部的正下方；迎角减小则反向移动。这个滑动量对迎角极其敏感，于是有了"驻点探针"——在前缘附近布几个静压孔，靠孔间压差反推实际迎角，一些机型的失速保护系统就用它做迎角备份信号。绕流图上的几何细节，就这样一步步变成了传感器的布点图。
问题：流线会不会在物面上"终止"？
不会。物面本身是一条流线（无滑移下流体沿壁面切向流动），流线只能"贴着"物面走或在驻点分岔，不会垂直撞进壁面后消失。看到流线图里出现"撞壁截断"，那是绘图时的数值伪影，不是物理。反过来，4.4 节的势流把圆柱表面"固化"成流线，合法性正来自这条性质。
问题：收缩管道里的“流线变密”和翼型上表面的“流线挤密”是一回事吗？
机制同源、约束不同。管道收缩是几何直接给出的通道变窄，连续方程把速度顶上去；翼型上表面的“挤密”是绕流自行选择的结果——流体为了同时满足无穿透与后缘平滑离流，自动把大部分流动“分配”给上表面。前者是强加的几何，后者是守恒律与边界条件谈判出来的解。读图时心里有这条差别，就知道哪些结论可以直接外推、哪些要重新解。
本节要点
- 流线是速度场的瞬时切线族，永不相交，疏密反映流速大小。
- 迹线是微团轨迹，仅在定常流动中与流线重合。
- 流管不可穿透，不可压流的"面积-速度"守恒由流管直接给出。
- 驻点速度为零、压强最高，驻点压强即总压，是皮托管测速与气动加热的公共根源。
- 读图三问：驻点在哪、流线哪里最密、尾部对不对称——通用于一切绕流图案。
工具就位，下一节把流线、压强、速度串成一条方程——本章的主角伯努利登场。
