4.2 加法器：从半加器到进位链

4.2 加法器：从半加器到进位链

本节摘要：加法器是 ALU 的运算核。本节从半加器、全加器的真值表推起，用 for-generate 搭出行波进位加法器，再讲超前进位为什么快、代价是什么，最后验证一行 + 与手搓结构在电路层面的对应关系。

从真值表推起：半加器与全加器

两个一位二进制数相加，输出本位和与进位——这就是半加器。真值表四行：零加零得零，一加零、零加一得一，一加一得零进一。落成逻辑：和 = a 异或 b，进位 = a 与 b。半加器没法处理"低位传来的进位"，把进位输入也纳入，就得到全加器：

library ieee;
use ieee.std_logic_1164.all;

entity full_adder is
  port (
    a, b, cin : in  std_logic;
    sum, cout : out std_logic
  );
end entity full_adder;

architecture rtl of full_adder is
begin
  sum  <= a xor b xor cin;             -- 三个输入的奇偶
  cout <= (a and b) or (cin and (a xor b));  -- 任意两个为一则进位
end architecture rtl;
​

cout 的表达式读作："a 与 b 同时为一，或者 a、b 不相等且低位进了一"。可以不用化简到最简形式直接写 (a and b) or (b and cin) or (a and cin)——多数原则，两个以上为一就进位，可读性更好，综合器自己会化简。

行波进位：把全加器串成链

四位加法就是把四个全加器首尾相接，低位的进位输出接高位的进位输入——这就是行波进位加法器。用 for-generate 写出结构化的版本：

library ieee;
use ieee.std_logic_1164.all;

entity ripple4 is
  port (
    a, b : in  std_logic_vector(3 downto 0);
    cin  : in  std_logic;
    sum  : out std_logic_vector(3 downto 0);
    cout : out std_logic
  );
end entity ripple4;

architecture struct of ripple4 is
  component full_adder is
    port (a, b, cin : in std_logic; sum, cout : out std_logic);
  end component;
  signal carries : std_logic_vector(4 downto 0);   -- 进位链，5 根
begin
  carries(0) <= cin;
  gen : for i in 0 to 3 generate
    fa : full_adder
      port map (a => a(i), b => b(i), cin => carries(i),
                sum => sum(i), cout => carries(i+1));
  end generate;
  cout <= carries(4);
end architecture struct;
​

这段代码是结构化描述的样板：声明元件、拉出内部连线、用 generate 重复实例化。改一位数字就能从四位滚到六十四位。行波进位的软肋也在图上：最高位的和要等进位逐级传上来，四级全加器的延迟串联。位宽一大，延迟线性恶化。

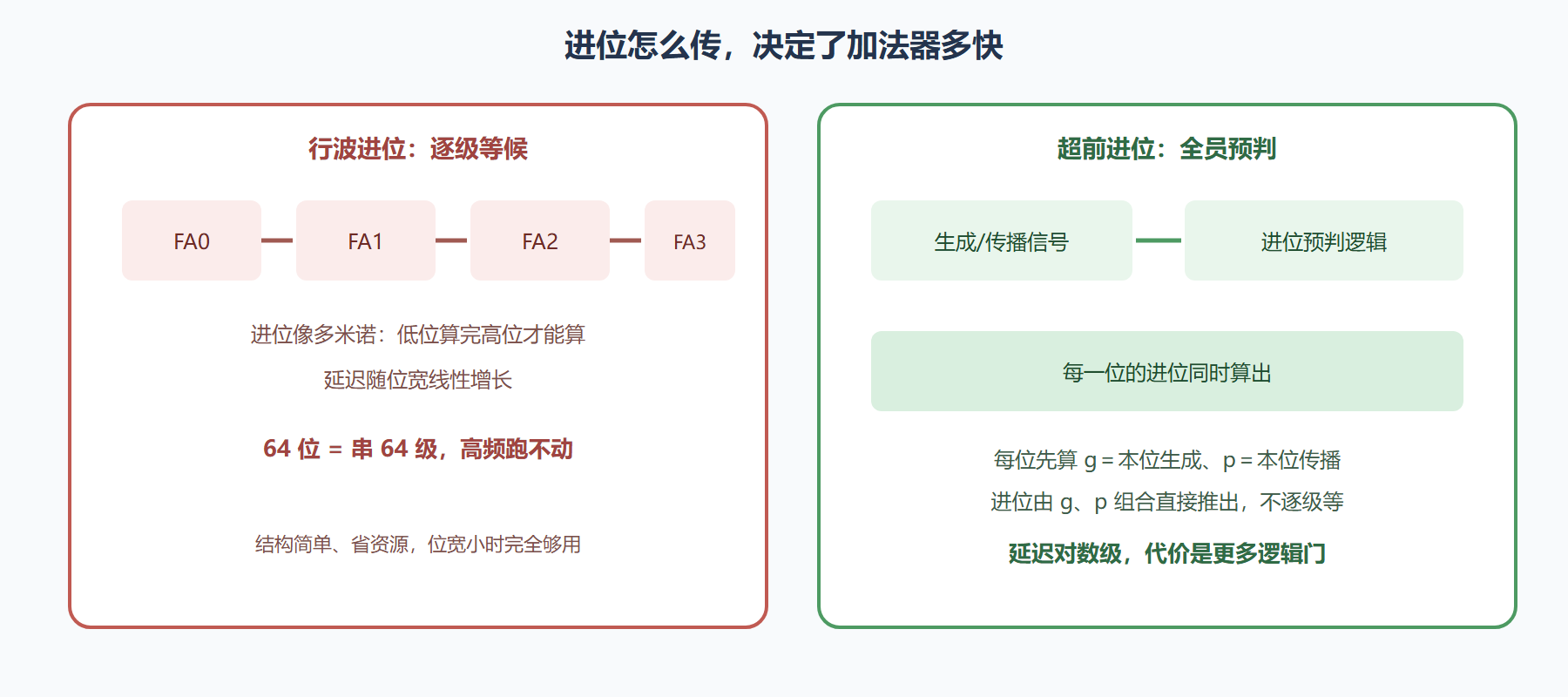

图：行波进位与超前进位的速度差异

超前进位：预判代替等待

行波进位慢在"等"。超前进位的思路是每位预先算两个信号：生成信号 g = a and b（本位一定产生进位）、传播信号 p = a xor b（低位进位会穿透本位）。有了 g、p，每位的进位可以直接展开成表达式：c1 = g0 or (p0 and c0)，c2 = g1 or (p1 and g0) or (p1 and p0 and c0)……全部并行算出，谁也不用等谁。代价是高位进位的表达式项数变多，门电路变宽——用面积换速度的经典交换。实际工程里不需要手写超前进位，因为 FPGA 的逻辑单元自带专用进位链，综合器把 + 映射上去就是快速加法；理解它的意义在于看懂时序报告时知道"加法器延迟为什么不是位宽乘以常数"。

一行 + 背后是什么

行为级写法只要一行：sum <= std_logic_vector(unsigned(a) + unsigned(b));。把它与手搓的 ripple4 分别综合，对比报告：LUT 数量同量级，专用进位链都被调用。行为级描述与结构化描述是同一电路的两个视角——前者写"做什么"，后者写"怎么搭"。工程决策很简单：标准算术用 +，让工具调专用资源；非标准结构（比如进位保留、特殊的进位跳转）才值得手搓。

验证环节给 ripple4 配穷举测试台：四位输入共二百五十六种组合，双循环遍历 a、b，期望值用整型算出再对比。跑完零差异，你的手搓加法器就毕业了。

⚠️ 常见坑：generate 里实例化的元件忘了先 component 声明（或忘了 use 对应的库），报错信息是"找不到元件"，新手常误以为 generate 语法错了。结构化描述的三件套——声明、连线、实例化——少一件都不行。

💡 关键直觉：加法器的所有提速手段，本质都在回答同一个问题——"能不能别等低位"。流水线（第 5 章的移位寄存器一节会见到）是另一个答案：等不起就分拍算。

本节要点回顾

• 半加器不管进位输入，全加器三入两出，是加法世界的细胞；
• 行波进位：结构简单、延迟线性增长，generate 一句滚任意位宽；
• 超前进位：g、p 信号并行预判进位，用面积换速度；
• FPGA 有专用进位链：日常写 + 即可，工具自动映射快速结构；
• 行为与结构互为视角：写什么用行为级，怎么搭用结构级，别拧着来。

实战延伸：进位链延迟与流水线权衡

纯行波进位加法器（ripple carry）的延迟是 O(n)，n 是位数。32 位加法器需要 32 个全加器串联，时钟频率上不去。

进位选择加法器（carry select）把高半和低半预计算，根据进位选一个，延迟降到 O(sqrt(n))。进位保留加法器（carry save）则是为多操作数累加设计的——适合乘法器部分积累加。

工程上：8 位以下用 ripple，16-32 位用 carry lookahead/select，64 位以上必须用 carry save + 流水线。

资源-性能权衡

在 FPGA 里，加法器用查找表（LUT）实现。一条进位链会占用连续的 LUT，限制布局。32 位 ripple 在 7-series FPGA 上可能达到 100+ LUT 链长，频率卡在 200MHz。如果目标频率是 400MHz，必须插寄存器（流水线）。

实战代码

-- 8 位 ripple carry adder
entity ripple_adder_8 is
    port(a, b : in unsigned(7 downto 0);
         cin  : in std_logic;
         sum  : out unsigned(7 downto 0);
         cout : out std_logic);
end entity;

architecture behavioral of ripple_adder_8 is
begin
    process(a, b, cin)
        variable s : unsigned(8 downto 0);
    begin
        s := ('0' & a) + ('0' & b) + ("00" & cin);
        sum <= s(7 downto 0);
        cout <= s(8);
    end process;
end architecture;
​
