4.3 写一个可综合的 ALU

4.3 写一个可综合的 ALU

本节摘要：ALU 是组合逻辑章节的收官模块。本节实现八种运算、零标志与溢出标志的八位 ALU，覆盖补码减法、有符号溢出判断、除二移位等工程细节，并首次解读综合报告中的资源占用。

定接口：先当一回架构师

给袖珍计算器的运算单元定规格：八位数据输入两个、运算码三位（八种运算）、结果八位，外加两个标志——零标志 zero（结果为零时拉高）与溢出标志 ovf（有符号运算超出表示范围时拉高）。运算集合定为：加、减、按位与、按位或、按位异或、逻辑左移一位、算术右移一位、按位取反。接口先写死，后面不许中途改——接口一改，测试台与下游模块全要跟着动，这是模块化开发的基本纪律。

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity alu8 is
  port (
    a, b : in  std_logic_vector(7 downto 0);
    op   : in  std_logic_vector(2 downto 0);
    y    : out std_logic_vector(7 downto 0);
    zero : out std_logic;
    ovf  : out std_logic
  );
end entity alu8;
​

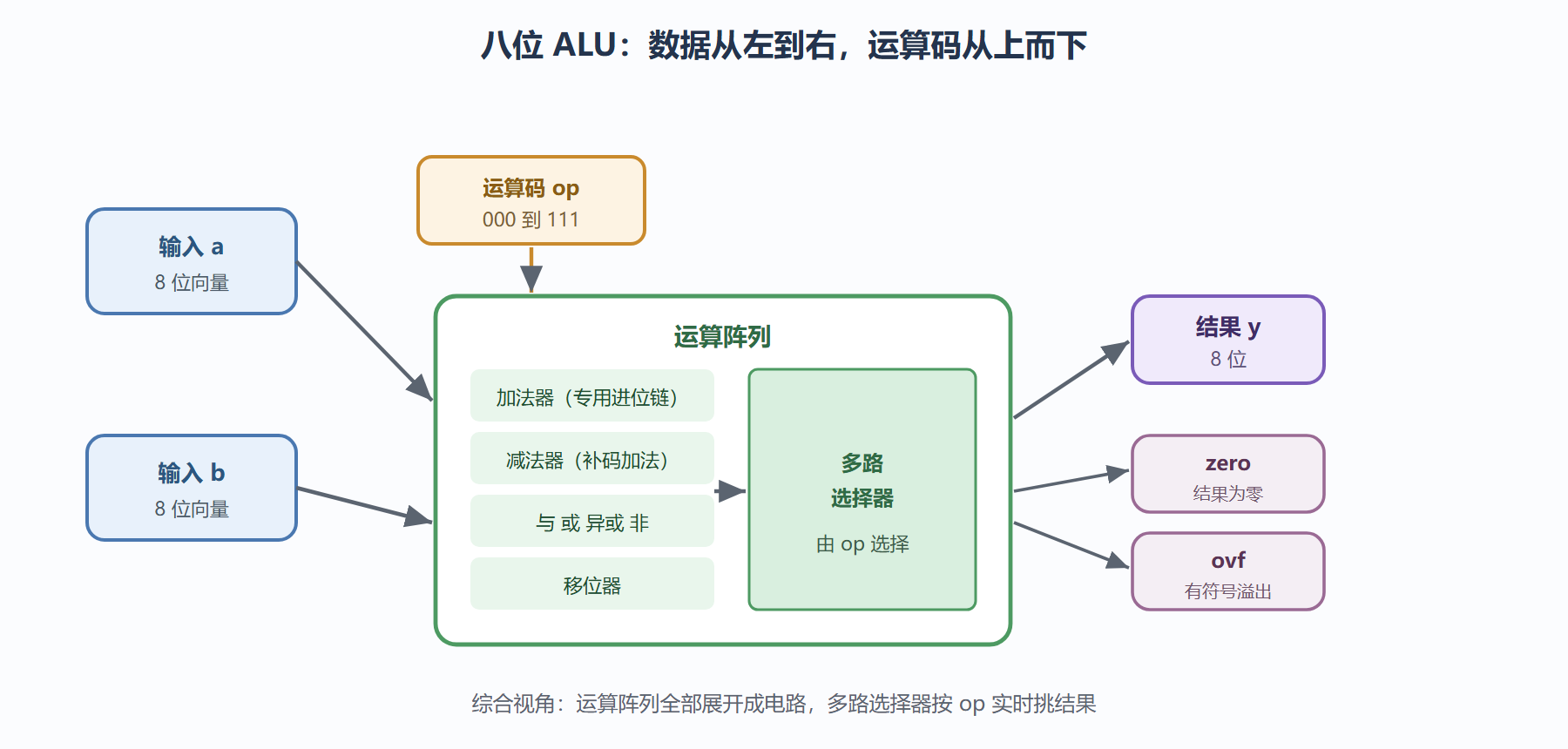

图：ALU 数据通路与控制一览

写实现：一张 case 表装下八种运算

架构的核心是 case 分支表。两个易错点提前说：减法用补码——a - b 等价于 a + not b + 1，但直接写减号综合器会自动翻译，无需手动取反加一；溢出判断只对有符号加减有意义——两正数相加得负、或两负数相加得正，即溢出。

architecture rtl of alu8 is
  signal ua, ub  : unsigned(7 downto 0);
  signal add_r   : unsigned(8 downto 0);      -- 加法扩一位看进位
  signal y_inner : std_logic_vector(7 downto 0);
begin
  ua <= unsigned(a);
  ub <= unsigned(b);
  add_r <= resize(ua, 9) + resize(ub, 9);

  process (a, b, op, add_r)
    variable sa, sb : signed(7 downto 0);
  begin
    y_inner <= (others => '0');
    ovf     <= '0';
    sa := signed(a);
    sb := signed(b);
    case op is
      when "000" =>  y_inner <= std_logic_vector(ua + ub);          -- 加
      when "001" =>  y_inner <= std_logic_vector(ua - ub);          -- 减
      when "010" =>  y_inner <= a and b;                            -- 与
      when "011" =>  y_inner <= a or b;                             -- 或
      when "100" =>  y_inner <= a xor b;                            -- 异或
      when "101" =>  y_inner <= a(6 downto 0) & '0';                -- 左移一位
      when "110" =>  y_inner <= a(7) & a(7 downto 1);               -- 算术右移
      when others => y_inner <= not a;                              -- 取反
    end case;
    -- 溢出：仅加减时有意义，正正得负或负负得正
    if (op = "000" or op = "001") then
      if (sa > 0 and sb > 0 and signed(y_inner) < 0)
        or (sa < 0 and sb < 0 and signed(y_inner) > 0) then
        ovf <= '1';
      end if;
    end if;
  end process;

  y    <= y_inner;
  zero <= '1' when y_inner = (y_inner'range => '0') else '0';
end architecture rtl;
​

几处写法值得咀嚼。算术右移保留符号位：a(7) & a(7 downto 1)，最高位复制一份再整体右移——这与逻辑右移补零是两回事，处理有符号数时选错就悄悄丢符号。y_inner 与 ovf 在 case 前先给默认值，锁存器从源头断根。变量 sa、sb 只做符号视图方便判断，真实数据流走的是信号——变量当便签的纪律再次兑现。

验证与资源：跑穷举，再看报告

测试台沿用穷举思路，但输入空间是二的十九次方，全枚举不现实——组合电路验证退而求其次：每档运算码枚举代表性输入对，加减覆盖正正、负负、正负、边界值与溢出边界，逻辑与移位各抽全零、全一、交替码。期望值在测试台里用整型重算，逐拍比对。跑完修正直到零差异。

综合之后打开报告找资源统计：LUT（查找表）数量、进位链使用。做两个对照实验：实验一把 op 从三位减到两位（砍掉一半运算），看 LUT 降多少——体会运算档位与面积的线性关系；实验二把减法分支改写补码手动版本 resize(ua,9) + resize(not ub,9) + 1，对比报告——你会发现资源几乎不变，工具早就做了同样的化简。这两个实验建立"代码写法"与"电路规模"之间的手感。

⚠️ 常见坑：溢出标志误用无符号进位。carry（无符号进位）与 overflow（有符号溢出）是两个标志：一百二十七加一，carry 是零、overflow 是一。做无符号计数器关心前者，做有符号算术关心后者，混用的 bug 在边界值才现身，仿真必须覆盖到。

💡 关键直觉：ALU 的电路形态是"所有运算并行展开、多路选择器挑答案"，不是"按指令依次执行"。op 稳定后所有运算结果同时就绪，选择的延迟只是选择器一级——这就是组合电路的"指令周期"。

本节要点回顾

• 接口先行且稳定：端口表一定，测试台与下游不再被动返工；
• 减法即补码加法：直接写减号，综合器自动翻译，不必手动取反加一；
• 算术右移复制符号位：a(7) & a(7 downto 1)，与逻辑右移严格区分；
• carry 与 overflow 是两个标志：无符号看进位、有符号看符号翻转；
• 默认值开路：case 前先给全默认，锁存器无处生根；
• 读综合报告：LUT 与进位链数字的变化，是写法影响电路的直接证据。
