5.3 移位寄存器

5.3 移位寄存器

本节摘要：移位寄存器让数据在寄存器里逐位流动，是串并转换与流水线的基础构件。本节实现串入并出与并入串出两个方向的通用模块，讲清移位方向与拼接写法的对应关系，并给出序列检测器这个经典应用。

一排触发器，两种流向

把 N 个 D 触发器级联——前一级的 Q 接后一级的 D，共用时钟——每个时钟沿数据整体挪一格，这就是移位寄存器。数据的进口和出口位置决定了它的身份：串入并出（数据从一端一位位进来，凑齐 N 位后并行输出）用于串行接收；并入串出（并行数据一次装入，再一位位送出）用于串行发送。计算器原型里它有实际戏份：按键扫描如果走串行接口，收发全靠它。

串入并出的核心只有一行：

library ieee;
use ieee.std_logic_1164.all;

entity sipo is
  generic (WIDTH : positive := 8);
  port (
    clk      : in  std_logic;
    rst      : in  std_logic;
    ser_in   : in  std_logic;                     -- 串行输入
    par_out  : out std_logic_vector(WIDTH-1 downto 0)
  );
end entity sipo;

architecture rtl of sipo is
  signal reg : std_logic_vector(WIDTH-1 downto 0) := (others => '0');
begin
  process (clk)
  begin
    if rising_edge(clk) then
      if rst = '1' then
        reg <= (others => '0');
      else
        reg <= reg(WIDTH-2 downto 0) & ser_in;    -- 左移：整体左挪，右端进新位
      end if;
    end if;
  end process;
  par_out <= reg;
end architecture rtl;
​

移位的本质是拼接：reg 的低 WIDTH-1 位拼上新输入，整体赋回 reg。方向口诀：& ser_in 在右边是左移，最先进入的位最终到达 reg 的最高位——先发的位在高位，这与串行协议"先发高位或先发低位"的约定直接相关，接口设计时必须写进注释。

并入串出方向相反，还要解决"何时装载"：

entity piso is
  generic (WIDTH : positive := 8);
  port (
    clk, rst, load : in  std_logic;
    par_in  : in  std_logic_vector(WIDTH-1 downto 0);
    ser_out : out std_logic
  );
end entity piso;

architecture rtl of piso is
  signal reg : std_logic_vector(WIDTH-1 downto 0) := (others => '0');
begin
  process (clk)
  begin
    if rising_edge(clk) then
      if rst = '1' then
        reg <= (others => '0');
      elsif load = '1' then
        reg <= par_in;                            -- 并行装载
      else
        reg <= reg(WIDTH-2 downto 0) & '0';       -- 左移，最高位将被挤出去
      end if;
    end if;
  end process;
  ser_out <= reg(WIDTH-1);                        -- 高位先出
end architecture rtl;
​

ser_out 直接取 reg 的最高位——每次移位，最高位被挤出去，正是"发送"。装载优先于移位，if-elsif 顺序再次兑现优先级规则。

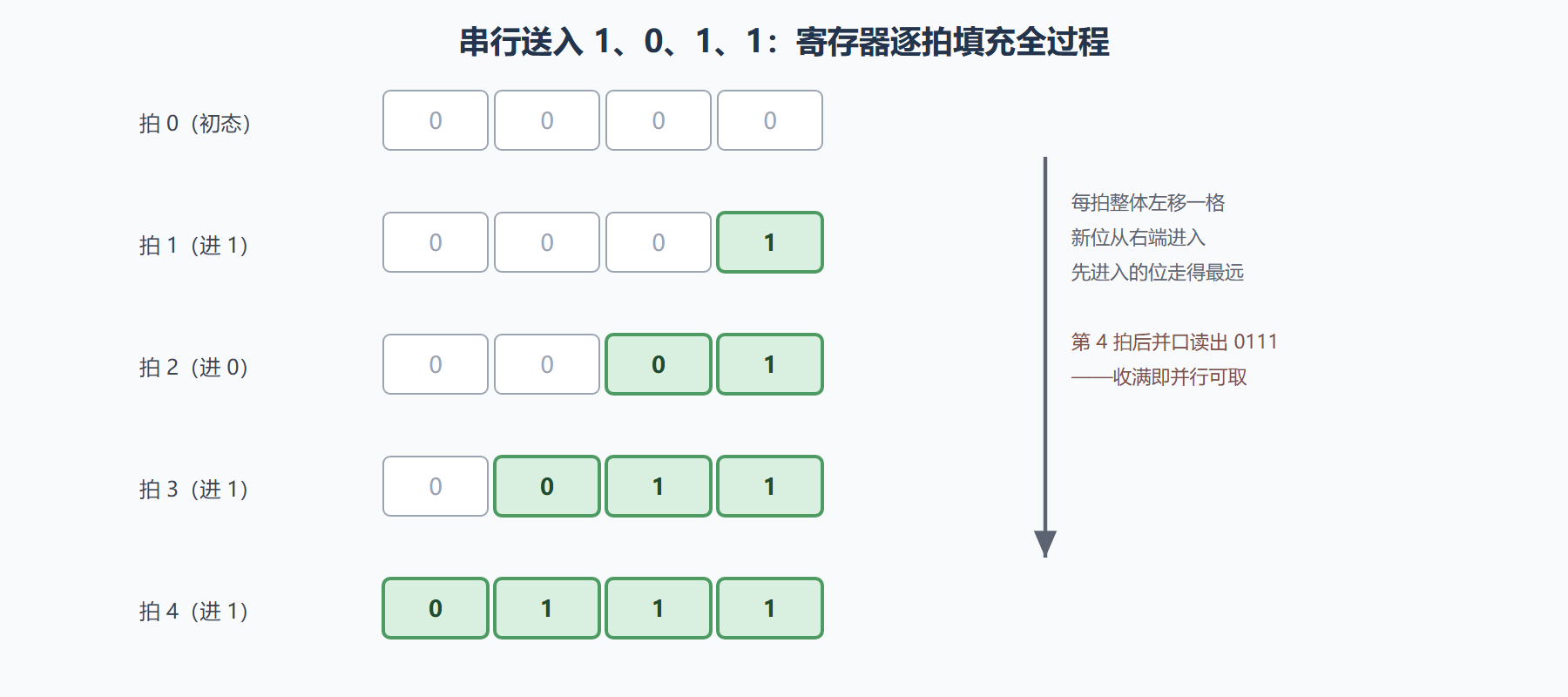

图：串入并出的逐拍填充过程

经典应用：滑窗序列检测

移位寄存器最常见的用法是滑动窗口：让最近的 N 位一直住在寄存器里，随时与目标模式比对。检测串行流里的序列 1-0-1-1：

architecture rtl of detect1011 is
  signal window : std_logic_vector(3 downto 0) := (others => '0');
begin
  process (clk)
  begin
    if rising_edge(clk) then
      window <= window(2 downto 0) & ser_in;      -- 滑窗更新
    end if;
  end process;
  hit <= '1' when window = "1011" else '0';       -- 组合比较
end architecture rtl;
​

每个时钟沿窗口左滑一位，比较器持续盯着窗口内容——两行核心逻辑完成了"连续监视串行流"的任务。这个结构与第 5.4 节的状态机检测器功能相同，对比二者是很好的练习：滑窗写法直白、多占触发器；状态机省资源、但要画状态图。工程上位宽小用滑窗、位宽大或流程复杂用状态机。

验证：双端口都要看

测试台发一组已知序列，比如 1、1、0、1、1、0、1、1，同时监视 par_out 与 hit：逐拍记录窗口内容，验证每次移位后各位的相对位置不变（整体平移）；hit 必须恰好在窗口内容等于 1-0-1-1 的拍拉高。串行模块的波形验证技巧是把窗口内容拼成一个信号显示（很多波形工具支持把向量按二进制显示），肉眼直接读"1-0-1-1"比逐位核对快得多。

⚠️ 常见坑：移位方向与协议要求不一致——发送方最高位先出、接收方却按最低位先收，数据全镜像。串行接口设计的第一件事是把"谁先谁后"写进两端的注释，测试台里用回环（发什么收什么）先自证。

💡 关键直觉：移位寄存器是"传送带上的格子"。每拍全体向前挪一格，新货从一端上、旧货从另一端下；滑窗是"永远盯着传送带最后上的几件"。

本节要点回顾

• 移位即拼接：reg(W-2 downto 0) & 新位，拼接位置决定方向；
• 串入并出收数据，并入串出发数据，load 优先于移位；
• 滑窗检测：窗口常驻最近 N 位，组合比较即时报；
• 先后次序写进注释：串行协议的位序两端必须一致，回环自测；
• 流水线本质也是移位：每级寄存器之间的组合逻辑就是流水级。

实战延伸：移位寄存器的两类工程场景

场景 1：串行-并行转换

把 N 位串行数据流转换成 N 位并行总线（典型应用：SPI 接收器）：

process(clock)
begin
    if rising_edge(clock) then
        if shift_en = '1' then
            shift_reg <= shift_reg(6 downto 0) & serial_in;
        end if;
    end if;
end process;
parallel_out <= shift_reg;
​

场景 2：延迟线

把信号延迟 N 个时钟周期（典型应用：流水线、对齐信号）：

process(clock)
begin
    if rising_edge(clock) then
        if ce = '1' then
            delay_pipe(0) <= data_in;
            for i in 1 to N-1 loop
                delay_pipe(i) <= delay_pipe(i-1);
            end loop;
        end if;
    end if;
end process;
data_out <= delay_pipe(N-1);
​

资源评估

在 FPGA 里，移位寄存器会被推断为 SRL（移位寄存器查找表，Xilinx）或 ALTSHIFT_TAPS（Intel）。16 位以内的移位用 SRL 很高效，超过则综合为多个 SRL 串联或触发器链。Vivado 报告会显示用了多少 SRL。

反模式

"for generate" 实现移位寄存器：

gen: for i in 0 to N-1 generate
    dffs: dff port map(clk => clock, d => data_in, q => sig(i));
end generate;
​

这种写法每个 DFF 占一个 slice 寄存器，但 SRL 模式下 1 个 slice 就能存 16 位。资源浪费 16 倍。
