5.4 状态机：Moore 与 Mealy 双实现

5.4 状态机：Moore 与 Mealy 双实现

本节摘要：状态机是时序设计的"大脑"，由状态寄存器、次态逻辑、输出逻辑三件套组成。本节用同一需求（检测串行序列）分别实现 Moore 与 Mealy 两种状态机，对照状态数、输出时序与抗扰能力的差异，建立两种结构的选型手感。

先画图，再写码

状态机的需求表达就是一张状态图。以检测串行流中的序列 1-0-1-1 为例，先画 Moore 版：状态记录"当前已匹配到目标序列的第几位"。上电在空闲态 S0；收到 1 进 S1（匹配了一位）；S1 收 0 进 S2；S2 收 1 进 S3；S3 再收 1 进 S4（匹配完成，输出检测脉冲）；任何状态收到不符位都退回合适的状态。输出只在 S4 拉高——Moore 的输出只由状态决定。

注意 S3 收 0 回 S1 而不是 S0——因为尾部的 1 可以当新序列的开头，这种"重叠匹配"的细节只有在画图时才会暴露，这正是"先画图"的价值。

Moore 实现：三件套的标准写法

VHDL 写状态机的标准姿势是枚举类型 + 双进程：

library ieee;
use ieee.std_logic_1164.all;

entity seq_det_moore is
  port (
    clk, rst : in  std_logic;
    ser_in   : in  std_logic;
    hit      : out std_logic
  );
end entity seq_det_moore;

architecture rtl of seq_det_moore is
  type state_t is (S0, S1, S2, S3, S4);   -- 状态用枚举，可读且免编码烦恼
  signal state : state_t := S0;
begin
  -- 进程一：次态逻辑 + 状态寄存器（单进程写法，紧凑）
  process (clk)
  begin
    if rising_edge(clk) then
      if rst = '1' then
        state <= S0;
      else
        case state is
          when S0 => if ser_in = '1' then state <= S1; end if;
          when S1 => if ser_in = '0' then state <= S2; end if;
          when S2 => if ser_in = '1' then state <= S3;
                     else state <= S0; end if;
          when S3 => if ser_in = '1' then state <= S4;
                     else state <= S1; end if;
          when S4 => if ser_in = '1' then state <= S1;
                     else state <= S0; end if;
          when others => state <= S0;
        end case;
      end if;
    end if;
  end process;

  -- 输出逻辑：纯组合，只看状态
  hit <= '1' when state = S4 else '0';
end architecture rtl;
​

状态用 type state_t is (...) 枚举声明，综合器自动分配编码（通常顺序二进制）。要显式控制编码（比如格雷码防毛刺、独热码省译码逻辑），可以加 encoding 属性或改用常量向量定义状态——初学阶段交给工具即可。

Mealy 实现：少一个状态，快一拍

Mealy 机把输入也纳入输出条件：检测到 S3 状态且当前输入为 1，即可立刻宣布命中，不必专门设 S4。状态图少一个节点，输出提前一拍：

architecture rtl of seq_det_mealy is
  type state_t is (S0, S1, S2, S3);       -- 少了 S4
  signal state : state_t := S0;
begin
  process (clk)
  begin
    if rising_edge(clk) then
      if rst = '1' then
        state <= S0;
      else
        case state is
          when S0 => if ser_in = '1' then state <= S1; end if;
          when S1 => if ser_in = '0' then state <= S2; end if;
          when S2 => if ser_in = '1' then state <= S3;
                     else state <= S0; end if;
          when S3 => if ser_in = '1' then state <= S3;  -- 命中且尾部可重叠
                     else state <= S1; end if;
          when others => state <= S0;
        end case;
      end if;
    end if;
  end process;

  -- 输出逻辑：状态与输入共同决定
  hit <= '1' when state = S3 and ser_in = '1' else '0';
end architecture rtl;
​

Mealy 版 S3 收 1 停留在 S3——序列 1-0-1-1-1-1 连续命中，状态不必绕行，输出在输入有效的同一拍拉高。

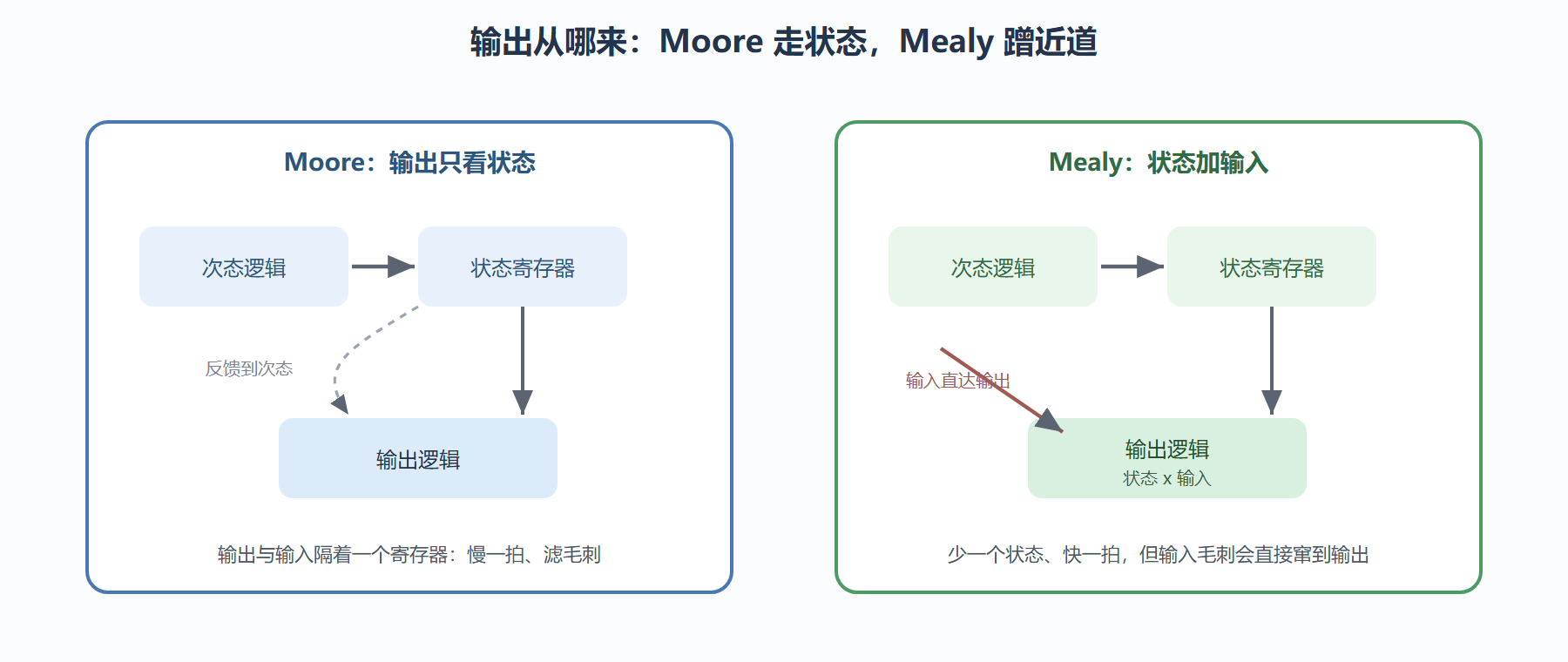

图：两种结构的信号路径对比

双实现同台验证：差异看得见

给两版状态机喂同一串激励：1、0、1、1、0、1、0、1、1、1。对照波形找三处差异。差异一：状态数，Mealy 比 Moore 少一个状态，触发器占用更省。差异二：命中时刻，在序列第二次出现处，Mealy 的 hit 与最后一位输入同拍拉高，Moore 的 hit 晚一拍（要先跳进 S4）。差异三：毛刺敏感，Mealy 的 hit 是组合输出，输入在时钟间抖动会直接在 hit 上抖出毛刺；Moore 的 hit 从寄存器出发，天生干净。把 hit 定义成寄存器输出（在时钟进程里赋值）可以给 Mealy 补上这一拍延迟，代价是又变回"慢一拍"——工程上常见的折中是 Mealy 逻辑 + 输出打一拍。

⚠️ 常见坑：状态机的 when others 漏写，或复位只复位了状态寄存器、忘了输出寄存器——前者在状态编码出现非法值时（例如上电亚稳态）整机卡死，后者复位后输出乱跳一拍。case 永远兜底，复位永远成套。

💡 关键直觉：状态机三件套——"记住现在（寄存器）、算出下一步（次态逻辑）、决定说什么（输出逻辑）"。画图时先写清每个状态"收到什么、去哪里、说什么"，代码只是把这张表抄进去。

本节要点回顾

• 先画状态图再写代码，重叠匹配这类细节只有图会提醒你；
• 枚举类型定义状态，编码交给工具，可读性优先；
• 单进程写法紧凑，双进程写法结构清晰，工程两种都常见；
• Moore 输出慢一拍但干净，Mealy 省状态快一拍但怕毛刺；
• 毛刺敏感场景给 Mealy 输出打一拍，用一拍延迟换信号质量；
• when others 兜底 + 成套复位，是状态机的两条安全带。
