4.2 PID参数的工程整定

4.2 PID参数的工程整定

本节摘要：整定是把 PID 从"能跑"调到"跑得好"的手艺。本节给出临界比例度法与衰减曲线法的完整操作步骤、经验法口诀，以及判读响应曲线的定性标准，并用一个换热器出口温度回路的整定全过程把方法落地。整定的核心不是背数字，而是建立"扰动—响应—参数"之间的因果直觉。

整定前先回答三个问题

第一，这个回路的控制目标是什么？不是所有回路都要"最快回到设定值"——精馏塔灵敏板温度追求平稳优先，允许慢慢回来；而压缩机防喘振回流阀要以快为命。目标不同，参数取向完全不同。第二，允许做多大试验？临界比例度法要把回路推到等幅振荡边缘，工艺上不一定允许；衰减曲线法只需 4 比 1 衰减，扰动温和得多。第三，过程特性拿到没有？滞后时间、时间常数的粗略值决定了初始参数的量级。三问答完，才轮到方法登场。

临界比例度法：经典的教科书流程

也称 Ziegler-Nichols 闭环法，步骤五步：

一、置积分时间最大（积分作用最弱）、微分时间归零，回路投自动。二、从大比例度（弱比例作用）开始，逐步减小比例度（加强比例作用），每次观察若干分钟。三、找到临界比例度——回路出现等幅振荡时所对应的比例度，记下此刻的振荡临界周期。四、按经验公式计算：纯 P 控制比例度取临界值的两倍；PI 控制比例度取 2.2 倍、积分时间取临界周期除以 1.2；PID 控制比例度取 1.7 倍、积分时间取临界周期的一半、微分时间取临界周期的八分之一。五、按"先比例、再积分、后微分"的顺序设置，观察响应，微调收尾。

⚠️ 安全前提：临界振荡只能出现在允许波动的过程上，且试验前必须确认联锁不会误动作、操作员守在现场随时可切手动。带联锁的温度回路、易超压的容器回路禁用此法，改用衰减曲线法。

衰减曲线法：更温和的工业主流

把目标从"等幅振荡边缘"退到"4 比 1 衰减"（第一个波峰与第二个波峰幅度之比约 4:1），扰动小得多。操作：纯比例作用下给设定值一个小阶跃（一般取量程的百分之五以内），调节比例度直到响应呈 4 比 1 衰减，记下此时的比例度与衰减振荡周期；然后按公式取参：PI 控制比例度取 1.2 倍衰减比例度、积分时间取周期的一半；PID 控制比例度取 0.8 倍、积分时间取周期的 0.3 倍、微分时间取周期的 0.1 倍。对要求更平稳的慢过程，可用 10 比 1 衰减准则，参数更保守。

经验法：老师傅的试凑口诀

现场最常用的其实是经验试凑，口诀化的操作逻辑："先比例、后积分、再微分；曲线振荡很频繁，比例度盘要放大；曲线漂浮绕大弯，比例度盘往小扳；曲线偏离回复慢，积分时间往下降；曲线波动周期长，积分时间再加长；曲线振荡频率快，先把微分降下来。"口诀背后是清晰的因果表：

一个完整的整定案例

对象：某换热器出口温度回路，量程 0 到 200 摄氏度，正常操作 150 摄氏度，工艺允许波动正负 2 摄氏度，允许做 4 比 1 衰减试验。

初始投运：按经验公式取初值——温度回路比例度 80、积分时间 240 秒、微分时间 60 秒，回路投自动，观察半小时，设定值小阶跃到 152 摄氏度。

第一次响应：曲线缓慢爬升，超调几乎为零，但回归 150 用了近二十分钟——衰减过头，过程太保守。判断比例弱、积分弱。

第二步：比例度降到 60，积分时间减到 180 秒。响应明显加快，第一个波峰 154 摄氏度，第二个 151.5 摄氏度，波峰比约 3.5 比 1，接近目标但超调略大（4 摄氏度超调已越过工艺余量的一半）。

第三步：比例度回调到 70，积分时间保持 180 秒，微分时间从 60 秒减到 40 秒（减小微分对超调的放大）。再次阶跃：波峰 152.8 摄氏度，回归时间八分钟，波峰比约 4 比 1，满足工艺余量。收尾：连续观察一个班次，包含两次进料量扰动的自然试验，扰动后最大偏差 1.8 摄氏度、十分钟内回归——整定完成，参数记入回路文档。

这个案例体现整定的真实节奏：小步试探、单参数优先、以工艺余量为验收线，而不是追求教科书式的理想曲线。

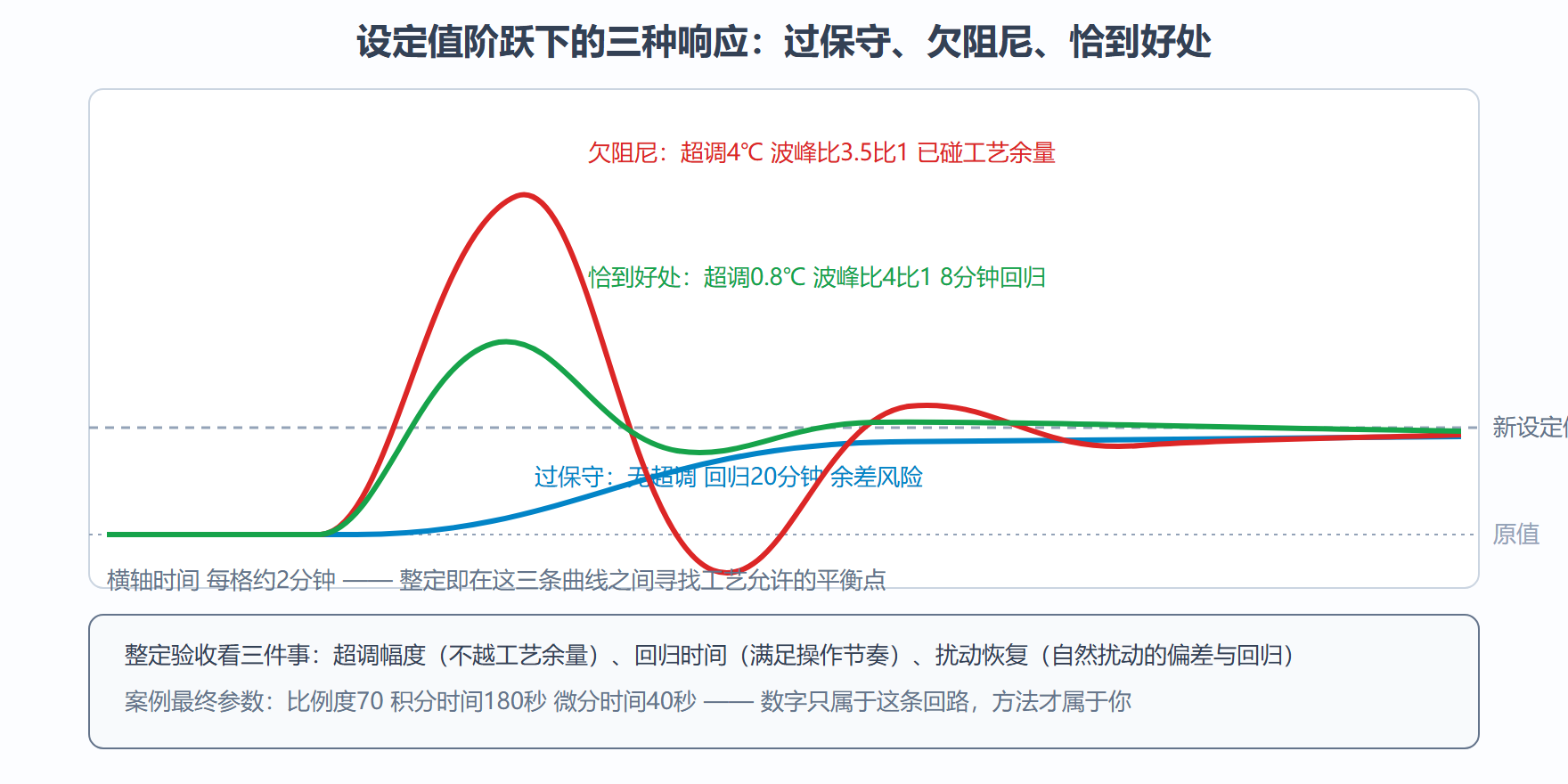

图：同一回路三组参数的阶跃响应对比

整定的边界：什么时候该怀疑参数

有一类"整不好"的回路，问题根本不在参数。特征包括：怎么调都振荡（查阀门——定位器死区、阀芯空程会制造极限环）；响应忽快忽慢（查测量——噪声或滤波配置不当）；负荷不同表现天差地别（过程非线性，考虑阀门特性匹配或增益调度）。口诀是"先问回路、再问参数"：阀门、测量、过程特性三处体检做完，才轮到参数整定。这也是老师傅与新手拉开差距的地方——新手对着参数表打转，老手先去看阀门。

本节要点回顾

• 整定三问：控制目标、允许试验强度、过程特性，先于方法选择
• 临界比例度法五步：找等幅振荡、记临界周期、按公式取参，联锁敏感回路禁用
• 衰减曲线法以 4 比 1 衰减为目标，扰动温和，是工业主流
• 经验试凑的口诀本质是"响应现象到参数方向"的因果表
• 验收三件事：超调不越工艺余量、回归时间满足节奏、自然扰动恢复合格
• 先问回路再问参数：阀门死区、测量噪声、过程非线性是"调不好"的三大元凶

单回路到顶之后，还有一类问题单靠参数无解——下一节升级回路结构。

工程整定的完整操作记录模板

给一个可以在现场照用的整定记录模板。回路信息：位号、被控变量与单位、执行器类型、工艺正常工况描述。试验记录：整定前的原参数、阶跃试验的幅度（建议设定值变化的 3-5%）、响应曲线截图（贴趋势图）、读出的滞后时间与时间常数。初值计算：按衰减曲线法或 Z-N 公式算出的初值（写明所用公式）。现场修正过程：每一轮的参数与响应特征（"比例 2.0 振荡 3 周期衰减比约 4:1，可接受"），最终参数与验证结果。遗留事项：阀位饱和区、扰动源、后续观察点。这份模板的深层价值在两处：其一，它把整定从"老师傅的手感"变成"可复现的流程"——新人照模板做，八成回路的整定能达到老师傅水准；其二，记录本身是过程模型的免费档案——某回路历年整定记录的变化，就是该回路设备劣化（阀门磨损、换热器结垢）的趋势证据。整定记录是控制工程师的时间机器。
