6.4 完整案例：溶解效果的时间与阈值联动

6.4 完整案例：溶解效果的时间与阈值联动

本节摘要：本案例实现游戏里最常见的消失效果：物体从噪声碎裂边缘开始逐渐烧蚀殆尽，边缘带黄红两段灼烧色，溶解进度由脚本实时驱动。案例覆盖机制推导、完整节点清单、脚本对接、边缘配色与性能取舍。

案例背景与机制推导

需求来自一个 Boss 战收尾演出：Boss 击杀后身体从随机碎裂处开始消散，碎裂边缘有烧灼的亮色，整个过程两秒，进度由演出脚本控制。动手前先把机制想成一句话：噪声值和阈值比大小，比输了的像素丢弃，刚好比赢的位置上亮色——噪声决定"从哪里开始碎"（空间维度），阈值决定"碎到什么程度"（进度维度），时间维度则由脚本把阈值从零推到一。

回忆 6.2 节的 Alpha 裁剪路线：噪声接 Alpha、固定值接阈值，拖阈值就能控制破洞范围——溶解已经是半成品。本案例补三件事：阈值由属性驱动而非手动拖；边缘加两段灼烧色；把"刚好在边缘"的区域识别出来。

骨架版：节点清单

新建 Unlit 图，表面选项勾选 Alpha Clipping。节点分四组：

噪声组：Texture2D 属性 DissolveNoise（噪声贴图）接 Sample Texture 2D，UV 用默认（模型 UV），R 通道输出备用。用贴图而非节点噪声的理由：溶解期间整张图逐像素计算，贴图采样比程序噪声便宜，且美术可以按项目风格换图。

进度组：Vector1 属性 DissolveProgress（滑条零到一）接 Alpha Clip Threshold 端口，同时引出一份备用。

边缘识别组：Sample 的 R 输出与 Progress 相减（Subtract），取绝对值（Absolute），接 Smoothstep（Edge1 为 0、Edge2 为 0.08），输出是"距离边缘越近值越大"的边缘带——绝对值相减在数学上就是距离场，这是本案例唯一需要想明白的一步：噪声值减阈值接近零，说明这个像素"刚好卡在碎裂边界上"。

配色组：三段颜色——正常显示区用主贴图颜色（另一张采样接 Base Color），边缘带先叠 EdgeColorInner（亮黄），再在更窄的外圈叠 EdgeColorOuter（暗红）。窄外圈的做法：把距离场的 Smoothstep 第二个 Edge 改小（0.03）再算一份，两份边缘带按"内圈减外圈"的层次用 Add 与 Multiply 组合叠加。

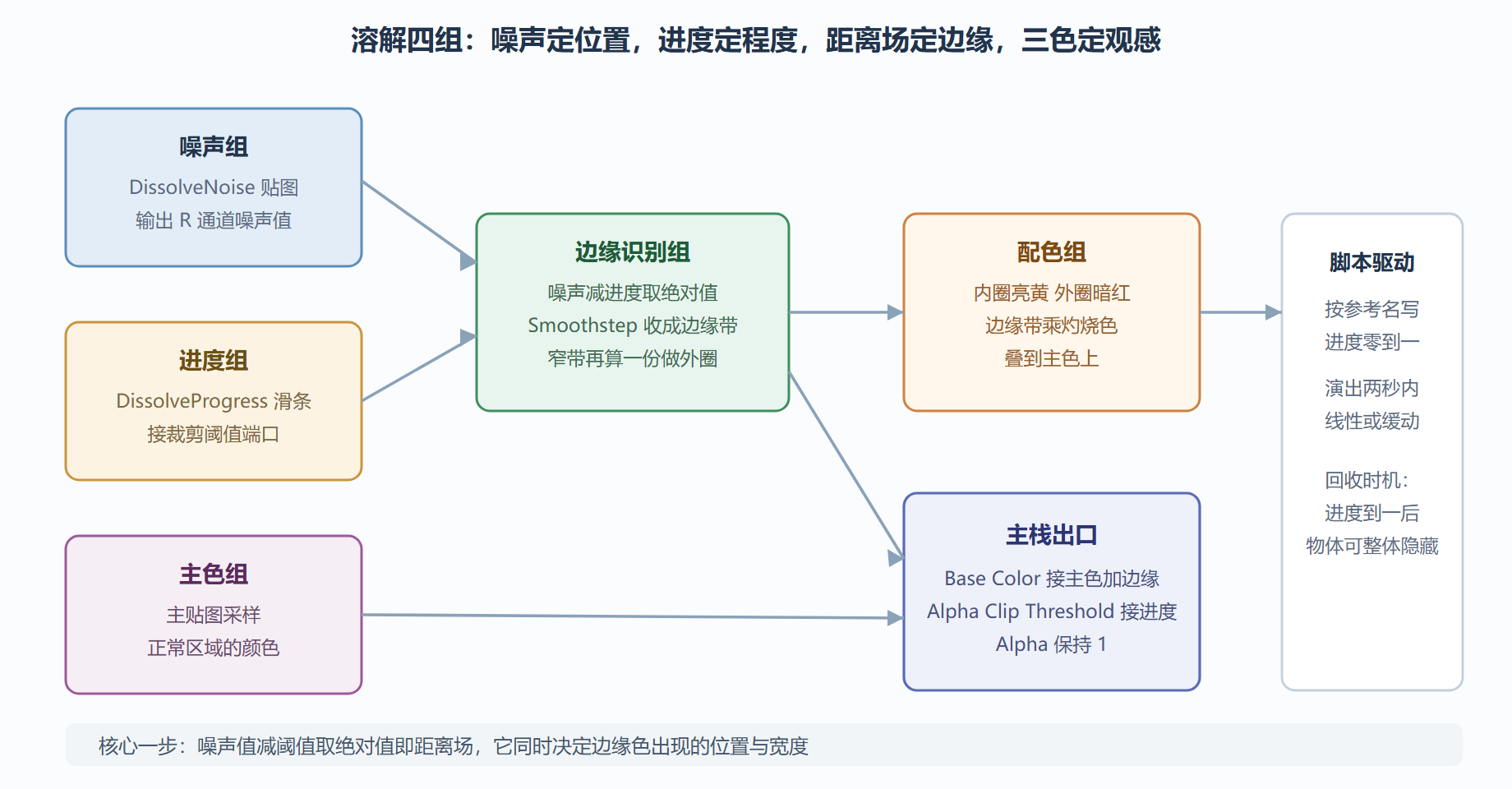

图：溶解效果的完整节点结构与数据流

完整版：脚本联动与演出参数

骨架版保存后，在编辑器里手动拖 DissolveProgress 滑条，物体从完整到碎裂消散连续变化——先手测再接脚本，是"图与代码分工"的验证习惯。脚本侧按 2.2 节讲的参考名约定对接：

using UnityEngine;
using System.Collections;

public class DissolveEffect : MonoBehaviour
{
    public Material dissolveMaterial;   // 溶解材质实例
    public float duration = 2f;         // 演出时长两秒
    private static readonly int ProgressId = Shader.PropertyToID("_DissolveProgress");

    public IEnumerator Dissolve()
    {
        float t = 0f;
        while (t < 1f)
        {
            t += Time.deltaTime / duration;
            // 按参考名推进度，图侧不需要任何改动
            dissolveMaterial.SetFloat(ProgressId, Mathf.Clamp01(t));
            yield return null;
        }
        // 进度到一后整像素全部被裁掉，可安全隐藏或回收物体
        gameObject.SetActive(false);
    }
}
​

三个演出细节值得调。缓动：线性推进显得机械，把脚本里的 t 换成 Mathf.SmoothStep(0, 1, t)，消散先慢后快再收尾，观感立刻专业。贴图流动：把噪声采样的 UV 接上 4.3 节的慢速滚动（速度 0.05 量级），碎裂图案在消散过程中缓慢蠕动，烧灼感明显增强，成本只多几条乘加。双向使用：进度从一推回零就是"从碎裂中重构"——复活、传送落地、怪物刷新全是同一个材质反向播放。

调参版：两个取舍点

边缘色的性价比：两段边缘色比一段多约六个节点（一次窄带距离场加一次混色），观感提升显著，属于值得花的成本；如果项目要走极致低端机型，砍掉外圈暗红只留内圈亮黄，机制不动。裁剪还是混合：本案例用裁剪（被消散的像素不产生填充），如果需求是"化为半透明烟雾淡出"，那就该换成混合路线加菲涅尔烟雾——两种消失美学对应两条路线，需求评审时就该定下。

⚠️ 三个高频坑：噪声贴图忘了设为可重复（Wrap Mode 非 Repeat 时消散后期出现平移错位感）；Progress 属性没暴露导致脚本找不到（材质面板不可见时检查 Exposed 勾选）；多个物体共用一个材质实例时溶解进度互相干扰——每个物体必须有自己的材质实例（脚本里用材质的实例化拷贝，而非共享材质）。

边缘色的时间语义

两段边缘色的分工再抠一层：内圈亮黄是"正在燃烧的边界"，外圈暗红是"烧过的余烬"。这个语义分配给了调参一个方向感：演出偏暴烈，内圈加宽、亮度提高；偏冷峻，两圈都收窄、饱和度压低。第三段颜色的扩展也顺理成章：最外圈加一段深灰或焦黑（比外圈更窄），烧灼的完整叙事就有了"未燃、燃烧、余烬、焦痕"四态。三段色各自独立成属性后，同一套机制覆盖火焰、酸蚀、冰冻碎裂三种风格——变的是配色，不变的是距离场。

问题：溶解到一半性能突然下降是怎么回事？

检查两件事。第一件：是否中途打开了泛光之类的后处理联动——部分演出会在溶解触发时叠加辉光，后处理成本是突然出现的。第二件：是否触发了变体编译——溶解材质如果带着关键字（比如边缘色开关），进度推进途中某些逻辑路径首次被执行，7.3 节的即时编译尖峰在此显现。两个检查点都不在溶解节点链本身——"动态效果的性能问题在机制之外"是个高频规律。

封装前的接口规划

7.1 节将把本案例封装成 Sub Graph，现在先做接口规划：进组件的是噪声机制、距离场、边缘配色；留在调用方的是主贴图颜色与裁剪阈值端口。接口清单五项：Noise、Progress、EdgeInner、EdgeOuter、EdgeWidth。规划的意义在于提前暴露设计决策——比如"组件不管主色"这条，保证了组件对任何材质通用。先规划再动手，封装就不是搬家而是设计。

本节要点回顾

• 一句话机制：噪声与阈值比大小，输者丢弃，边界亮色。
• 距离场是钥匙：噪声减进度取绝对值，边缘识别与配色全靠它。
• 脚本只推进度：图定义机制、脚本控制节奏，参考名对接零耦合。
• 反向即重构：进度倒放就是复活与传送的入场效果。

溶解做完了"消失"，下一节做"活着的水"：顶点动画把平面网格变成起伏水面，多层正弦加波光泡沫，Vertex 块的第一次主角戏。
