2.2 扩散、复合与少子寿命

2.2 扩散、复合与少子寿命

本节摘要：浓度梯度驱动扩散电流，其系数（扩散系数）与迁移率由爱因斯坦关系绑定。非平衡注入的少子一边扩散一边复合，存活时间即少子寿命，走过的平均距离即扩散长度——根号下扩散系数与寿命的乘积。三个复合机制分工明确：直接复合、陷阱复合、俄歇复合。

上一节解决了"电场推着走"，这一节处理另一半：没有电场时载流子也会从浓处向稀处扩散，而且它们随时在消亡。别小看这两个过程——pn 结的正向电流几乎全是扩散电流，二极管的开关速度、BJT 的基区设计、太阳电池的效率红线，全由本节的两个参数（寿命与扩散长度）决定。

扩散：粒子从浓往稀的净流动

往一杯清水里滴墨水，不需要任何外力，墨水自己铺开。载流子同理：某处少子浓度高出平均值，随机热运动就会让净粒子流指向低浓度方向，粒子流正比于浓度梯度，换算成电流还要乘一个电荷与符号。扩散电流密度对电子是电荷乘扩散系数乘浓度梯度（电子带负电，方向取反），对空穴则同向。扩散系数 D 刻画"铺开得多快"，室温硅中 Dn 约 30、Dp 约 12 平方厘米每秒。

爱因斯坦关系把 D 与上一节的迁移率焊在一起：D 等于 μ 乘 kT 除以 q。这个关系不是巧合，两者背后是同一套随机行走统计——漂移是"有偏压的随机行走"，扩散是"无偏压的随机行走"，步长与步频完全相同，速度自然同源。工程上它的价值是省一半测量：测出迁移率，扩散系数白送。

复合：三种消亡方式

热平衡是产生与复合的动态平衡：价带电子不断被热激发到导带（产生），导带电子也不断落回价带（复合），两速率相等，浓度稳定。器件工作的本质是用外加条件打破这个平衡，所以要弄清复合有哪些通道。

第一条通道是直接复合：导带电子直接落回价带空穴。带间直接跃迁在硅这种间接带隙材料里要声子配平动量，概率不高，室温下直接复合寿命可以长达毫秒量级。第二条通道是经由陷阱的间接复合：电子先落入禁带中部的深能级，再从深能级落入价带的空穴，两步各自动量守恒容易满足。这条通道的效率由深能级杂质的浓度决定——单位体积陷阱越多、陷阱能级越靠近禁带中央，寿命越短。金在硅中形成价带上方 0.54 电子伏的深能级，几乎正卡在中央，每立方厘米掺一万亿个金原子，就能把寿命从微秒级压到纳秒级。第三条通道是俄歇复合：电子与空穴复合时能量不发光不放热，而是交给邻近的第三个载流子。它需要"三体相遇"，浓度越高概率越大，因此只在重掺杂或高注入条件下冒头——太阳电池重掺杂发射区的暗电流、激光器大电流下的效率滚降，都是它干的。

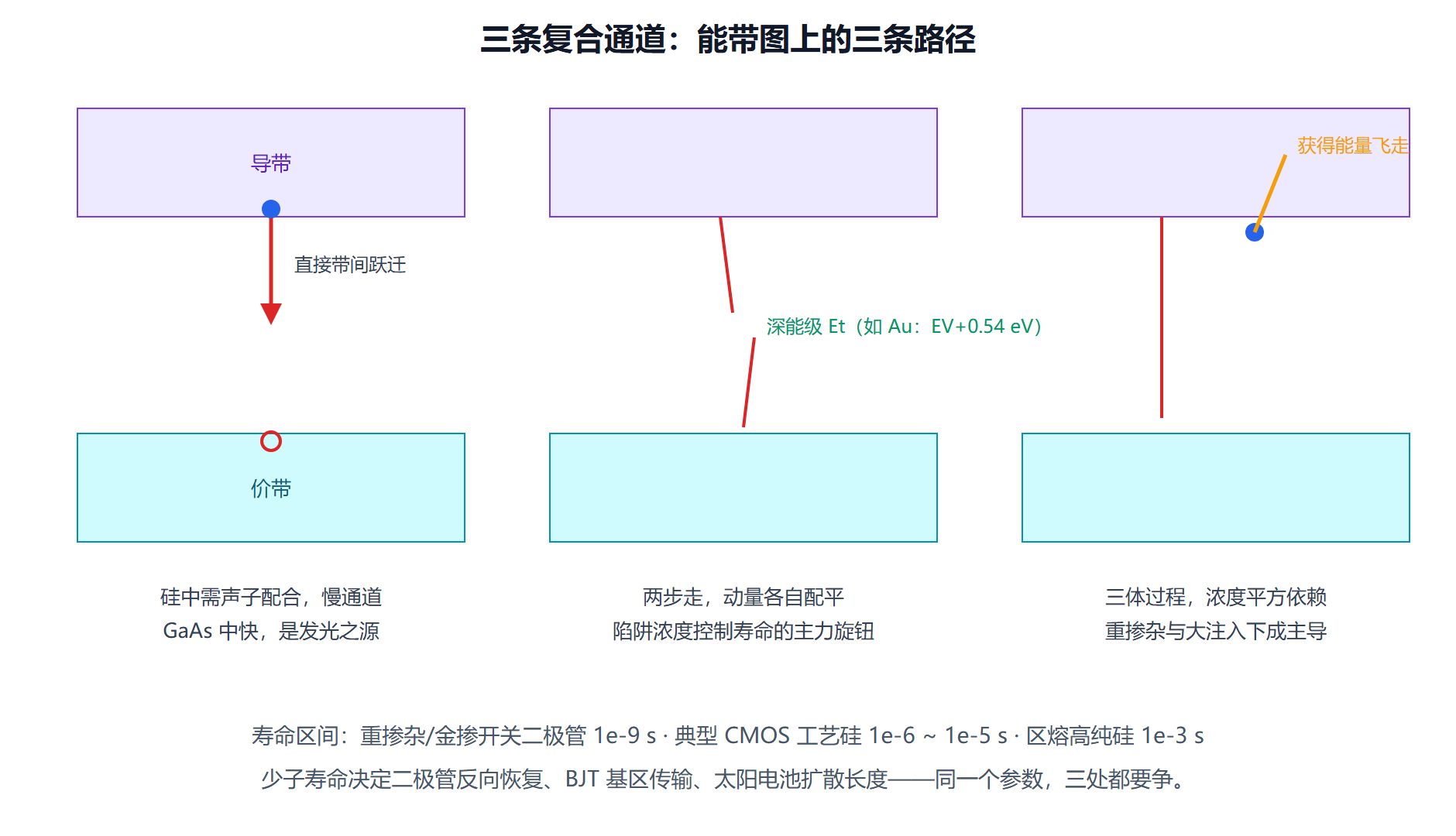

图：三条复合通道与各自的适用区间

少子寿命与扩散长度

寿命这个参数衡量"非平衡载流子能活多久"：用光脉冲往 p 型硅里注入一批额外电子，它们按指数衰减，浓度降到三分之一所需时间就是寿命。衰减快慢由复合通道的总速率决定：陷阱浓度加倍，寿命减半；温度变化会移动各通道的权重。

把寿命换算成距离，就得到本节最重要的输出——扩散长度。注入的少子在存活期内做随机行走，均方位移等于两倍扩散系数乘时间，定义扩散长度 L 为扩散系数与寿命乘积的平方根。量级感受：寿命一微秒、Dn 取 30，扩散长度约五十五微米；寿命一纳秒，则只剩一点七微米。这个距离是"少子器件"的设计标尺——BJT 基区必须远薄于扩散长度，少子才能活着渡过基区；太阳电池里光生载流子必须在扩散长度内被结收集，否则复合损失；开关二极管故意掺金把寿命压短，让存储的少子尽快清空，反向恢复才快。

动手算一遍

概念演算：扩散长度的三次方标尺

例一：BJT 基区
已知：基区少子（电子）寿命 τ = 1e-6 s，Dn = 30 cm2/s
求：扩散长度与基区宽度上限
步骤：
1) L = sqrt(Dn·τ) = sqrt(30 × 1e-6) = sqrt(3e-5) ≈ 5.5e-3 cm = 55 μm
2) 基区宽度需远小于 L，典型取 0.1~0.3 μm
   （现代晶体管远不止靠寿命，还有漂移场帮忙输运）
解读：55 μm 是"天花板尺寸"，基区做得薄是拿传输因子换增益与速度。

例二：开关二极管掺金
已知：未掺金 τ = 1e-6 s，掺金后 τ = 1e-9 s
求：反向恢复时间的量级变化
步骤：
1) 存储时间与 τ 同量级：从微秒级降到纳秒级，快约一千倍
2) 代价：反向漏电流增大（深能级也是产生中心），正向压降略升
解读：快慢与漏电是同一枚硬币的两面，掺金是"花钱买速度"。

例三：太阳电池衬底
已知：τ = 1e-4 s（优质区熔硅），Dn = 35 cm2/s
求：光生电子的平均收集距离
步骤：
1) L = sqrt(35 × 1e-4) ≈ 5.9e-2 cm ≈ 590 μm
2) 电池厚度 180 μm < L，体内光生载流子基本都能走到结区
解读：这就是为什么高效硅电池要用高少子寿命的硅料——
     寿命就是材料把光变成电的"保质期"。
​

常见误读

• 把寿命当成材料固有属性。寿命主要由痕量深能级杂质与缺陷决定，同一块硅不同工艺段处理过后寿命可以差三个数量级；它测的与其说是硅，不如说是硅里的"脏东西"。
• 混淆平衡载流子与过剩载流子的行为。多子浓度基本钉死在掺杂值，光照或注入改变的是少子（过剩载流子）；准费米能级的分离描述的正是这种非平衡态，第六章的阈值反型、第三章的正偏注入都用它说话。
• 认为复合只有坏处。逻辑器件盼着载流子快点消失以降低漏电，开关电路靠人为缩短寿命提速；只有光电器件把长寿命当宝贝。参数无好坏，场景定优劣。

至此，输运与复合两块砖齐了。下一章把它们组装成器件世界最重要的单一结构：pn 结——一块晶体里的费米能级战争。

四、少子寿命的工程两面性

少子寿命是个"想要时嫌短、不想要时嫌长"的参数，工程上要两面看。要它长的一面：太阳能电池与光电探测器里，寿命决定光生少子能不能活着越过结被收集——硅太阳能电池绞尽脑汁把体寿命做到毫秒级、表面用钝化层压住复合速度，效率的每一个百分点都在为寿命续命。要它短的一面：快恢复二极管与 IGBT 里，漂移区存储的少子电荷是关断拖尾的元凶，用铂或电子辐照刻意引入复合中心把寿命压短，开关损耗立降——代价是正向压降抬高，这是一个纯粹的工程折衷，没有免费的午餐。两头一起看：寿命对温度的依赖（通常随温度升高而变长）让高温下的开关拖尾更长、热点的正反馈更强——功率器件的热设计必须把这条曲线算进去。学会用"寿命"这一个参数串起光伏、功率、逻辑三个世界的不同诉求，你就真正掌握了复合章节的精髓——同一个物理量，在不同器件里扮演着天使与魔鬼。
