3.3 结电容与开关速度

3.3 结电容与开关速度

本节摘要：pn 结有两张"电荷储蓄卡"：反偏时耗尽层电荷随电压增减，构成势垒电容，反压越高电容越小；正偏时中性区储存的注入少子构成扩散电容，随电流正比增长。关断时清空这些少子需要时间，这就是反向恢复——普通整流管几十纳秒到几微秒，快恢复与肖特基管把它压到几纳秒。

上一节的二极管工作在直流，这一节让电压动起来。数字电路里的二极管每秒开关几十亿次，开关损耗与速度上限由本节的两个电容与一批存储少子决定。概念上没有新物理——耗尽层与少子注入都是旧知识——新的只是"电荷随电压变化"这个视角：电容的定义。

从一个数字开始：一皮法的来历

电容的定义是电荷对电压的变化率。pn 结反偏时，耗尽层里的固定电荷（电离杂质）随反压升高而增多——耗尽层变宽，暴露出更多离子。这份"电压改一点、电荷改一截"的关系就是势垒电容。突变结的公式干净：电容等于介电常数乘面积除以耗尽层宽度，跟平行板电容一模一样——耗尽层就是那块"介质板"，两侧中性区就是"极板"。代入上一节的数字：1e16 对称结、面积一百微米见方（一乘十的负四次方平方厘米），零偏时耗尽层 0.43 微米，电容约 2.4 皮法；反偏十伏时耗尽层展宽到约 1.6 微米，电容缩到 0.65 皮法。

"反压越高、电容越小"这个特性被做成器件：变容二极管专门用于压控振荡器与调谐电路，用一个电压遥控电容值，变化比可达数倍。反过来它也是麻烦：高速电路里每个反偏结都是一个随电压变的寄生电容，混频器与分频器的杂散响应常从这里漏出去。

扩散电容与反向恢复：少子的账单

正偏时另一种电容登场。注入的少子按指数分布储存在中性区里，总量正比于正向电流——电流越大，储存的少子越多。电压波动时这份电荷跟着增减，等效成电容，即扩散电容。它与势垒电容的分工很清楚：反偏只有势垒电容，正偏大电流下扩散电容通常大得多。

扩散电容本身不慢，麻烦在于"先清账、后关断"。把一只导通的二极管瞬间反向：它不会立刻截止——中性区还存着一大批少子，它们必须先被抽回（反向电流）或复合掉，电荷清空后耗尽层才能建立、电流才会跌回饱和值。这段清账时间叫存储时间，加上电流跌落与起伏，总称反向恢复时间。普通硅整流管在微秒级；快恢复二极管靠掺金或铂把寿命压短，做到几十纳秒；肖特基二极管（下一章主角）是多数载流子器件，根本不存少子，反向恢复接近零——开关电源的高频整流几乎全线改用它与碳化硅器件，物理理由就在这里。

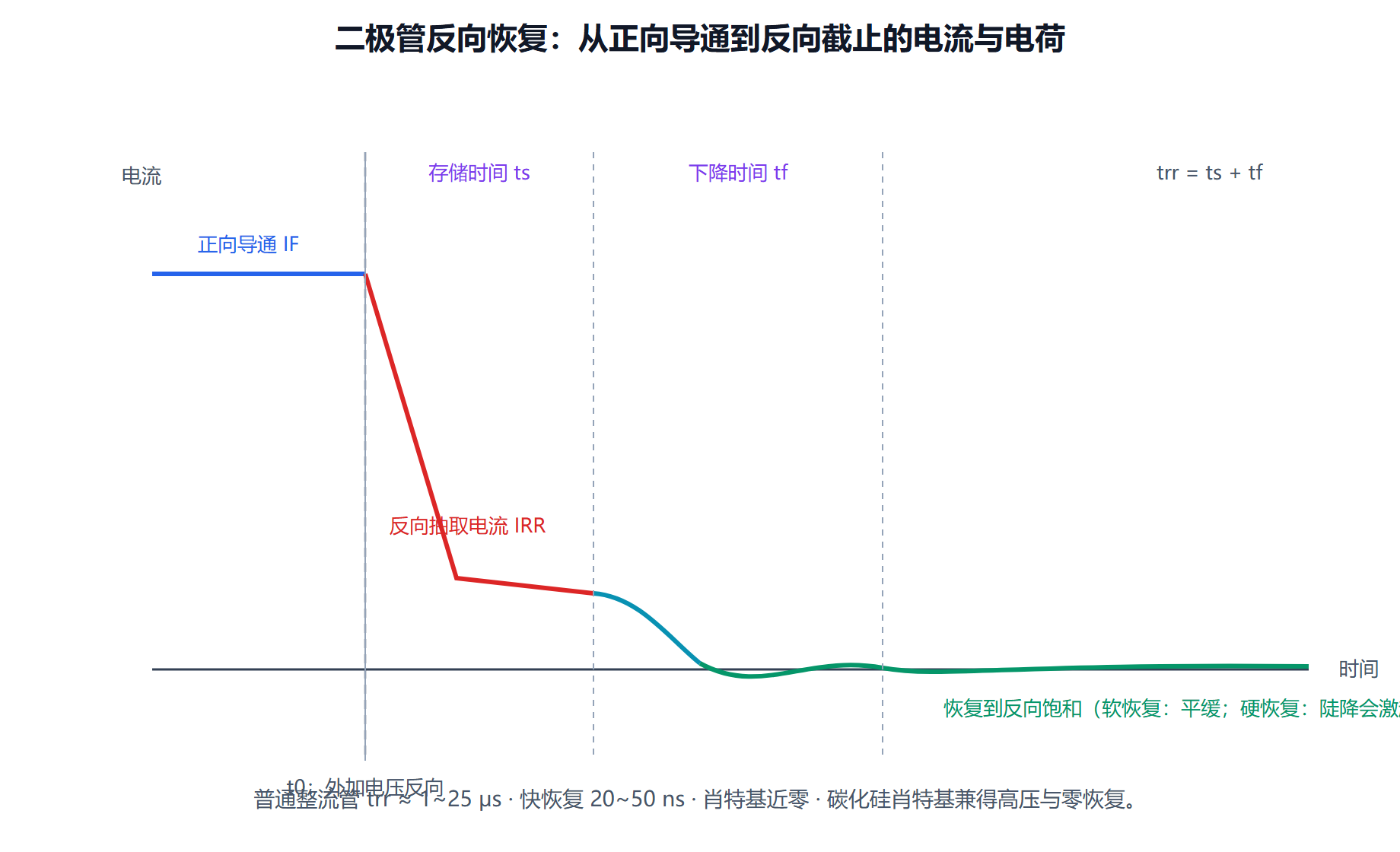

图：反向恢复全过程——电流波形与少子电荷的对应

电荷控制：把开关时间算出量级

反向恢复可以用"电荷控制"模型粗估：关断前储存的少子电荷约等于正向电流乘少子寿命（稳态注入下两者成正比，比例系数即"电荷控制寿命"）。反向抽取电流为 IRR 时，抽走这些电荷需要的时间约为电荷除以 IRR。这给出两条提速路线：缩短寿命（掺金、掺铂、电子辐照），或加大反向抽取电流（电路手段，驱动更费电）。器件与电路在这里再次分工。

概念演算：存储时间的量级

已知：正向电流 IF = 1 A，少子电荷控制寿命 τ = 100 ns
     关断时电路提供的反向抽取电流 IRR = 5 A
求：存储时间量级
步骤：
1) 储存电荷 Qs ≈ IF × τ = 1 A × 100 ns = 1e-7 C
2) 抽取时间 ts ≈ Qs / IRR = 1e-7 / 5 = 20 ns
3) 若改用未掺金的高寿命管（τ = 2 μs）：
   Qs = 2e-7×10 = ... 直接按比例：ts ≈ 400 ns
结论：同样电路里，寿命差二十倍，存储时间差二十倍。
     高频开关电路选管，第一行参数就是 trr 与寿命。
​

陷阱清单

• 把结电容当常数。势垒电容随反压以幂律变化（突变结约负二分之一次方），电路仿真里要用变容模型；拿零偏值当常数，谐振频率会算偏。
• 忽视正偏大电流下的扩散电容。大电流开关时扩散电容比势垒电容大一两个数量级，它是开关损耗的主要存放处，不是"小到可以忽略的二级效应"。
• 把 trr 的高低与耐压高低当成同一维度。高压器件耗尽层厚、少子储存多，trr 天然偏大；想同时要高压与快恢复，得靠碳化硅这类宽禁带材料换赛道，而不是在硅里硬拧参数。
• 忘记温度。寿命随温度变化（深能级的俘获截面温度相关），trr 在结温一百度时比室温常大一倍以上，热设计要按最坏温度校核。

到这里，pn 结的三幅面孔——平衡态、静态偏置、动态开关——全部讲完。这是全书第一次完成"从掺杂到器件行为"的完整闭环。下一章把视线从"半导体对半导体"移开，看半导体与金属、与另一种半导体相遇时，能带图会画出什么新的形状。

四、把开关账算到皮秒

把二极管的开关账完整算一遍。从导通到关断：先要抽走存储在 neutral 区的少子电荷——存储时间由少子寿命与正向电流决定，寿命一百纳秒的二极管关断就在百纳秒量级徘徊；随后结电容通过外电路反向充电，恢复时间由电容与回路电阻的乘积决定。提速的四板斧：少子寿命压短（掺金或辐照）、正向电流别打满（少存电荷）、肖特基替代（干脆不用少子）、瞬态抑制电路优化（回路电阻与电感）。正向开通相对快，但也有账：结电容的充电尖峰与正向下冲（正向恢复）在大电流场景不容忽视。数字对照：普通整流管恢复时间微秒级、快恢复管几十纳秒、肖特基接近零——电源效率从七成到九成的跃迁，一半功劳记在这条时间轴上。再往深处看，所有结型器件的开关账本都是这本账的变装：BJT 的存储时间、IGBT 的拖尾电流，全是"少子存得多不多、抽得快不快"的叙事变奏。学完本节，请把"每个结都是一只电容器加一个电荷库"这句话焊进直觉——高频世界的路，由此开始。

把二极管与它的近亲们横向排一排，开关速度的谱系立刻清晰。工频整流管（微秒级恢复）活在效率无所谓的世界；快恢复与超快恢复（几十到几纳秒）撑起了开关电源的中流砥柱；肖特基（近零恢复）在低压高频端一统天下，只被高反压需求逼退；同步整流方案干脆用 MOSFET 的本体二极管替换整流管，把导通损耗与恢复损耗一起清仓。谱系的背后是同一组物理旋钮的不同设定：少子寿命从长到短、存储电荷从多到无、结电容从大到小。再补一个高频视角：即便关断干净，结电容与封装电感构成的谐振也会在硬开关时制造电压尖峰——所以高速二极管的应用从来不是器件单打独斗，而是器件与回路设计的合奏。把这份谱系与合奏观记牢，你在电源与射频的世界里就能一眼读懂为什么图纸上的二极管型号永远那么讲究。
