3.2 偏置下的 pn 结：整流与击穿

本节摘要：正向偏压按指数压低势垒，边界少子浓度按玻尔兹曼因子暴增，扩散流形成指数电流——室温下每 60 毫伏换十倍电流。反向偏压拉开耗尽层，只剩微弱的饱和电流。反压加到峰值电场过临界，器件以雪崩或齐纳方式击穿：前者温度系数为正，后者为负。

上一节立好了零偏压的势垒。这一节给结接上电池，看它如何把"单向导电"这个功能从物理里长出来，再看把它逼到极限时发生什么。本节是全书公式最密集的一节，但每个公式背后都只有两件工具：上一节的耗尽层，第二章的扩散与复合。

一、正向偏置：六十毫伏换十倍

正偏的定义：p 区接正、n 区接负。外电场与内建电场方向相反，势垒从 qVbi 降到 q(Vbi − V)。势垒一降，能翻越它的载流子浓度按指数增长——这不是抽象说法，而是玻尔兹曼分布的直接后果：边界处少子的平衡浓度被抬高了"浓度乘以 e 的 qV 比 kT 次方减一"倍。这些注入的少子在中性区一边扩散一边复合，形成稳定的浓度衰减曲线，曲线的斜率驱动扩散电流。

把两股电流（电子注入 p 区、空穴注入 n 区）加起来，就得到理想二极管方程：电流等于反向饱和电流乘以"e 的 qV 比 kT 次方减一"。室温下 qV 比 kT 里的分母约 25.9 毫伏，乘以自然对数的十倍 2.3，得到工程口头禅：正压每加 60 毫伏，电流涨十倍；加 120 毫伏，涨一百倍。硅二极管的"导通电压 0.7 伏"不是物理常数，而是"电流大到看得见"的工程约定——把典型饱和电流代入方程，毫安级电流恰好落在 0.6 到 0.7 伏之间。

反向饱和电流本身也值得拆开看：它正比于 ni 的平方、少子扩散系数与寿命的平方根之比。两个推论立即到手：其一，温度每升约十摄氏度，ni 翻倍量级增长，漏电流近似翻倍——高温漏电是功率电子的头号可靠性问题；其二，长寿命意味着少子扩散长度大、浓度梯度平缓，饱和电流反而小——高纯材料的漏电更低，但反向恢复更慢，鱼与熊掌再次打架。

⚠️ 常见坑：拿理想方程硬套实测曲线。真实二极管在中等电流区有串联电阻压降（电流大时电压超出指数律），低电流区有耗尽层复合电流（指数变成每 120 毫伏十倍），大注入时指数也会软化。设计时要分段用模型，别用一条曲线拟合全天候。

💡 关键直觉：正偏的本质是"少子注入"。p 区边界那堆注入电子，是后面 BJT 电流放大、LED 发光、太阳电池暗电流的同一批主角——记住"边界少子浓度由外加电压单方面决定"这条边界条件，三种器件的方程都能当场重推。

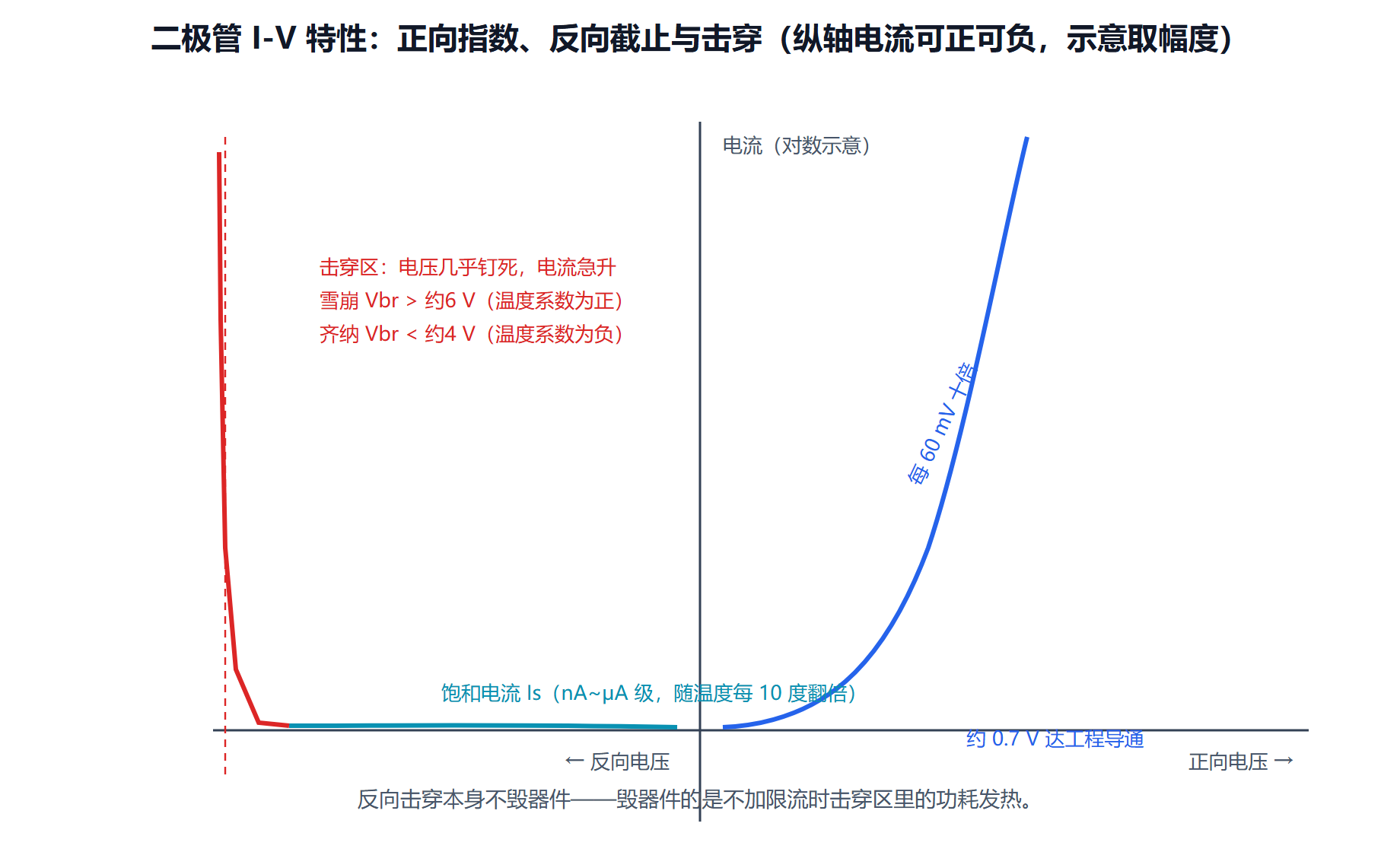

图：二极管 I-V 全貌——指数区、截止区与两种击穿

二、反向偏置与两种击穿

反偏把多子从结区拉走，耗尽层变宽、势垒更高，扩散注入被彻底掐死，只剩两股微小电流：耗尽区里的热产生电流与中性区少子扩散到边界被收集的电流。这就是"截止"，但它不是绝缘：饱和电流虽小，却带着 ni 平方的温度基因，一百五十摄氏度下比室温大六个数量级以上——高温反偏漏电常常先于击穿成为电路失效原因。

反压继续加，结局有两种。雪崩击穿：耗尽层电场强到让电子在两次碰撞间就攒够能量，撞出电子空穴对，新生的载流子再加速再撞——碰撞电离像雪崩一样倍增，电流失控在几百纳秒内。它主导六伏以上的硅器件击穿，温度系数为正（晶格振动更吵，电子更难攒能量）。齐纳击穿：重掺杂结的耗尽层薄到几纳米，价带电子直接量子隧穿进导带，不需要碰撞。它主导四伏以下的击穿，温度系数为负。四到六伏之间两者共存，温度系数接近零——需要温度稳定基准的电路专门挑这个区间。

区分两者最实用的办法不是拆开看，而是温度扫描：击穿电压随温度升的是雪崩，降的是齐纳。稳压管的数据手册都标明归属，原因就在这条判据。

三、手算一遍

概念演算：指数法则的三连问

已知：某硅二极管 300 K 下 Is = 1e-12 A，q/kT = 38.7 V^-1
问一：正向 0.6 V 与 0.66 V 时电流各多少？
步骤：
1) I(0.6) = 1e-12 × (e^(0.6×38.7) − 1) ≈ 1e-12 × e^23.2 ≈ 1.2 mA
2) 电压加 60 mV，电流 ×10 → I(0.66) ≈ 12 mA
3) 再加 60 mV 到 0.72 V，就是 120 mA
问二：温度升到 350 K，Is 增大多少？
思路：Is ∝ ni^2，ni 每升 10 K 约翻一倍量级
1) 升 50 K ≈ 5 个"十度" → ni 增约 2^5 = 32 倍 → Is 增约 1000 倍
2) 同样 0.6 V 下电流冲到安培级——热失控风险由此而来
问三：耐压设计：轻掺杂 1e15 的单边结，雪崩击穿电压约多少？
思路：硅临界场强约 3e5 V/cm，击穿时 Emax 达到它
1) Emax = 2Vbr/W，而 W = sqrt(2εs·Vbr/(q·N))
2) 代入解出 Vbr ≈ εs·Ec^2/(2qN) ≈ 400 V 量级
结论：1e15 掺杂大约买到 400 伏耐压，要 1000 伏就降到 3e14 并加厚外延层。
​

本节要点回顾

• 指数律来源：正偏降低势垒，边界少子浓度按玻尔兹曼因子抬升，扩散流形成电流；室温每 60 毫伏十倍是 e 的 qV 比 kT 的直接读数。
• 导通电压是约定：0.7 伏对应毫安级电流的工程读数，随器件面积与饱和电流移动，不是材料常数。
• 漏电有温度基因：饱和电流正比 ni 平方，每十度翻倍量级增长；高温漏电常先于击穿杀人。
• 两种击穿可判：六伏以上雪崩（碰撞电离，正温度系数），四伏以下齐纳（隧穿，负温度系数），温度扫描可辨。
• 击穿不等于损坏：只要限流，击穿区可以长期工作——稳压管天天工作在自己的击穿区里。

静态的整流与击穿讲完了，但电路里的电压天天在变。下一节把时间维度加进来：结电容与少子存储，它们决定这只二极管最快能开关多快。

四、击穿的工程驯化

击穿在教科书里像事故，在工程里却常常是设计目标。雪崩击穿被驯化成两大产品：一是齐纳与 TVS 二极管，靠精确控制的击穿电压为电路提供钳位保护——击穿电压的温度系数（低压齐纳为负、高压雪崩为正）甚至被用来做温度补偿基准；二是雪崩光电二极管，把光生载流子放进逼近击穿的强场里做内部增益，单个光子也能放大成可测的电流脉冲。驯化的关键是均匀性：结平面性的任何缺陷（曲率、位错、工艺尖峰）都会让击穿在缺陷处提前，所以高压结用台面或场板把边缘的电场拉平，用外延与吸杂把体内缺陷压到最低。反向还有一条温和的路径值得知道：穿通击穿——当耗尽区随反压扩张到顶到另一个重掺杂区时，电流提前起飞，它在超结与某些快速二极管里被当作设计特征使用。看懂这些，你就明白"击穿电压"不是一条红线，而是一个可以选址、可以驯服、甚至可以变现的物理资源。
