2.3 HFile：落盘格式与多版本

2.3 HFile：落盘的格式与多版本的物理真相

本节摘要：HFile 是 HBase 的磁盘存储格式，本质是按行键排序的 KeyValue 序列加上多级索引与可选布隆过滤器。本节拆解 HFile 的分层结构，展示用工具查看真实文件的方法，并讲清多版本、墓碑、TTL 在文件内的物理形态——这直接决定第 3 章读路径为什么要"合并"。

从 KeyValue 说起

HFile 里没有"行"这个容器，只有一条条 KeyValue 记录。1.2 节的四维坐标，在物理上被编码进每条 KeyValue 的键部分：

KeyValue 布局（概念示意）
+------------------------------------------------------------+
| key length | value length | key                            |
+------------------------------------------------------------+
key = rowkey + column family + qualifier + timestamp + type
type ∈ { Put, DeleteColumn, DeleteFamily ... }
value = 原始字节
​

同一个行键的多列数据，就是多条 RowKey 前缀相同的 KeyValue 连续存放；多版本则是 RowKey、列均相同、仅时间戳不同的多条记录。排序规则是全字段字典序：先比行键，再比列族、限定符，最后时间戳大的排前面——最新版本永远在同键记录的头部，读取时拿第一条即可。2.2 节"MemStore 是跳表、Flush 天然有序"到这里闭环：HFile 就是有序 KeyValue 流的容器。

HFile 的分层结构

一个 HFile 自上而下分块组织，块大小默认 64 KB（建表时 BLOCKSIZE 可调，与 HDFS 块无关，别混淆）：

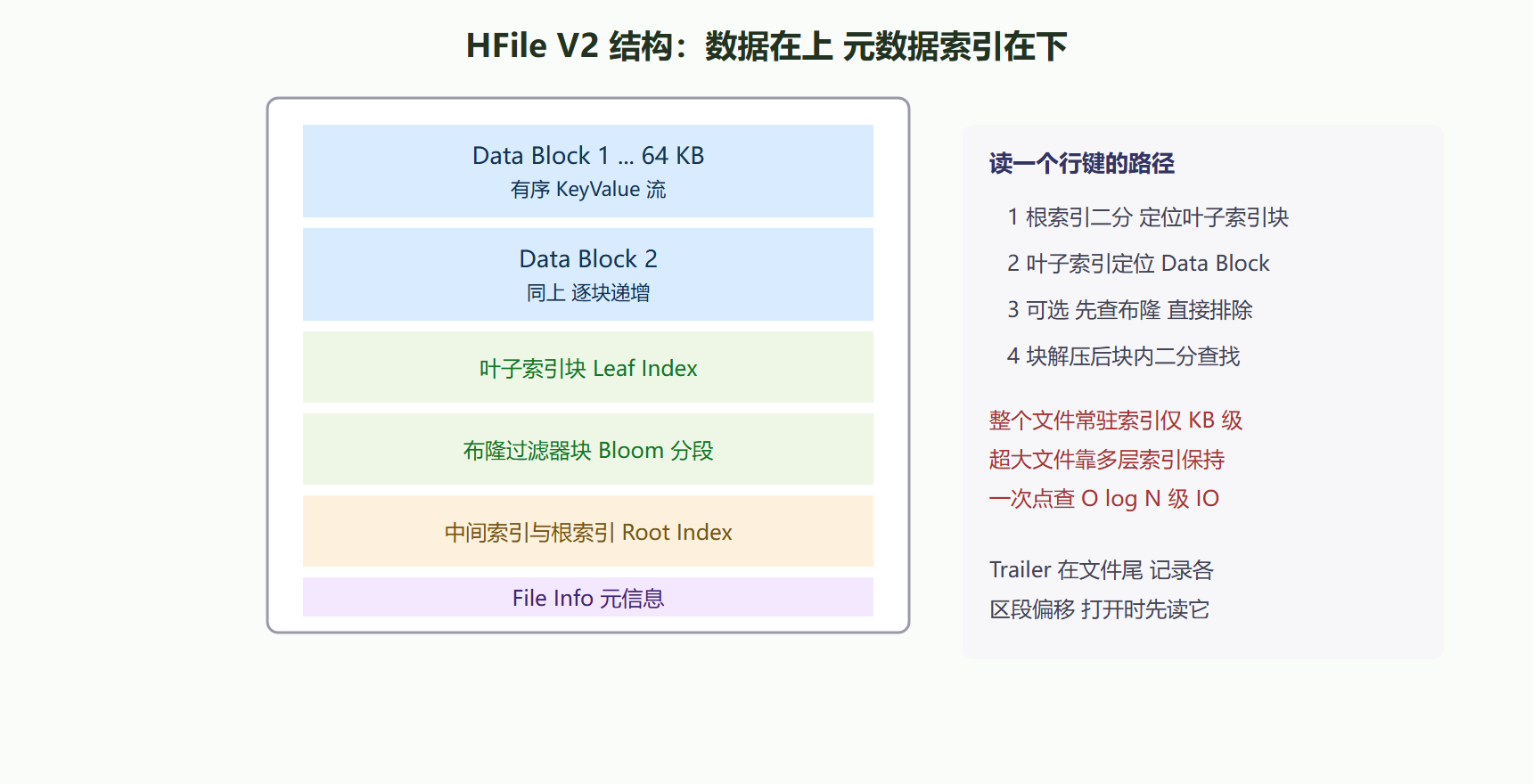

图 2.3-1 HFile 文件内部布局

要点解读：

• Trailer 在文件末尾，记录各段偏移与版本信息，打开 HFile 第一步先读它（一次 IO）；
• 多层索引让单文件可以长到几十 GB 而点查仍是"根 → 叶 → 块"的少量 IO：根索引常驻内存，叶子索引按需加载；
• 布隆过滤器分形存储（每几个数据块一段），用于回答"这个行键一定不在本文件吗"，读路径的大杀器，第 6 章单独展开；
• 块压缩默认开启（SNAPPY 等算法，列族级参数 COMPRESSION），行键前缀高度重复恰好是压缩友好型数据，1.2 节"行键重复出现在每条 KeyValue 上"的空间代价被大幅抵消。

块大小与压缩：建表时的两笔账

分层结构里有两个列族级参数值得单独算账。

BLOCKSIZE 的权衡。默认 64 KB 是随机点查与顺序扫描的折中：块越小，点查搬运的无关数据越少、索引越密（占内存越多）；块越大，顺序扫描吞吐越高、索引越稀。两个极端场景各有最优解——随机点查为主的表调小到 16 或 32 KB（索引项虽多但每次 IO 更省），大范围扫描为主的表调大到 128 KB。改它要慎重：块大小决定了已落盘文件的物理形态，改参数只影响之后 Flush 的新文件，想让全表生效得靠一次 Major Compaction 重写。

COMPRESSION 的选择。常用三档：SNAPPY 压缩率中等但编解码极快，CPU 便宜 IO 贵的在线集群几乎无脑选它；GZ 压缩率高但慢，适合写一次读多次的归档数据（配合冷表很划算）；LZ4 与 SNAPPY 同级、具体谁快看硬件。一个常被忽略的联动：压缩发生在块级别，块内相邻 KeyValue 的行键前缀高度重复，所以大块压缩率更高——块大小与压缩选择不是两个独立决策。另外布隆过滤器与索引不参与数据块压缩，它们本来就是为省 IO 设计的紧凑结构。

💡 线上经验：多数业务用 SNAPPY 加默认块大小就到头了。先按默认建表，等监控（第 7 章）显示 IO 成为瓶颈再回头调这两个参数——有指标之后再调，与拍脑袋调，是两种工程。

用工具看真实文件

灌完数据后（2.2 节的实验接着用），可以离线检视 HFile。用 HBase 自带的 HFile 工具（在 HBase 目录下执行）：

$ bin/hbase hfile -v -p -m \
    file:///opt/hbase-data/hbase/data/default/flush_demo/<region-hash>/cf/<hfile-hash>
...
Scanning -> u1001-1724055123/cf:status/1724055600/Put/vlen=4/seqid=12
   value = PAID
...
Bloom filter:
  Bloom filter type: ROW
  Number of keys: 200000
  Max keys: 218971
...
Block index:
  Number of blocks: 1543
  Total size: 522 KB
​

输出逐条列出了 KeyValue（注意 Put 类型与 seqid，正好对应 2.1 节的 sequence id），以及布隆过滤器条目数与块索引规模。给同一条目做"更新"，再 Flush，新 HFile 里会出现同键不同时间戳的新记录，旧记录仍在旧文件——更新与删除在 HFile 层面都只是追加新记录。

墓碑、TTL 与"删了还占地方"

删除的物理实现是写入一条 type 为 Delete 系列的记录（墓碑）。它比同键的旧 Put 排得靠前（排序规则里删除标记优先），读路径扫描时碰到墓碑就知道后面的旧值作废。但旧值仍然躺在旧文件里，要等 Compaction 重写文件时才被物理清除（第 3 章）。

TTL 同理：列族可设生命周期（单位秒），到期的 Cell 在 Compaction 时被丢弃。一个典型陷阱：

hbase:030:0> alter 'flush_demo', {NAME => 'cf', TTL => '86400'}
​

设完 TTL 观察磁盘占用并不下降——因为清理发生在下一次 Major Compaction。想立刻见效需手动触发 major_compaction。同样的道理，"疯狂 delete 后磁盘不缩水"也是 Compaction 时机问题，不是 bug。

⚠️ 常见坑：把大量短生命周期的数据写进同一张表又靠 delete 清理，墓碑本身也占空间，还拖慢读路径扫描。正确做法是按时间分表或靠 TTL 加 Major Compaction 兜底。

版本数与数据保留的三个旋钮

默认 VERSIONS=1 意味着读路径只需关心"最新一条"，行为最简单。把 VERSIONS 调大（如 5）后，get 要返回多条、Scan 语义也变复杂，第 3 章读路径的多版本合并会用到这些设定。

💡 关键直觉：HFile 是"只追加、不修改"的，一切更新删除都是新记录加标记，真正的整理发生在 Compaction——把这句话记住，第 3 章的读放大与合并开销都会顺理成章。

本节要点回顾

• 物理无行只有 KeyValue：行键、列族、限定符、时间戳、类型全部编进每条记录的键；
• 排序全字段字典序：最新版本排最前，删除标记优先于同键数据；
• 分层结构：Trailer、根/叶索引、布隆块、64 KB 数据块，大文件也能低 IO 点查；
• 更新删除皆追加：墓碑与 TTL 都要等 Compaction 才物理生效，磁盘不缩水是机制不是故障；
• 版本三旋钮：VERSIONS、MIN_VERSIONS、TTL 共同决定一条历史数据活多久。

写路径三站到此走完。但 Store 里已经攒下了好几个 HFile，同一条数据散落多处——下一章先讲 Region 的分裂与 Compaction 怎么收拾局面，再把读路径的三层合并补全。
