5.2 U-Net 与 SegNet：把细节保回来

本节摘要：编码器-解码器呈 U 型：一侧下采样抽语义，一侧上采样还原格子。U-Net 把编码器特征拼接进对称的解码层，用通道把细节送回去，小样本医学上极常用。SegNet 不拼接大特征，而记住池化最大值的位置做反池化，更省显存。二者都接到同一训练环，差别在「细节怎么运回来」。

本节导读

阅读完本节，你应当能够：

1. 画出 U 型与跳跃拼接，说明拼接和 FCN 相加的不同
2. 按显存与数据量在 U-Net 与 SegNet 之间做取舍
3. 实现或读懂「双卷积-下采样」积木与对称上采样积木
4. 在小器官数据上用 Dice 加交叉熵训练，并可视化跳跃是否在干活

一、为什么要 U 型

一路下采样到瓶颈，语义强、格子少。只从瓶颈插值回去，等于用一张小邮票放大，器官边界必糊。解码器逐步加倍空间，同时向编码器借同尺度的特征。借的方式：U-Net 拼接（通道变多再卷积压回去），FCN 相加（通道先拧成一样）。拼接保留浅层的原始细节通道，参数更多，细节通常更好。医学图结构相对固定、样本少，这套归纳偏置很合身。

原文强调跳跃连接把编码器特征传到解码器以保留细节。动手时注意裁切：若编码器因无填充导致每层少两圈像素，拼接前要对齐中心裁切。现在实现多用填充保持偶数尺寸，少这一烦。

class DoubleConv(nn.Module):
    def __init__(self, cin, cout):
        super().__init__()
        self.net = nn.Sequential(
            nn.Conv2d(cin, cout, 3, padding=1), nn.ReLU(inplace=True),
            nn.Conv2d(cout, cout, 3, padding=1), nn.ReLU(inplace=True))
    def forward(self, x):
        return self.net(x)

# 解码一步：上采样，与跳跃拼接，再双卷积
def up_block(x, skip, up, conv):
    x = up(x)
    x = torch.cat([x, skip], dim=1)
    return conv(x)
​

原文简化示例只有两层卷积加 Sigmoid，那是为了展示环。真正的 U-Net 重复「双卷积 + 池化」四次左右，再对称回去，最后 1×1 到类别数。二类用一个通道加 Sigmoid 也可以，与 4.3 节损失配对。

二、SegNet：用索引代替拼接

池化时记下最大值来自哪个位置，上采样时把值放回那些位置，其余补零，再卷积填洞。显存不存一整份浅层特征，只存索引。细节不如拼接那么浓，但对显存紧、类别为道路标线这类边缘尚可的任务够用。不要把 SegNet 理解成「过时的 U-Net」。它是另一种运细节的物流：运货单（索引）而不是运整箱货（特征图）。

⚠️ 常见坑：拼接时批次维、通道维搞反，或上采样后尺寸比跳跃多 1 像素。assert 高宽相等应写在 up_block 里。
💡 关键直觉：U 型不是审美，是物流。细节必须有一条不经过瓶颈的路回家。

三、训练时的脾性

小样本：强几何增强要克制，见第 2.3 节。Dropout 和权重衰减防背图。批次小导致批归一统计差，可换组归一。学习率对从头训的 U-Net 可用 Adam 3e-4 量级试，不是抄分类网的。深度加宽会迅速撑爆显卡，优先保输入分辨率。

跳跃是否在干活：可把某层跳跃置零看 Dice 掉多少。掉得少，说明模型没走细节路，可能学习率或归一有问题，或任务根本不需要细边（那你该用更轻的网）。

U-Net 变体很多：残差、注意力门、三维。本教程不追名字。原则仍是对称通路加跳跃。三维只是核变成 3×3×3，显存立方涨，切片间上下文才值得付这钱。

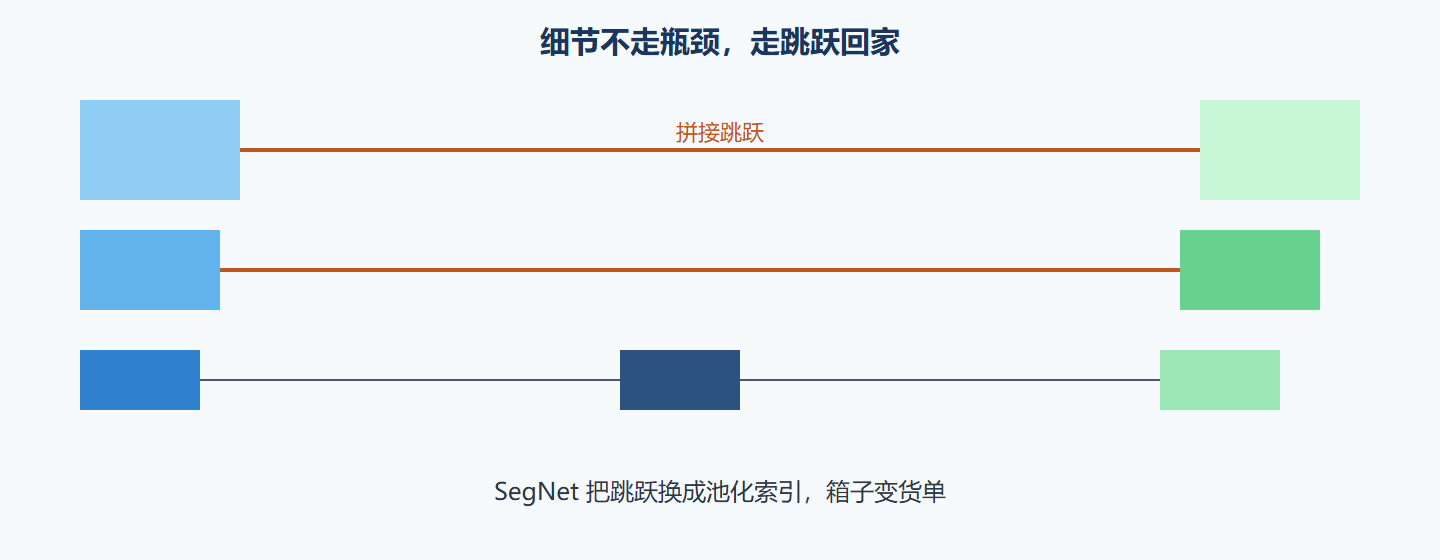

图 U 型物流

四、怎么选

要边界、数据少、二维：U-Net 默认。显存不够：减通道或 SegNet 或浅 U。要实例计数：不要指望 U-Net 的连通域，去 Mask R-CNN 或分水岭后处理。要多尺度街景：DeepLab 可能更合适。把 U-Net 接到第 4.2 节环上，损失用 4.3 节，数据用第 2 章加载器——这是本教程最推荐的第一条完整深度学习路径。

五、通道数与分辨率怎么换

显存不够时，先减每层通道（64 起改 32），再减深度，最后才减输入边长。边长一减，细结构先没。医学切片常要保边长。组归一在小批次下比批归一稳，换归一方法等于换超参，验证要重做，不要和换学习率同时做。

跳跃置零消融：训练好后推理时把最浅跳跃乘零，看 Dice 和边界。掉得多，说明细节路在干活。掉得少，可能任务不需要细边，或学习没走这条路——检查通道拼接后的卷积是否把浅层压死，或学习率让深层先占满。

U-Net 的四次下采样要求输入能被 16 整除。奇数边长要垫。三维 U-Net 的显存随深度立方涨，先问切片间上下文是否真值需要：若病理只在切片内可见，二维加轻量切片间后处理更便宜。

问题：注意力门控 U-Net 要不要上？

在主路径 U-Net 已经稳定、边界仍差、还有预算时再试。不要当第一选择。名字多不代表你的 80 张切片需要它。对比实验一次只改门控这一处。

SegNet 的索引在池化核大于 2 或重叠池化时要格外小心实现。多数库的最大池化记索引可用现成接口。自己写容易把索引和上采样尺寸写错。显存紧且场景规则（车道线）时值得；细胞细边界仍优先拼接。

把 U-Net 接到第 4 章环、第 4.3 节 Dice 加交叉熵、第 2 章加载器，跑完三阶段开火，这是本教程推荐的默认深度路径。其他结构都是这条路径上的模块替换。

六、显存与消融

先减通道再减深度最后减边长。小批次换组归一，不要同时换学习率。跳跃置零看 Dice：掉得多说明细节路在干活。输入被 16 整除。三维核只有切片间上下文真正需要时才上。注意力门控不是第一选择。SegNet 用索引省显存，细边界仍优先拼接。默认深度路径：环加 U-Net 加 Dice，其他结构都是替换模块。

减通道优先于减边长。置零跳跃做消融。被 16 整除。组归一与学习率不要同天改。门控不是第一选择。默认路径环加 U-Net 加 Dice。三维只在切片间真需要时。拼接差 1 像素写进 up_block 的 assert，报错信息含两路高宽，省去猜是上采样还是裁切。SegNet 索引实现用库接口，自写出错率高。

显存不够的改动顺序写进配置注释：通道、深度、边长。置零跳跃脚本独立，不靠手改代码。16 整除在加载器查。组归一与学习率变更分两次实验。门控默认关。默认路径名称写死 unet_dice。三维开关默认关并要求填写「切片间需要」理由。up_block assert 信息含两路高宽。SegNet 只用库索引。拼接通道数等于跳跃加解码，断言。最浅跳跃置零若 Dice 几乎不掉，开 issue 查学习是否走细节路，而不是先加注意力门。减边长必须同步黄金图最小缺陷检查，与第 6.3 节相连。U-Net 作为默认深度路径，替换模块时测试套件仍跑浅层尺寸账与单图过拟合，不因换了 SegNet 就删。

反例档案：一上来减边长，小缺陷没了，还怪 Dice。改成先减通道后恢复。第二份：最浅跳跃置零 Dice 不掉，却先加门控。开 issue 查学习路径后才发现头学习率过大压死浅层。16 整除放加载器。默认路径名称 unet_dice 写死，避免口头「就是那个 U」。

口令卡：先通道后边长、置零脚本独立、16 整除加载器、归一学习率分实验、门控默认关、unet_dice 写死、三维要理由、assert 含两路、库索引、拼接通道断言。置零不掉先查头学习率。减边长连黄金图。

插模块前：unet_dice 名存在、16 整除、置零脚本可跑、通道断言、库索引、三维关且无空理由、门控关。减边长必须带黄金图结果。置零不掉先查头学习率再加结构。归一与学习率分两次提交。先通道后边长写在显存不足 runbook。默认路径被改名视为未选主模型。

交付门禁子

默认路径名不是 unet_dice 视为未选主模型。16 不能整除的图进不了加载器。置零脚本跑不通不准谈门控。拼接通道断言失败不准训。自写池化索引不准用。三维无理由不准开。减边长无黄金图不准开。置零 Dice 不掉却加结构的请求退回。显存 runbook 必须写先减通道。归一和学习率同提交退回。

现场抽问：路径名是不是 unet_dice？16 整除谁查？置零脚本能跑吗？拼接断言在吗？索引是不是库的？三维理由写了吗？减边长带黄金图了吗？置零不掉你先查了头学习率吗？runbook 写没写先减通道？归一和学习率是不是分开提交的？

失败演练辛：路径改名导致默认丢失，应拒。置零脚本坏了还加门控，应拒。自写索引，应拒。减边长不带黄金图，应拒。置零不掉不查学习率却加层，应拒。16 整除放模型里而不是加载器，应拒。三维无理由打开，应拒。runbook 先减边长，应改成先减通道。归一与学习率捆成一次提交，应拆开。主模型名必须能在配置里搜到 unet_dice。

配置键必须能搜到默认路径名。置零脚本列入必跑。黄金图绑定减边长。runbook 文本检查「先减通道」。三维理由字段非空才能开。门控默认值检查。自写索引搜索为零。加载器负责 16 整除。主模型未选时训练入口直接退出。

训练入口搜不到默认路径名就退出。置零、黄金图、runbook、三维理由、门控默认、索引搜索、16 整除，七项写成入口检查。检查失败不准开始第一个 epoch。这比再讲一遍跳跃连接更接近动手。

第一个 epoch 之前必须跑完入口七项。任一项失败退出码非零。默认路径名写在配置样例第一行，避免口头传递丢失。减边长请求没有黄金图附件直接关闭。

入口七项失败则一个 epoch 都不准开始。配置样例第一行就是默认路径名。黄金图附件缺失的减边长请求关闭后必须重开并带图，不得在原请求里补一句「稍后补」。稍后补等于没有图，入口继续失败直到附件真正存在。真正存在指文件能打开且能看到三张对照，而不是占位空文件。占位空文件在校验里按不存在处理。三维理由空字符串也算无理由。空字符串与缺字段同等对待，入口检查不得放行。

跳跃连接是为了把编码器的定位细节送回解码器，不是装饰线。通道拼接后卷积要压回计划通道数。SegNet 记池化索引、U-Net 记特征图，两者不要混用一套权重。黄金图上边界发虚，先查跳跃是否接错层，再加空洞卷积。

本节速览

• U 型是编码解码对称：瓶颈不够，要跳跃
• U-Net 拼接、FCN 相加、SegNet 索引：三种物流
• 尺寸对齐写进积木：差 1 像素是常客
• 小样本克制增强与保分辨率：别盲目加深
• 用置零跳跃做消融：看细节路有没有被走
• 默认第一条深度路径：环 + U-Net + Dice

下一节处理「下采样太猛、物体尺度乱」：空洞卷积和空间金字塔，不必把格子砍得那么碎。
