5.3 DeepLab：空洞卷积与 ASPP

本节摘要：空洞卷积在核元素之间插入空洞，不增加参数却扩大感受野，从而少做下采样也能看见远上下文。空洞空间金字塔并行若干空洞率，再融合多尺度。DeepLab 系列把这套接到分类骨干上，适合目标大小悬殊的场景分割。率选不好会棋盘采样，小物体仍会漏。

本节导航

阅读完本节，你应当能够：

1. 用「核有洞」解释感受野如何涨、分辨率如何保住
2. 画出 ASPP：并行多率加全局池化再拼接
3. 说明空洞率与步长公约数过大时的网格效应
4. 判断自己的问题该上 U-Net 还是该上多尺度空洞

一、不下采样那么狠，也能看远处

分类骨干爱把图缩到很小再看全局。分割舍不得格子。折中：后面几层用空洞卷积，步长保持 1，核仍 3×3，但洞率为 2 时实际覆盖 5×5 的野，洞率 4 覆盖更宽。参数还是 9 个。于是输出特征图比传统分类网更密，边界有地方写。

洞率 r 表示相邻权重之间隔 r-1 个空。r=1 就是普通卷积。多层同 r 会让采样点呈网格，图上有的像素从来没被中心看到，这叫网格效应。系列工作用不同 r 的组合或后面跟普通卷积来填。你调参时不要把所有层设成同一个大 r。

# 空洞卷积：dilation 即空洞率，padding 要配上以免尺寸漂
nn.Conv2d(c, c, 3, padding=rate, dilation=rate)
​

原文把空洞卷积与空间金字塔池化放在一节。SPP 来自检测：不同窗口池化再拼，使尺度变化不那么伤。ASPP 把窗口换成不同空洞率的卷积，并行看近、看中、看远，再拼通道后压回。常加一条全局平均池化来补真正的图像级上下文。

二、ASPP 是并联的几种望远镜

想象田间同时用三种倍率的望远镜看同一垄：近看叶，中看株，远看垄形。输出拼在一起交给后面的分类头。实现上各分支输出同空间尺寸，通道拼接。计算量随分支数涨，但比把输入金字塔（同一张图缩多种尺度跑多次）便宜。

DeepLab 还有条件随机场修边的早期做法，后来网络变强后常省掉。工程上你更可能用的是：骨干输出 stride 8 或 16 的特征 → ASPP → 1×1 → 上采样到原图。训练环仍是第 4 章那条。损失仍是交叉熵加 Dice，类多时交叉熵权重大一些。

⚠️ 常见坑：padding 没随 dilation 改，特征图越卷越小，与掩码对不齐。
💡 关键直觉：空洞是在用稀疏采样换野。野变大了，采样点变稀，所以要用多率互补。

三、何时不要用

小图、单一尺度的细胞，U-Net 更直接，ASPP 的远野帮不上忙还费显存。极小目标：大空洞可能跳过它，需要小 r 分支或更高分辨率特征。街景、航拍、室内全景这类尺度乱的，ASPP 对胃口。

率的组合常用 6、12、18 配 stride 16 的特征，这是常见配方而不是物理定律。特征更密时（stride 8）率要缩小，否则野超出图。超出图的空洞核大量采到填充，等于看边框。

原文 PyTorch 示例展示空洞与 ASPP 模块用法。接到你的环时，先冻结骨干看头能不能学，再整体微调。多尺度输入增强（第 6.1 节）与 ASPP 是朋友：一个在数据里变尺度，一个在网里看多尺度。

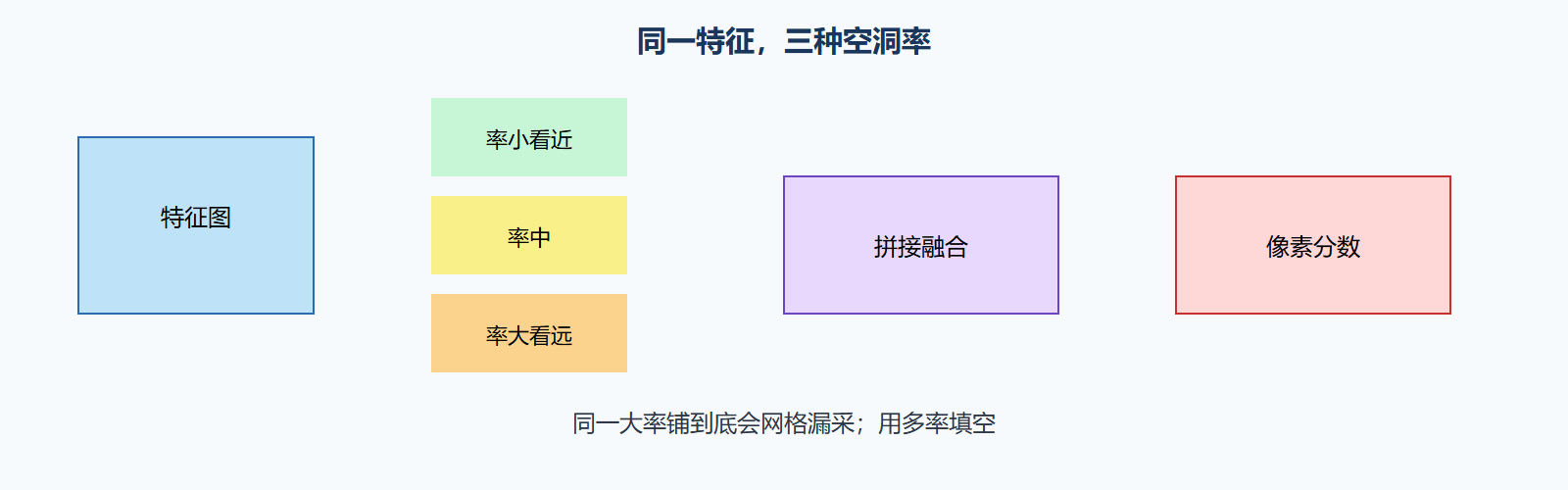

图 三种望远镜并联

四、与 U-Net 不是对手赛

可以在解码器里用空洞，也可以在 U-Net 最底层加 ASPP。产品决策看数据：尺度乱且图大，偏 DeepLab 式头；样本少且要细边，偏 U-Net。两者都赢不了第 3 章基线时，回到成像和标注。不要把「上了 ASPP」写进周报当进展，要看少数类交并比。

五、率与 stride 对照表

特征 stride 16 时，6、12、18 是常见并联。stride 8 时同样三个率会让野过大、采到填充，应改成 2、4、8 或类似缩小版。自己算：野大约与 rate 乘核大小同量级，和输入边长比一比。野大于图，等于看黑边。全局池化分支要把向量广播回空间再拼，实现漏广播会在拼接处崩或静默错位。

图像金字塔（同一张图多种尺度跑多次再融合）精度有时更好，贵在算力。ASPP 是折中。产品延迟紧时优先 ASPP；离线可以金字塔。两者一起上要消融，否则不知道贵在哪。

小目标：在 stride 16 的图上可能只占一个格子。空洞再大也救不了已经没了的格子。需要更高分辨率特征或解码器跳跃，这又把 DeepLab 头和 U 型结合起来。结合时仍只改模块，环不变。

问题：条件随机场还要吗？

早期 DeepLab 用它修边。现在多数项目靠网络和形态学。边缘合同极严且延迟允许，可以当后处理试，验证两列对比。不要默认打开。

padding 公式：dilation 为 r、核 3 时，padding 常取 r 以保尺寸。写错会每层少 2r 圈，几层后特征图塌掉。单元测试：随机张量过 ASPP，断言高宽不变。这个测试比看论文图更值钱。

尺度乱的街景、航拍，把本节当默认候选；尺度单一的细胞，回到 U-Net。用第 2.4 节的最短边分布决定，不要用爱好决定。

六、单元测试高宽不变

随机张量过 ASPP，断言空间尺寸不变。padding 随 dilation。stride 16 用较大率，stride 8 把率缩小，野大于图会看填充。网格效应用多率互补。小而匀的目标回 U-Net。极小目标在 stride 16 上只占一格，要更高分辨率特征或跳跃，可与 U 型结合但仍只换模块。条件随机场不默认。图像金字塔更贵，延迟紧用 ASPP。最短边分布决定家族，不爱好。

ASPP 高宽不变测过再训。率随 stride 缩。野大于图会看边。小目标回 U-Net 或加更密特征。最短边分布决定家族。全局池化广播漏实现会在拼接处静默错位，用固定输入看通道维是否按预期增加。padding 公式写在模块注释。图像金字塔与 ASPP 一起上必须消融，否则算力账单无法解释。

ASPP 单元测试随机张量高宽不变、通道按分支数增加。率表随 stride 键切换。野大于输入边长则配置非法。最短边分布低于阈值建议家族改 U-Net，脚本可警告。全局池化后广播尺寸断言。padding 注释含公式。金字塔开关默认关，与 ASPP 同时开必须有消融实验 id。小目标策略写「更密特征或跳跃」而不是「再加大率」。网格效应用棋盘输入看是否漏采，漏采则加小率分支。结合 U 型时仍只换模块对象，环与损失版本保持第 4 章。DeepLab 头不是街景必修，分布说了算。条件随机场默认关，打开要两列指标。

反例档案：所有层同一大率，棋盘漏采小目标。加小率分支后漏采下降。第二份：野大于图，特征在看填充边。配置非法检查挡住。金字塔与 ASPP 同开无消融，账单说不清。最短边警告改家族，分布说了算。全局池化漏广播在通道维断言处红灯。

口令卡：高宽不变测、率随 stride、野大于图非法、短边警告改家族、广播断言、padding 公式、金字塔默认关要消融 id、小目标不加盲大率、棋盘漏采加小率、环版本保持第 4 章。CRF 默认关两列。分布说了算。

插模块前：ASPP 高宽测、率表随 stride、野大于图拒配置、广播断言、padding 注释、金字塔关或有消融 id、CRF 关。短边警告。棋盘漏采则加小率不得只加大率。环与损失保持第 4 章版本号。结合 U 型仍只换对象。分布不乱时脚本建议改回 U-Net，建议可驳但须写理由。

交付门禁丑

ASPP 高宽测试不过不准训。率表不随 stride 变不准训。野大于图的配置非法。广播后尺寸不对不准训。金字塔与 ASPP 同开无消融编号不准训。只加大率应对漏采不准训。短边很小仍选本家族必须写驳回建议的理由。环版本必须仍是第 4 章那套。CRF 默认关，开则两列指标。padding 无公式注释退回。

现场抽问：高宽测过了吗？率随 stride 变了吗？野有没有大于图？广播对了吗？消融编号在哪？漏采是不是只加大率？短边理由写了吗？环还是第 4 章版本吗？CRF 开了两列没有？padding 注释有公式吗？

失败演练壬：高宽测试不过仍训，应拒。所有层同一大率导致漏采还只加大率，应拒。野大于图仍跑，应拒。金字塔与 ASPP 同开无编号，应拒。短边很小不写理由，应拒。环换了一套损失口径，应拒。CRF 开了只报一列，应拒。广播错了通道维对不上，应拒。padding 没公式还出棋盘，应先修注释与实现。分布不乱时强行本家族，必须留下驳回建议的书面理由否则作废。

配置校验器拒绝：高宽测失败、同率到底、野超图、无消融编号的双开、短边无理由、环口径漂移、CRF 单列、广播错、无公式 padding。校验器不过不准创建训练作业。分布不乱的驳回建议必须附在作业单上。

校验器拒绝九类非法配置。作业单没有驳回建议附件时，短边数据不得选用本家族。环口径必须仍指向第 4 章评估包版本。双开无编号直接失败。这些检查让空洞节从调参故事变成可拒绝的配置。

非法配置九类由校验器一次性报全，不要只报第一项。作业单附件缺驳回建议则短边数据改回 U-Net 家族。评估包版本钉死在第 4 章发布号。双开必须有消融编号否则创建失败。

一次性报全九类非法，避免修一项再撞下一项。短边数据默认改回 U-Net，只有附件里的书面理由能改回来。第 4 章评估包版本号写进本家族配置，漂移即失败。消融编号缺失的双开作业创建失败后，编号规则写在配置注释里再重试。注释里没有规则视为仍缺编号，创建继续失败。短边改回 U-Net 之后若仍坚持本家族，书面理由必须含最短边统计出处。出处缺失视为无理由，家族改回不得复议。复议只会把最短边统计再拖一周，默认改回立即生效。

空洞率要覆盖目标尺度：全是小裂纹就不必堆大膨胀。ASPP 多分支输出须对齐再融合，有一分支空间尺寸跑偏，整图会棋盘。最短边若被改回普通 U-Net，须重新走选型评审，禁止个人仓库静默回退。

重点提炼

• 空洞扩野、少砍格子：参数不变，采样变稀
• 网格效应：同 r 叠多层会漏像素
• ASPP 并联多率：再加全局池化补上下文
• padding 跟随 dilation：否则尺寸漂
• 尺度乱才值得：小而匀的目标用 U-Net 更直
• 配方随 stride 改：特征更密，率要缩小

下一节转向实例：在检测框里画掩码，解决「同类要拆开计数」。
