6.1 试验电压的四种类型与标准波形

6.1 试验电压的四种类型与标准波形

本节摘要：绝缘试验的波形必须与它要模拟的过电压同构。工程上归并为四类：工频交流（一分钟耐压，等效运行挤压）、直流（泄漏与直流耐压）、雷电冲击（1.2/50 μs，模拟雷击陡波）、操作冲击（250/2500 μs，模拟开关操作缓波头）。每类波形的时间参数与峰值容差都有标准规定。本节讲清四类波形的定义、容差与适用场景，并用伏秒特性说明为什么冲击考核不能用延长工频耐压替代。

一、考什么波，取决于防什么险

绝缘在其寿命里遭遇的电压威胁五花八门：常年工频、操作开关时的缓波、雷击线路后的陡波、直流系统的恒定场。威胁不同，绝缘的响应也不同——同一台变压器，工频一分钟扛得住，不代表 1.2/50 μs 的陡波扛得住；反之亦然。伏秒特性曲线（击穿电压随作用时间缩短而上升的曲线）解释了这种差别：作用时间越短，击穿需要的电压越高，而且不同绝缘材料曲线的斜率不同。于是"用一种波形通吃"行不通，工程把威胁归并为四类标准试验电压，各管一段。

四类的分工用一句话概括：工频管常态，直流管直流，雷电冲击管天上来，操作冲击管开关合。二百二十千伏以下设备通常用工频耐压间接覆盖操作冲击（波形时间长、能量足），三百三十千伏及以上则必须单独做操作冲击试验——电压等级越高，操作过电压的权重越大，这是绝缘配合（第7章）的常识铺垫。

二、核心原理：四类波形逐一细读

工频交流耐压。 波形即正弦，考核要点是幅值与持续时间：对被试品施加规定试验电压并保持一分钟，不发生闪络或击穿为合格。一分钟不是拍脑袋——它足以暴露绝大多数工艺缺陷（气隙局放、受潮、表面污秽），又不至于让合格的绝缘承受不必要的累积损伤。工频试验还能顺带完成介质损耗与局放测量，是"性价比最高"的常规考核。

直流耐压与泄漏电流。 直流下电容不再充电，只有泄漏电流流过，特别适合超长电容性试品——交联聚乙烯电缆若用工频做耐压，充电容量大到常规试验变压器根本带不动（这正是串联谐振或超低频技术登场的原因，6.2 详述）。直流试验同时测泄漏电流随时间的变化曲线，吸收特性的异常能提示受潮。注意直流与交流下的场强分布机制不同（交流按介电常数分配，直流按电阻率分配），电缆绝缘里还可能积累空间电荷，因此交联电缆的交接试验已普遍改用交流谐振或超低频，直流法退居辅助。

雷电冲击 1.2/50 μs。 全称"视在波前时间一点二微秒、视在半峰值时间五十微秒"：电压从零升到峰值约一点二微秒，再衰减到峰值一半历时约五十微秒。标准允许的容差大致为：峰值正负百分之三、波前时间正负百分之三十、半峰值时间正负二十。容差这么宽不是标准仁慈，而是雷击本身千差万别——标准波形只是给"千变万化的雷"一个可复现的代表。冲击试验通常施加正负两种极性各三次（耐受试验口径），观察是否有击穿、闪络或异常截断。

操作冲击 250/2500 μs。 波前二百五十微秒、半峰二千五百微秒，比雷电冲击缓两个数量级，模拟断路器合闸、重合闸、故障切除时的操作过电压。缓波头有一个重要后果：长空气间隙在操作冲击下的平均击穿场强明显低于工频与雷电冲击，甚至出现"山谷"形状的波形敏感区——特高压长间隙设计必须以操作冲击为准绳，这是第3章均匀场基准在长间隙上失效的著名实例。

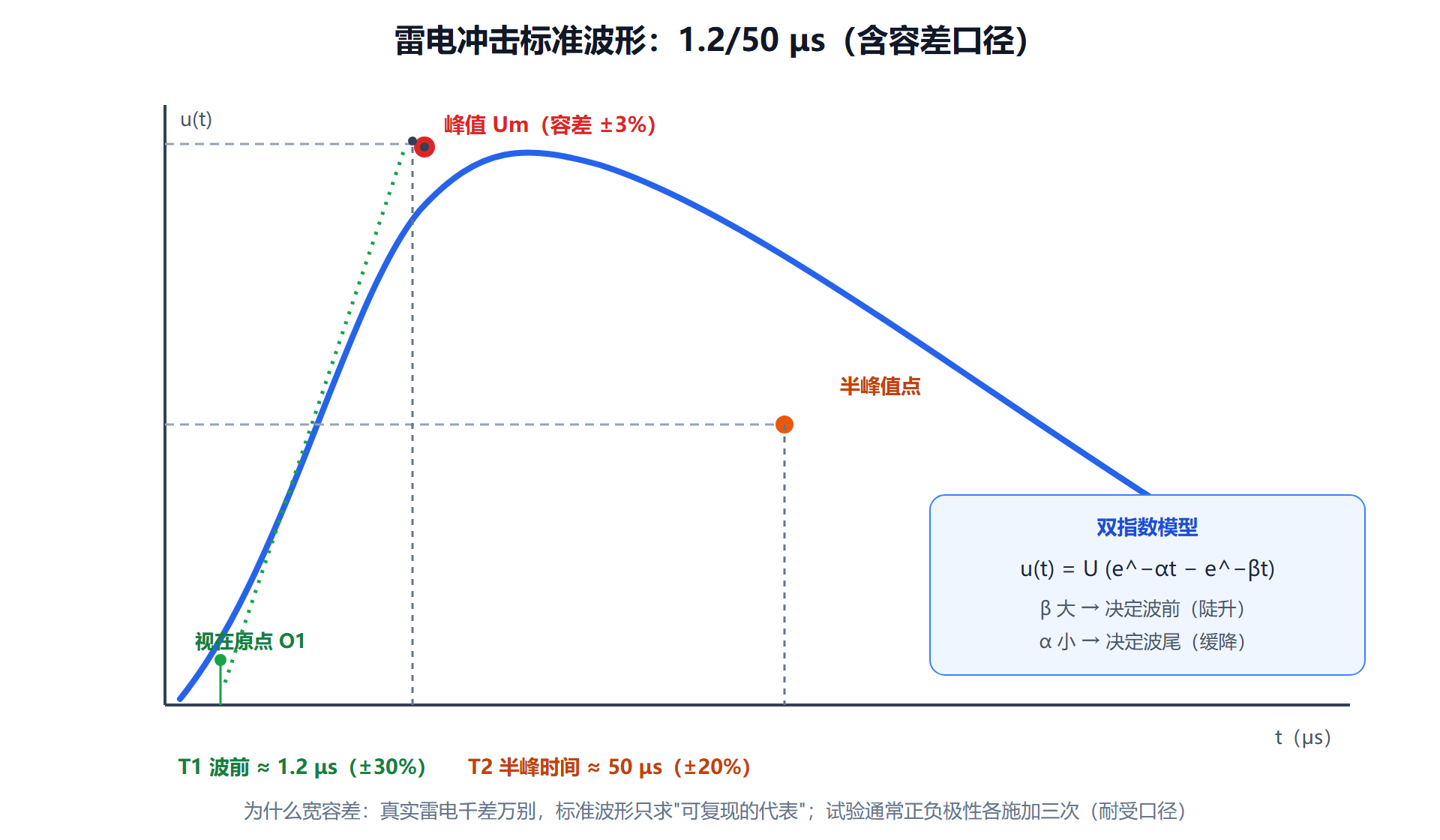

图：雷电冲击标准波形 1.2/50 μs 的参数定义

三、数值实验：算一组冲击波形参数

双指数波形与回路元件有一组经典近似关系：波前主要由 β（对应波前电阻与串联电容的时间常数）决定，波尾主要由 α 决定。下面的小脚本用数值法反算：给定目标 1.2/50 μs，找一组 (α, β)：

# 双指数冲击波形参数反算：u(t) = U*(exp(-αt) - exp(-βt))，时间单位 μs
import math

def wave_params(t1_target=1.2, t2_target=50.0):
    """粗搜索 α（管波尾）与 β（管波前），使视在 T1、T2 最接近目标值"""
    best, best_err = None, 1e9
    for a in [i/1000 for i in range(10, 31, 2)]:     # 0.01~0.03 每微秒（波尾缓降）
        for b in [i/10 for i in range(20, 51, 2)]:   # 2.0~5.0 每微秒（波前陡升）
            tp = math.log(b/a) / (b - a)             # 峰值时刻
            up = math.exp(-a*tp) - math.exp(-b*tp)   # 峰值（未归一）
            t30 = t90 = None
            n, dt = 2000, tp/2000
            for k in range(n+1):
                tt = k*dt
                uu = (math.exp(-a*tt) - math.exp(-b*tt)) / up
                if t30 is None and uu >= 0.3: t30 = tt
                if t90 is None and uu >= 0.9: t90 = tt; break
            t1 = 1.67 * (t90 - t30)                  # 视在波前（0.3/0.9 载线法）
            t2, k = tp, 0
            while (math.exp(-a*t2) - math.exp(-b*t2)) > 0.5*up and k < 10**6:
                t2 += dt*5; k += 1                   # 回落到半峰的时间
            err = abs(t1 - t1_target) + abs(t2 - t2_target)/10
            if err < best_err: best_err, best = err, (a, b, t1, t2)
    return best

a, b, t1, t2 = wave_params()
print(f"α={a}/μs, β={b}/μs  →  T1≈{t1:.2f} μs, T2≈{t2:.1f} μs")
​

脚本输出的组合落在标准容差带内，验证了"β 管陡升、α 管缓降"的分工。在 6.2 的冲击电压发生器里，这两个指数分别对应波前电阻与波尾电阻的充放电时间常数——调波形的旋钮，拧的就是这两只电阻。

本节要点回顾

• 四类试验电压：工频一分钟（常态挤压）、直流（电缆/直流设备）、雷电冲击 1.2/50 μs（陡波）、操作冲击 250/2500 μs（缓波）。
• 容差口径：冲击峰值约正负百分之三、波前正负百分之三十、半峰正负百分之二十——宽容差对应雷击的天然分散性。
• 伏秒特性是波形多样性的根源：作用时间越短，击穿电压越高；工频耐压不能替代冲击考核。
• 双指数模型 u(t) = U(e^−αt − e^−βt)：β 定波前、α 定波尾，与发生器回路电阻一一对应。
• 高压等级换考核重点：三百三十千伏起操作冲击必须单做；交联电缆交接已转向交流谐振/超低频。

知道考什么了，下一节看这些波形怎么被"制造"出来——四台性格迥异的升压设备。
