1.1 核心定义与跨学科本质


1.1 核心定义与跨学科本质

本节摘要:MEMS 指微米级机械结构与电子电路在同一硅衬底上协同制造、并承担明确传感或执行功能的系统。本节借"手机翻面"的日常场景引出定义,拆解"同一衬底、协同制造、明确功能"三个判定要件,并解释 MEMS 为何必须同时动用机械、电子、材料、物理四门学科——它是被尺度效应逼出来的跨界产物。

学习目标

阅读完本节,你应当能够:

  1. 复述 IEC 62047-1 对 MEMS 的定义并解释关键词。
  2. 用三个判定要件鉴别一件器件算不算真正的 MEMS。
  3. 说明"微米尺度表面力压过惯性力"这一尺度效应的机理。
  4. 解释 MEMS 工程师为何必须掌握四门学科的语言。

一、问题与直觉

先做个小实验:手机平放桌面,再缓缓竖起。屏幕应声点亮,界面转了 90 度。自始至终没人碰任何传感器,手机却"知道"自己立起来了。凭什么?凭一颗比指甲盖还小、厚度仅数十微米的硅芯片——里面悬着肉眼不可见的微型梁。手机一倾斜,重力在梁上的分量变了,梁随之弯曲,电容随之变化,芯片再把变化换算成角度。

这一幕恰好装下了 MEMS 的全部要素:微型机械结构(梁)感知物理量(倾角),经某种机制转成电信号(电容变化),最后由电路读出。没有齿轮,没有马达,一切都靠硅片上"长"出来的结构。

这里埋着一个常见误区:把 MEMS 当成"缩小版的机械加电路",以为把宏观传感器等比缩小即可。实际上尺寸一旦进入微米,物理规律会整套换血。细节留待后文,先记住结论:MEMS 不是缩小的宏观机械,而是被尺度重新洗牌过物理规则的新物种。

二、核心原理

2.1 定义的三把钥匙

IEC 62047-1 标准给出的定义可以压缩成一句:由微米量级机械与电子元件集成构成的系统,机械结构与电子电路在同一衬底上经微纳加工协同制造,并具备传感、执行或信息处理等明确功能。

定义里的三个短语,恰好是三把钥匙:

第一把:"同一衬底"。 机械梁和放大电路得做在同一块硅上。早期有人把压电陶瓷片贴上 PCB、外面再挂放大器——那叫"微型机电组件",不叫 MEMS。真正的 MEMS 里,硅基底既是梁的载体又是晶体管的衬底;氮化硅膜既当压力敏感膜又当电容介电层。结构、电路、功能一体生长,引线电感、接触电阻这些寄生量从"外部干扰"升格为必须主动调度的内生变量。

第二把:"协同制造"。 CMOS 的使命是往每平方毫米塞更多晶体管;MEMS 制造则要在保住 CMOS 兼容的同时,追加刻蚀、沉积、键合、释放等非常规工序,造出三维可动结构。以加速度计为例:先在标准 CMOS 晶圆上淀低应力氮化硅做支撑梁,再用深反应离子刻蚀(DRIE)释放悬臂,用低温氧化锁住电容间隙,最后金属布线引出电极。这不是给 CMOS 打补丁,而是重排整个工艺窗口——温度上限、等离子体功率、刻蚀终点检测,处处掣肘。

第三把:"明确功能"。 MEMS 拒绝"为微而微"。一颗 MEMS 麦克风的价值不体现在振膜只有 1.5 μm 厚,而体现在信噪比 65 dB、总谐波失真低于 0.5%;一颗数字微镜(DMD)的卖点不是 ±12° 倾角,而是 10 μs 开关速度、超万亿次的疲劳寿命、低于 -40 dB 的像素间串扰。功能即约束——设计永远从目标应用倒着推。

2.2 跨学科熔炉

MEMS 强迫四门学科在同一颗芯片上握手。

  • 机械工程在微米尺度撞上界面主导的力学:一根 200 μm 长、2 μm 见方的硅悬臂,杨氏模量依旧 170 GPa,但表面能已经追平弹性应变能;范德华力足以让它在释放后"吸死"在基底上(stiction)。机械工程师从此离不开原子力显微镜的数据,光靠 ANSYS 吃不消。
  • 电子工程要直面物理世界的粗粝:电容传感里,极板间距 2 μm 时 0.1 nm 的位移只带来 0.005% 的电容变化,得在 1 MHz 带宽内检出 1e-5 pF 级的微变,逼近热噪声极限。读出电路不再是一串通用运放,而是定制的锁相环或 Σ-Δ 调制器。
  • 材料科学要告别"均匀连续介质"的幻觉:单晶硅断裂韧性约 1 MPa·m^0.5,可一道纳米划痕就能让微梁实际强度缩水十倍;多晶硅膜的晶粒取向分布,直接决定压阻系数的散布。
  • 物理学要重画定律版图:器件尺寸逼近电子平均自由程(硅中约 50 nm)或声子波长时,傅里叶热传导作废;极板间距小于 10 nm,量子隧穿电流登场;微腔容积小于 1e4 nm^3,连续介质假设崩塌,稀薄气体动力学接手。

合格的 MEMS 设计师,要能用材料学家的话聊晶格失配、用物理学家的眼光审热噪声、用机械工程师的直觉判屈曲模态、用电子工程师的手艺读出飞安级电流。四门学科在这里不是并列选修,而是被强制"同构"。

2.3 尺度效应:微米世界的物理重排

理解 MEMS 的枢纽是尺度效应。考察边长 L 的立方体质块,各物理量随 L 的缩放如下:

  • 质量与惯性力按 L 的三次方走(体积阵营);
  • 范德华力、静电力等表面力按 L 的二次方走;
  • 热时间常数也按 L 的二次方走。

L 从 1 cm 缩到 10 μm,惯性力衰减 1e9 倍,表面力只衰减 1e6 倍——表面力相对放大约一千倍。三件怪事由此得解:MEMS 执行器能做微秒级开关(热响应飞快),却极易死于表面力粘连;MEMS 陀螺必须住真空腔(躲气体阻尼),宏观陀螺却靠空气轴承过活;化学反应速率正比于表面积,MEMS 在含硫环境里腐蚀得更快。

更极端的是比表面:L 从 1 cm 降到 10 μm,面积体积比放大千倍,表面原子占比从不足 0.1% 冲到 30% 以上——表面能开始接管结构稳定性。

2.4 技术框架:七层强耦合

把这些本质落到工程上,MEMS 是一张七层强耦合网:物理层(定换能机制)、结构层(做三维几何与应力管理)、材料层(选体材料与界面材料)、工艺层(排光刻-刻蚀-沉积-键合-释放序列)、电路层(写读出 ASIC)、封装层(保真空、隔应力)、校准层(建多场耦合的片上校准模型)。

七层之间没有上下级,只有反馈环:封装应力挪动微梁谐振频率,电路层就得重配锁相环;工艺残余应力把结构压弯,结构层加补偿梁,质量分布一变,物理层的灵敏度方程又要重写。博世、TDK-InvenSense、意法这些头部玩家,都在用"虚拟制造 + 多物理场联合仿真"的双螺旋,把这张耦合网变成可执行的日常。

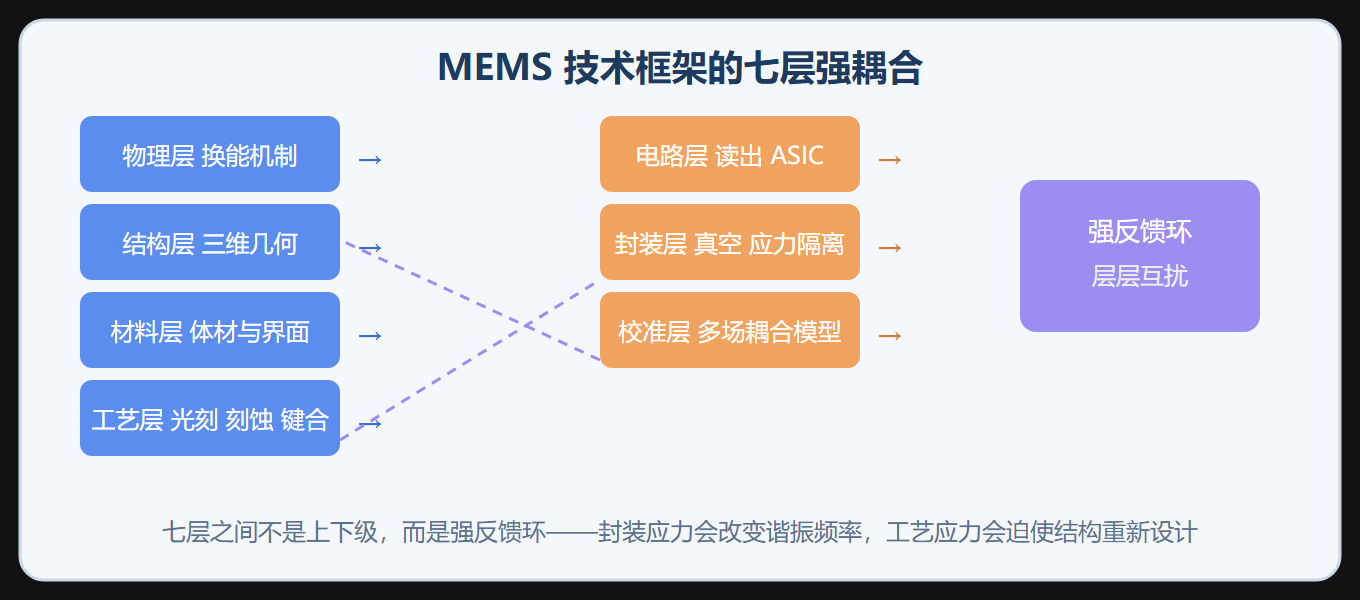

MEMS 七层强耦合技术框架

MEMS 七层强耦合技术框架

三、工程实践要点

3.1 如何判断一个器件是不是 MEMS

特征 真 MEMS 微型机电组件
机械结构与电路关系 同一衬底协同制造 分立组装后拼接
制造方式 光刻/刻蚀/沉积/键合 机械加工/贴装
可批量性 晶圆级、数千颗同批次 逐件装配
寄生参数 作为设计变量主动控制 作为外部干扰被动承受

⚠️ 常见坑:看到"微型"就以为是 MEMS。判定标准不是尺寸,而是"是否同一衬底协同制造"。一个用 CNC 车出来的微米级零件,尺寸再小也不是 MEMS。
💡 关键直觉:功能是 MEMS 存在的唯一合法性。设计永远从"要测什么物理量、在什么频段、什么精度"倒推,而不是先画结构再配电路。

3.2 三种应用模式

MEMS 的应用已沉淀出三种深层模式:

  1. 原生感知:把物理世界直接映射为电信号,如气囊加速度计(须在 50000 g 冲击中存活并可靠触发)、植入式眼压计(精度 0.1 mmHg)。
  2. 主动调控:把电信号变成可控机械动作,如喷墨打印头的压电微腔、AR 眼镜的激光扫描微镜。
  3. 智能融合:充当边缘智能的物理入口并与 AI 深度耦合,如智能手表以多轴加速度计加轻量 CNN 识别上百种运动姿态。

补充讨论:跨学科协同的真实代价

七层框架绝非纸上概念,它每天都在产线上制造真实的取舍。头部公司的双螺旋流程是这样的:先在工艺仿真里重建真实刻蚀轮廓——带倾角、带扇贝纹的几何原样导入;接着做结构-静电耦合仿真;动态响应数据再喂给电路仿真;最后与实测反复对表。绕这么大一圈的理由只有一个:七层是强反馈网,封装应力会牵动谐振频率,工艺应力会弯出补偿梁,质量分布一改,灵敏度方程跟着改。任何单点决策都会在网里激起涟漪。

对一线工程师,这张网还提供了一份排障路线图。器件性能不达标时,按层过筛:换能机制吃透了没有?几何被工艺现实扭了多少?材料参数用的是薄膜实测值还是手册值?温度与刻蚀窗口在预算内吗?读出噪声被封装寄生毁了吗?真空与应力隔离达标吗?校准模型罩住多场耦合了吗?逐层排查,远比盲目调参高效。

真正的 MEMS 行家,是能在这七层之间自由换视角的人——而这身本事,都是在"仿真对不上实测、流片失败、失效分析"的一次次循环里磨出来的。

一节小结

  • 定义三要件:同一衬底、协同制造、明确功能,一个都不能少。
  • 尺度效应:表面力压过惯性力,是 MEMS 一切设计直觉的起点。
  • 跨学科:机械、电子、材料、物理四科被强制"同构",不是简单并列。
  • 七层框架:物理、结构、材料、工艺、电路、封装、校准,层层反馈。
  • 功能优先:设计从应用倒推,功能即约束。
  • 三种模式:原生感知、主动调控、智能融合,是器件分类的坐标系。

下一节我们将沿着时间轴走一遍:从费曼 1959 年那句"底层大有可为",到今天的"传感器即系统",看看 MEMS 是怎么一步步走到你手机里的。

工程速查与实例核算

特征长度估算:单晶硅断裂强度约 7 GPa,安全工作应力取 1/10,一根 5 um 宽、10 um 厚的硅梁最大悬伸长度可如下核算。

# 硅悬臂梁承载估算(单位统一为 um、MPa) E = 160_000 # 弹性模量 MPa sigma_allow = 700 # 许用应力 MPa(断裂强度 7 GPa 的 1/10) w, t = 5.0, 10.0 # 截面宽、厚 um I = w * t**3 / 12 # 矩形截面惯性矩 P = 10.0 # 端部载荷 uN L_max = sigma_allow * I / (P * t / 2) print(f"许用最大悬伸长度 L = {L_max:.1f} um")
学科交汇对照(尺度效应主导设计差异) ------------------------------------ 宏观机械 | 主要力: 重力/惯性 | 分析: 经典力学 微机电器件 | 主要力: 静电力/范德华力/表面张力 尺度律 | 面积 ~ L^2,体积 ~ L^3,缩小后表面效应占比上升 换能路径 | 机械量 -> 电学量(电容/压阻/压电),本质是能量域耦合
