1.2 发展历程与技术演进

1.2 发展历程与技术演进

本节摘要：MEMS 的故事从 1959 年费曼那句"底层大有可为"讲起，先后走过硅压阻传感器奠基、汽车电子与消费电子两波放量，如今进入"传感器即系统"的阶段。本节沿时间轴盘点关键节点，剖析每次跃迁背后的动力——应用需求与工艺能力的共振，并提炼出"界面再定义"这条贯穿六十余年的暗线。

本节目标

阅读完本节，你应当能够：

1. 至少举出 MEMS 发展史上四个节点及其年代。
2. 说明体微加工与表面微加工分别搭上了哪两次浪潮。
3. 对比汽车产业与消费电子对 MEMS 提出的不同要求。
4. 用"界面"这条线索串联 MEMS 的整部演进史。

一、问题与直觉

把时间拨回 2007 年：初代 iPhone 上市，机身里那颗意法半导体的三轴加速度计，让亿万用户第一次在口袋里揣上了"知道自己姿态"的机器。横竖屏切换、摇一摇抽签、重力感应游戏——如今习以为常的交互，靠的是数百万硅原子组成的微型谐振结构在高频下持续振动。

不过这段历史的元年要提前到 1959 年 12 月 29 日。加州理工的讲台上，理查德·费曼做了一场日后被反复引用的圣诞演讲——"There's Plenty of Room at the Bottom"。他没提"微机电系统"，也没画一张结构图，只丢出一连串思想实验：能否把整部《大英百科全书》缩到针尖大小？能否逐个原子搭建器件？能否造出在血管里巡游的微型机械？

费曼交付的不是方案，而是这个领域的合法性、方向感与野心。后世把那一刻视为 MEMS 的创世时刻：在米粒大小的天地里，力、电、热、流体的行为不再是宏观规律的等比缩放，而是一门需要另起炉灶的物理语法。

二、核心原理：技术演进的四个阶段

2.1 奠基期：硅压阻传感器的诞生（1960s–1980s）

把思想变成产品，靠的是硅半导体工艺与机械传感需求的相遇。上世纪 70 年代末，汽车安全法规要求碰撞传感毫秒级响应，而当时机电式传感器又慢又笨；另一边，IC 产线已然齐备——氧化掩膜、各向异性刻蚀、磷扩散一应俱全。工程师们豁然开朗：既然能在硅片上刻出纳米级晶体管，凭什么不能刻出微米级的梁和膜？

1962 年，霍尼韦尔把第一颗商用硅压阻压力传感器推向市场：边长约 200 μm 的方形硅膜、四角嵌入压敏电阻、TO-5 金属管壳封装。它被公认为 MEMS 史上第一块真正的"硅基机械芯片"，意义在于立起了体微加工的技术骨架——以单晶硅兼作结构材料，利用 KOH 等蚀刻液对（100）与（111）晶面的速率差，光刻定义图形、刻蚀去除体材料、最终释放三维微结构。

这一阶段完成了"材料-结构-工艺-换能机理"的闭环。举例：硅膜减薄到 10 μm 时固有频率可上到几十 kHz；沿特定晶向布置压敏电阻，灵敏度可达 5000 ppm/MPa 量级，铜镍合金拍马难及。硅就此从"电子材料"升级为"结构-功能一体化材料"。

2.2 第一次爆发：汽车电子（1990s）

1991 年，博世开始量产安全气囊用微型加速度计。器件本体是"质量块-弹簧-固定电极"：碰撞惯性力推动质量块，电容变化约千分之一，再由专用 ASIC 解调解算。单颗成本压到 5 美元以内、可靠运行超 10 万小时——这颗芯片证明 MEMS 不是实验室玩物，而是能装进亿万辆汽车、性命攸关的量产件。

差不多同期，表面微加工走向成熟，与体微加工思路正好相反：不动硅本体，而是在表面先垫一层牺牲层（如二氧化硅），再覆上结构层（多晶硅），图形化之后用氢氟酸把牺牲层选掉，结构便腾空而起。它支持在同一衬底上叠多层机械，齿轮、连杆、微镜这类复杂机构因此成为可能——2007 年 iPhone 的成功又反过来把这套工艺推向极致。

两个产业各送了一份大礼：汽车给出"生存底线"——-40 到 125 ℃ 宽温、强振动、超长寿命；消费电子充当"进化加速器"——亿级出货摊薄研发，晶圆级封装与测试随之普及。

2.3 第二次爆发：消费电子与"传感器即系统"（2000s–今）

两股力量交汇，把行业推进到最关键的一次范式转变：从"单物理量器件"跨入"多物理场融合的智能传感系统"。

今天手机里的惯性测量单元（IMU）早已不是"加速度计+陀螺"的简单拼盘：六轴传感、片上温度计、实时数字滤波、自适应零偏校准乃至机器学习推理引擎悉数在册。用户挥动手机玩 AR 时，系统每秒做几万次卡尔曼滤波，把加速度计约 100 μg/√Hz、陀螺约 0.01°/s/√Hz 的原始噪声，熬成一串平滑低延迟的姿态轨迹。

意法半导体 2023 年的 ISM330DHCX 走得更远：六轴 IMU 之外，片上还嵌了 ARM Cortex-M0+ 内核与 256 KB 闪存，用户可刷自定义固件实现手势或跌倒识别。这已是"硬件定功能、软件定价值"的新架构，其底层支撑是异构集成——传感单元、模拟前端、数字处理器、射频收发借硅通孔（TSV）与微凸点在三维空间高密度合体。

2.4 产业规模与数据

Yole Développement 2024 年报告给出的数字：全球 MEMS 市场规模约 220 亿美元，汽车占 34%、消费电子 29%、工业 15%、医疗 12%。麦肯锡估算，MEMS 每投入 1 美元，能在智能终端、自动驾驶、远程医疗等下游撬动逾 17 美元的系统级价值。

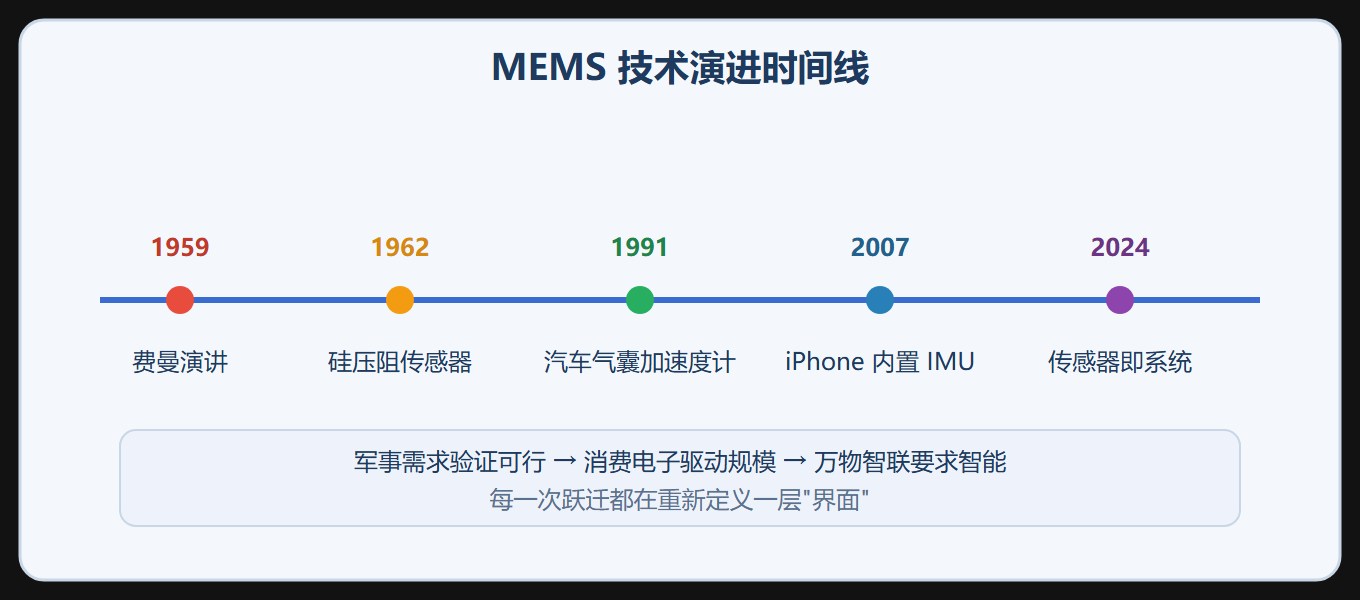

半个世纪的技术演进时间线

三、工程实践要点

3.1 演进逻辑：每次跃迁都在重新定义"界面"

纵观整条时间线，有一条暗线始终在场：每一次重大突破，都是对某一层"界面"的重新划定与攻克。

3.2 今天的技术前沿

站在 2024 年往回看，MEMS 仍朝两个方向伸枝：

• 从 MEMS 到 NEMS：特征尺寸跌破 100 nm 后，量子隧穿开始干扰经典电容读出，布朗随机力与结构恢复力打了个平手。加州理工的碳纳米管谐振加速度计质量仅 1e-21 kg，理论分辨率已逼近海森堡极限。
• 生物与可降解方向：斯坦福 2024 年用蚕丝蛋白造出可降解压力传感器，飞秒激光直写微结构，植入小鼠颅内连续监测颅内压七天后自行降解殆尽。

⚠️ 常见坑：把 NEMS 当成"MEMS 再缩小十倍"。实际上 NEMS 不是 MEMS 的自然延伸，而是一次面向新物理疆域的主动拓荒——它要求材料科学、量子传感、非平衡统计力学深度协同。
💡 关键直觉：MEMS 的发展从不遵循线性扩散曲线，而是在物理规律、材料禀赋、工艺能力、应用需求的张力中螺旋上升。任何一个环节的突破都会扰动整个系统。

补充讨论：从器件到系统的三个真实场景

如果说九十年代行业要解决"把结构做出来"、零零年代解决"把成本压下来"，那么今天的命题已经换成"把数据用好"。三个场景可以说明这场转变。

场景一在车里。一辆现代汽车身上挂着几十颗 MEMS：气囊加速度计、胎压监测、稳定控制陀螺、雨量传感、进气压力计……不做融合，它们只是散落的数字。把加速度、角速度、磁力一起送进卡尔曼滤波才得到车身姿态，再叠加 GPS 才能在城市峡谷里保住厘米级定位。较劲的地方不在单颗器件，而在"传感器即系统"的集成功力。

场景二在厂里。预测性维护正成为 MEMS 最大的增量市场之一：振动传感器贴上电机轴承，采频谱、找剥落特征频率——既考验传感器本身的带宽与噪声，也考验边缘侧的轻量推理。行业测算显示，部署高密度 MEMS 传感网的产线，设备综合效率平均提升 17%，非计划停机缩短 42%。

场景三在人体上。前面提到的蚕丝蛋白可降解压力传感器，短短几年就走完了 MEMS 的经典三部曲：新界面需求（活体组织与器件的生物相容）、新材料新工艺（蚕丝蛋白可控降解 + 飞秒激光精度）、新系统范式（瞬态电子）。三个场景合起来说明一件事：MEMS 的价值正从"卖器件"转向"卖感知能力"，而托底的，永远是第 1 章讲的硅基制造与尺度物理。

核心回顾

• 费曼奠基：1959 年演讲给领域立命，没有图纸，但有方向。
• 硅压阻开山：1962 年霍尼韦尔首款商用器件立起体微加工框架。
• 汽车第一棒：1991 年博世气囊加速度计验证量产与高可靠。
• 消费第二棒：2007 年 iPhone 带火表面微加工与晶圆级封装。
• 传感器即系统：如今 IMU 已是带处理器与算法的完整子系统。
• 界面主线：每次跃迁都在重画某一层"界面"。
• 规模：全球市场 220 亿美元，汽车、消费、工业、医疗四分天下。

下一章进入 MEMS 的心脏——物理机制与换能原理。我们先回答一个更基本的问题：微米尺度下，力是怎么被感知、能量是怎么被转化的？

工程速查与实例核算

用产品代际的时间轴数据做一次快速梳理，可以看清 MEMS 从工艺驱动走向应用驱动的节奏。

# 主要 MEMS 产品代际年份（用于节奏分析）
milestones = [
    ("喷墨打印头", 1984), ("压力传感器量产", 1990),
    ("ADXL 加速度计", 1993), ("数字微镜 DMD", 1996),
    ("MEMS 麦克风", 2003), ("消费级陀螺", 2006),
    ("MEMS 时钟振荡器", 2011), ("微流控量产", 2015),
]
gaps = [(milestones[i+1][0], milestones[i+1][1]-milestones[i][1]) for i in range(len(milestones)-1)]
avg_gap = sum(g for _, g in gaps) / len(gaps)
print(f"相邻代际平均间隔 = {avg_gap:.1f} 年")
for name, gap in gaps:
    print(f"{name}: 距上一代 {gap} 年")
​

技术演进三阶段复盘
------------------
1950s-1980s  概念与工艺孵化：硅各向异性刻蚀、压阻效应应用
1990s-2005   器件爆发：惯性/压力/光学器件借半导体产线量产
2006-至今    集成与融合：CMOS-MEMS 单片集成、传感器融合、异构封装
​
