第1章 MEMS导论

第 1 章 · MEMS 导论

章节摘要：本章回答三个问题：MEMS 到底是什么、为什么它不能靠"把机械缩小"来理解、它是怎么从实验室走成今天每年上百亿颗的量产技术。我们从"手机为什么知道你在翻面"这个具体问题切入，先给 MEMS 一个可操作的定义，再用尺度效应讲清微米世界的物理规则为何与宏观不同，最后梳理半个多世纪的技术演进脉络。读完本章，你将建立起理解后续所有章节所需的两个支柱：微尺度物理直觉与"硅基制造"的心智模型。

你能学到什么

阅读完本章，你应当能够：

1. 用三句话给 MEMS 下定义，并说清它与普通芯片、传统微型传感器的区别。
2. 解释"尺度效应"的含义，说明为什么尺寸缩小会让表面力压过惯性力。
3. 列出 MEMS 至少三个应用场景，并说明每个场景利用了哪种物理量的感知。
4. 说出 MEMS 从费曼演讲到消费电子爆发之间的三个关键节点。
5. 判断一个器件是不是真正意义上的 MEMS，而不是"微小的机电组件"。

核心概念速览

金句：MEMS 不是"缩小的机器"，而是物理规则被重新排版后的"芯片级机器"——理解这一点，才算推开了微机电系统的大门。

⚠️ 阅读提示：本章的"尺度效应"不是理论点缀，后续所有"反直觉"现象（粘附、真空封装、侧壁扇贝纹）都能回溯到它。读不懂概念没关系，记住结论即可。
💡 自测方法：读完 1.1 后，试着用三句话向别人解释"MEMS 和普通芯片的区别"，讲不清楚就回头再读一遍定义三要件。

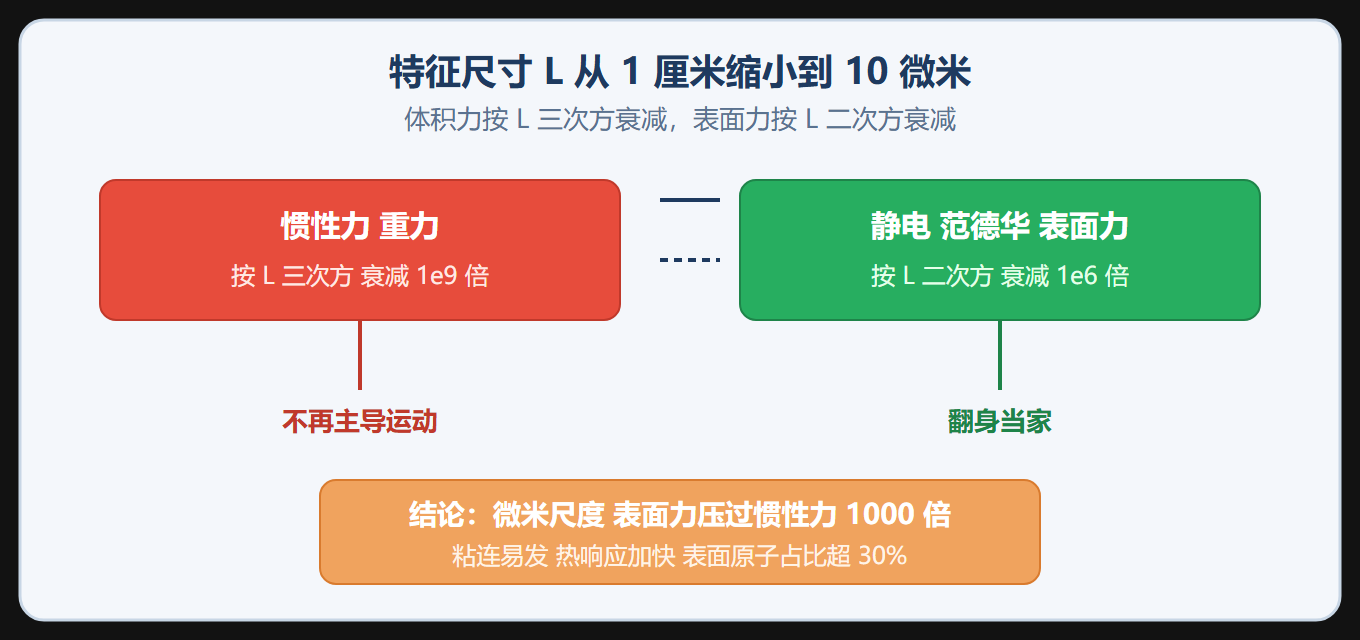

尺度效应：从厘米到微米的物理重排

子章节导航

1.1 核心定义与跨学科本质

从"手机翻面"这个生活场景出发，给出 MEMS 的可操作定义，讲清"同一衬底、协同制造、明确功能"三个判定要件，并展示力学、电学、材料、物理如何在同一颗芯片上耦合。

1.2 发展历程与技术演进

从费曼 1959 年的经典演讲讲起，走过硅压阻传感器的诞生、汽车与消费电子的两次爆发，直到今天"传感器即系统"的形态，梳理技术跃迁背后的驱动力。

子章节之间的逻辑关系

1.1 是什么 ──► 确立定义与跨学科坐标
                  │
                  └─► 1.2 怎么来的
                        历史逻辑解释"为什么会是今天这样"
​

1.1 负责"定性"，给 MEMS 画一张静态画像；1.2 负责"溯源"，给这张画像加一条时间轴。两者配合，读者既知道 MEMS 是什么，也理解它为什么长成现在这个样子。

为什么要把"定义"和"历史"拆成两篇来讲？因为 MEMS 有一个与其他工程学科不同的特点：它的概念边界是被制造能力反复重写的。1959 年费曼提出"底层大有可为"时，没人能定义什么叫 MEMS；1962 年霍尼韦尔做出硅压阻传感器后，"能刻蚀出微结构"成了判别标准；到 2007 年 iPhone 普及后，MEMS 又演变成"多物理场融合的智能传感系统"。如果不先看历史，读者很容易拿今天的定义去套所有器件，结果看到早期的压力传感器会觉得"这不就是个应变片吗"。反过来，如果只看历史不建立定义框架，几十年的工艺演进会变成一堆孤立的年份记忆。所以这一章的两节是互为前提的。

从学习路径上看，这一章还承担一个隐藏任务：帮读者建立"尺度直觉"。全书后面所有章节——无论是第 4 章讨论刻蚀侧壁为什么会有扇贝纹，还是第 7 章讨论为什么粘附是头号失效模式——追根溯源都落在"微米尺度下表面力压过体积力"这一条上。这一章的尺度效应部分如果读透了，后面很多"反直觉"现象都能提前预判。

前置知识与后续延伸

• 前置知识：基本物理常识（力的概念、电容概念）即可，不需要微积分也能跟上。涉及公式处会附带中文解释。
• 后续延伸：本章的尺度效应是第 2 章"传感与驱动机制"的理论地基；"硅基协同制造"的概念直接通向第 4 章微加工工艺。建议读完后带着"微米尺度下谁说了算"这个问题进入下一章。

章节脉络解读

这一章对读者的价值不在于记住几个年份或术语，而在于建立两套"思维操作系统"。

第一套是"尺度换算直觉"。我们反复强调微米尺度下表面力压过体积力，但这不只是一个结论，而是一种换算能力。举个例子：一颗 1 微米见方的硅块，质量约 2.3e-15 千克，重力约 2.3e-14 牛；而它和相邻表面之间在 100 纳米间距下产生的范德华力，可以轻易达到微牛量级——比它自身的重力大七八个数量级。理解了这种数量级对比，你就不会再犯"用宏观直觉设计微结构"的错误，也就能理解为什么 MEMS 里的梁要做成几十微米长、几微米宽的细条：不是为了好看，而是要让弹性力、静电力、惯性力在同一个量级上"对话"。

第二套是"制造即边界"思维。MEMS 的设计自由度从来不是由数学决定的，而是由"能不能做出来"决定的。这一章反复出现"工艺能力重写概念边界"这个主题：硅压阻传感器让"刻蚀"成为关键词，表面微加工让"释放"成为关键词，异质集成让"键合"成为关键词。读后续章节时请带着这个问题：这个结构的每一个特征，是靠什么工艺步骤实现的？如果某个特征造不出来，设计上要做什么妥协？

这两套思维会在第 2 章到第 8 章被反复调用。第 1 章就像一本工具书的"总目录"，先让你看到全貌，再逐章展开。如果读到这里对"尺度效应"还觉得抽象，别急着往下走——回到 1.1 的七层框架图，把每一层想象成一组需要换算的物理量，比硬背概念有效得多。

本章要点速查
