2.1 传感机制

2.1 传感机制

本节摘要：传感机制回答的是"物理量怎样被翻译成电信号"。本节把 MEMS 的主流路线归为压阻、电容、压电、热/共振四大家族，逐个交代物理内核、长处、短板与典型用途，并讨论多机制协同的潮流。目标是让你拿到需求后能按"测静态还是动态、要精度还是要成本"快速锁定候选方案。

阅读收获

阅读完本节，你应当能够：

1. 用一句话分别说清压阻、电容、压电、热/共振四种机制的本质。
2. 解释压阻式温漂为何偏大、压电式为何测不了静态量。
3. 区分电容传感的"变间隙"与"变面积"两种构型。
4. 说明热机械噪声如何限定传感器的分辨率上限。
5. 举出多机制融合弥补单一机制盲区的实例。

一、问题与直觉

假设要做一个"有人经过门口就报信"的装置。可选的路子一大把：门口铺压敏垫称重，墙上装红外探热辐射，屋里挂麦克风听脚步，或在地板下埋光纤感振动。每种都"能测"，但被测量、精度、成本、环境适应性各不相同。

MEMS 的传感选型面对的是同样的局面：压力、加速度、声压、温度，每个物理量都有若干条通往电信号的翻译路径，而每条路径的边界条件差别巨大。压阻灵敏又省事，偏偏怕温漂；电容精度高且不耗电，偏偏怕寄生；压电天生抓瞬态，偏偏不认静态；共振精度登峰造极，偏偏离不开真空封装。

所以本节不打算评判"谁更好"，而是给每个家族立一张"物理内核 + 优势 + 软肋 + 代表应用"的档案卡，让你在真实需求面前能迅速圈出合理候选、划掉不靠谱选项。

二、核心原理

2.1 压阻式：在晶格应变中提取电阻的密语

压阻效应说的是：晶体受力后能带结构发生各向异性畸变，载流子迁移率跟着变，宏观上表现为电阻率变化。硅在这件事上天赋异禀——金属铜的压阻系数约 2e-11/Pa，n 型硅沿特定晶向却能做到 -90e-11/Pa，两者差着量级。

表达式相当干净：电阻的相对变化由纵向、横向两组应力分别乘以各自的压阻系数再求和。简洁的背后藏着工程上的讨巧之处：力学量被一步编码成电学量，中间不经过任何二次换能环节，因此天然具有直流响应和宽频带。

然而长处同时是枷锁。压阻输出是无源高阻的模拟量，对温度极其敏感：典型硅压阻桥室温阻值约 5 kΩ、灵敏度约 0.1%/MPa，而温度系数高达 +0.25%/℃。环境温度只要晃 2℃，引入的假信号就折合 2 MPa 的压力——对胎压监测而言这已经踩到安全红线。现代高端产品（如博世 BMP581）靠单片集成 CMOS 调理、双温度传感与应力补偿结构，把温漂压到 0.005 hPa/℃，这行指标背后是二十多年材料、工艺与电路的接力打磨。

2.2 电容式：以几何精度换取电学纯度

压阻靠材料禀赋，电容靠结构几何。它不问材料有没有换能本事，只关心两块极板之间间隙或正对面积的微小改变带来多少电容偏移。而电容恰恰是个无源、零功耗、无温漂的理想被测量。

算一笔账就明白它多敏锐：初始电容 1 pF，间隙挪动 0.1 纳米——一个硅原子的直径——电容就变化约 0.1%。MEMS 麦克风的高灵敏度正立基于此。经典构型分两种：

• 变间隙型（加速度计、压力计）：灵敏度反比于间隙的平方，于是大家拼命把初始间隙做小（典型 2 μm）；但间隙一小，静电力吸合失稳的风险就高——临界电压正比于刚度并随间隙三次方增长，构成机械设计的硬边界。
• 变面积型（陀螺、倾角计）：灵敏度取决于梳齿厚度，线性度漂亮且没有吸合烦恼，代价是对锚点损耗与模态匹配极为挑剔。

两种构型面对同一道关：如何在亚微米运动里以飞法级分辨率读出电容变化。答案是电荷域读出——用开关电容网络把 ΔC 转成一份份可计数的电荷包，再经高增益积分放大成电压。ADI 的 ADXL1002 就靠这套架构做到 0.05 mg/√Hz 的噪声密度，本质是把位移测量的精度问题转化为电荷转移的量化问题。

2.3 压电式：从极化冻结到动态能量采集

"压电等于压力生电"是个流传甚广的误读。它的真实机理是：非中心对称晶体发生形变时，正负电荷中心错位，自发极化矢量随之改变。整个过程不需要外加偏置，输出为高阻抗电荷信号，与冲击、振动这类瞬态事件气味相投。

一个关键认识要建立：压电输出本质上是加速度的函数。这一句话解释了两件事——为什么压电加速度计的频响能冲到 50 kHz，而压阻式一般到 5 kHz 就收工（一个响应"变化率"，一个响应"瞬时状态"）；以及为什么压电式做不了静态测量（恒定应力下电荷会缓慢泄漏中和）。

压电还有一张别家没有的牌：它同时打通了传感与供能。物联网末端节点上，一片 1 cm² 的氮化铝悬臂在 0.5 g 振动下可输出约 10 μW。传感由此从系统的耗电项变成潜在的发电项——自供电智能轮胎就是现成例子：压电阵列一边把滚动振动变成电，一边实时报告胎面形变。

2.4 热式与共振式：在频率域中锚定刻度

当精度要求迈过 0.01%、或需要无接触无磨损地长期稳定测量时，热传导与机械谐振两种机制开始登场。它们共享同一个底层判断：频率是自然界最稳定、也最容易复现的量。

• 热式传感（热导气体分析、热式流量计）：让被测介质的热导率去左右加热元件的散热快慢；输出不是温度本身，而是维持恒定温升所需的加热功率。响应速度由热时间常数决定，而 MEMS 把体积表面积比压到极限后，毫秒级响应成为可能。
• 共振式传感：把待测量（质量、压力、粘度）映射为谐振频率的移动。对微悬臂梁，附加质量带来的相对频移约为其占有效质量比例的负一半；当有效质量 100 pg 时，1 ag（1e-18 g）的附着物就引起 0.5% 频移——石英晶体微天平检测病毒颗粒靠的就是这份"秤感"。真空封装的硅谐振器 Q 值可上 1e6，频率稳定度逼近 1e-12。

2.5 机制融合：多物理场协同感知

技术前沿早已越过"二选一"阶段，进入"多机制共同讲述同一物理事件"的时代。单一机制必有盲区——压阻躲不开温漂、电容躲不开寄生、压电测不了静态、共振离不开真空——而一次真实事件往往多物理量并发：一场车祸里，冲击、形变、气压骤变与温度尖峰同时发生。

融合的几个样本：

• 压阻-电容混合加速度计：压阻通道负责宽带快响应，电容通道提供高精度静态基准，卡尔曼滤波把两者捏合，零偏稳定性改善一个量级。
• 压电-热式气体传感器：压电层驱动悬臂高频振动的同时，表面聚合物吸附目标气体后既增重又改热导，两路信号互相印证，剔除温湿度干扰。
• 谐振-光学混合陀螺：机械谐振出高 Q，光学读出绕开电极寄生，零偏不稳定性做到 0.001°/h 量级。

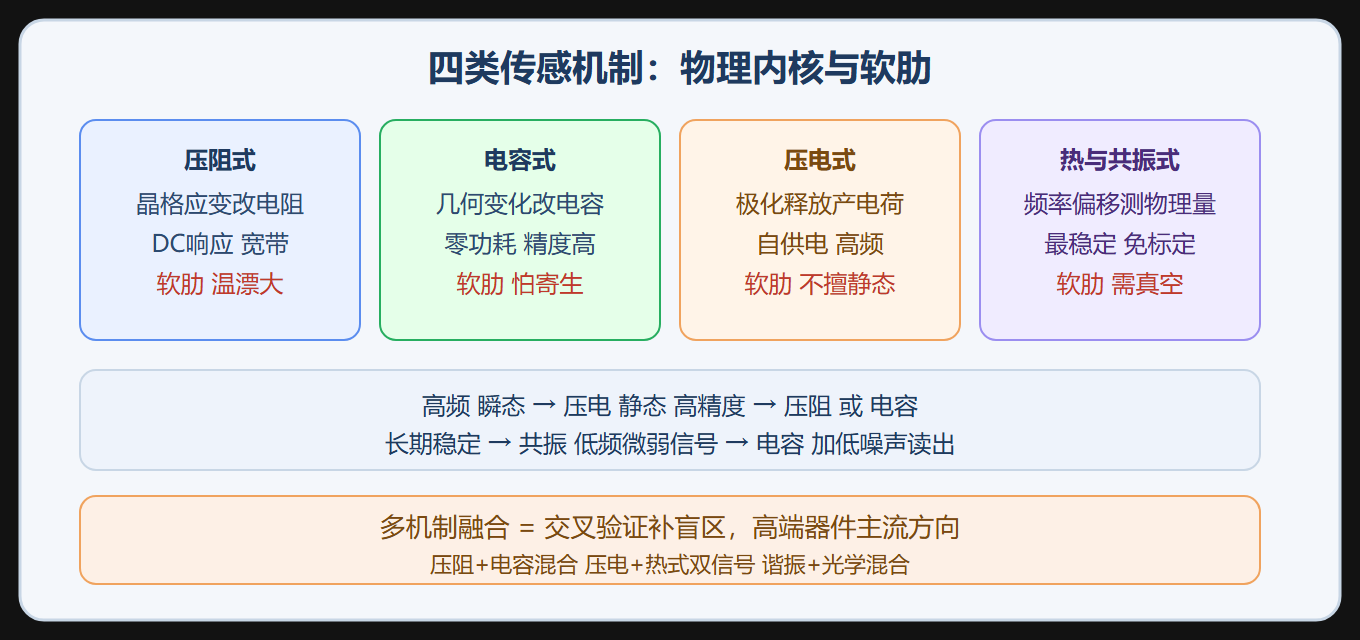

四类传感机制的物理定位对比

三、工程实践要点

3.1 选型对照表

⚠️ 常见坑：看到"精度高"就选共振式，结果被真空封装成本劝退。选型必须把封装、功耗、成本纳入同一张决策表。
💡 关键直觉：压电输出本质是"加速度的函数"，不是"力的函数"。测瞬态用压电，测静态用压阻或电容——这个直觉能帮你快速排除一大半错误选项。

3.2 噪声的物理极限

凡是靠机械振动工作的传感器，理论分辨率的尽头都是热机械噪声。想压低噪声谱密度，本质上是在与热力学第二定律讨价还价：拉高 Q 值要求极致真空和超低损耗材料，可 Q 太高响应时间又拖长；提高谐振频率能收窄噪声带宽，结构却更娇气。工程师要找的不是单一最优解，而是在 Q、频率、刚度、温度张成的四维曲面上，为具体场景挑一个帕累托前沿上的点。

重点提炼

• 压阻：应变改电阻，直流响应好、电路省，温漂是心头大患。
• 电容：几何改电容，零功耗高精度，怕寄生、怕吸合。
• 压电：极化变化生电荷，自供电、擅瞬态，静态无能为力。
• 热与共振：频率是金标准，精度最高，代价是真空封装。
• 多机制融合：交叉验证补盲区，高端器件的通用打法。
• 噪声极限：热机械噪声划出天花板，选型要连功耗成本一起看。

下一节我们从"感知世界"转向"扰动世界"——看看静电、热、电磁、智能材料四类驱动机制，怎么在微米尺度上可靠地"动起来"。

工程速查与实例核算

电容式传感的灵敏度可以直接算：极板间距变化与电容变化之间的线性近似在什么范围成立。

# 平行板电容间隙变化的非线性误差估算
eps0 = 8.854e-12   # F/m
A = 100e-12        # 极板正对面积 100 um x 100 um
d0 = 2e-6          # 名义间隙 2 um
C0 = eps0 * A / d0
for x_um in (0.05, 0.1, 0.2, 0.4):
    x = x_um * 1e-6
    C_exact = eps0 * A / (d0 - x)
    C_linear = C0 * (1 + x / d0)
    err = (C_linear - C_exact) / C_exact * 100
    print(f"x={x_um:.2f}um（d0 的 {x/d0*100:.0f}%）: 线性近似误差 {err:+.2f}%")
​

压阻式拾取链路（体硅工艺典型参数）
----------------------------------
敏感电阻 : 4 个 2 kOhm 注硼电阻，接惠斯通电桥
桥压     : 3.3 V，零点输出 < 20 mV
灵敏度   : 约 0.2 mV/V/bar 量级（取决于掺杂浓度与晶向）
温度漂移 : 需片上二极管测温或外置查表补偿
​
