2.2 中间表示 IR 深度解析

2.2 中间表示 IR 深度解析

本节摘要：IR 由结构描述与权重文件配对构成，是静态化的计算图加运行期元信息。本节剖开两个文件的内部：结构文件里有什么、权重怎么排布、版本与算子集如何标注，以及为什么「读得懂 IR」的工程师排错速度显著更快。

2.1 节把模型转成了 IR，这一节停下来拆开产物看内部。判断本节价值的标准很简单：转换报错、精度对不上、模型加载异常时，能不能打开结构文件直接看出问题在哪。IR 不是黑盒，它是一份人类可读的模型档案，读它的能力值得花一节来建立。

一、一对文件，两种职责

IR 的物理形态是一对文件：结构文件描述「网络是什么」，权重文件存储「网络有什么」。两者靠约定配对——结构文件里每个常量节点记录名称、形状与数据类型，权重文件按同样顺序平铺原始字节。拆开看各有分工。

结构文件是 XML 格式，开头声明 IR 版本与算子集版本，随后是节点与边的完整列表。每个节点带算子类型、输入输出与属性；每条边记录生产者与消费者。文件末尾是运行期元信息。权重文件没有任何结构信息，纯粹是按结构文件指令顺序排列的字节流——这也是为什么两个文件必须成对出现、同批生成：错配的结构与权重不会报错，而是产出错误结果，比报错危险得多。

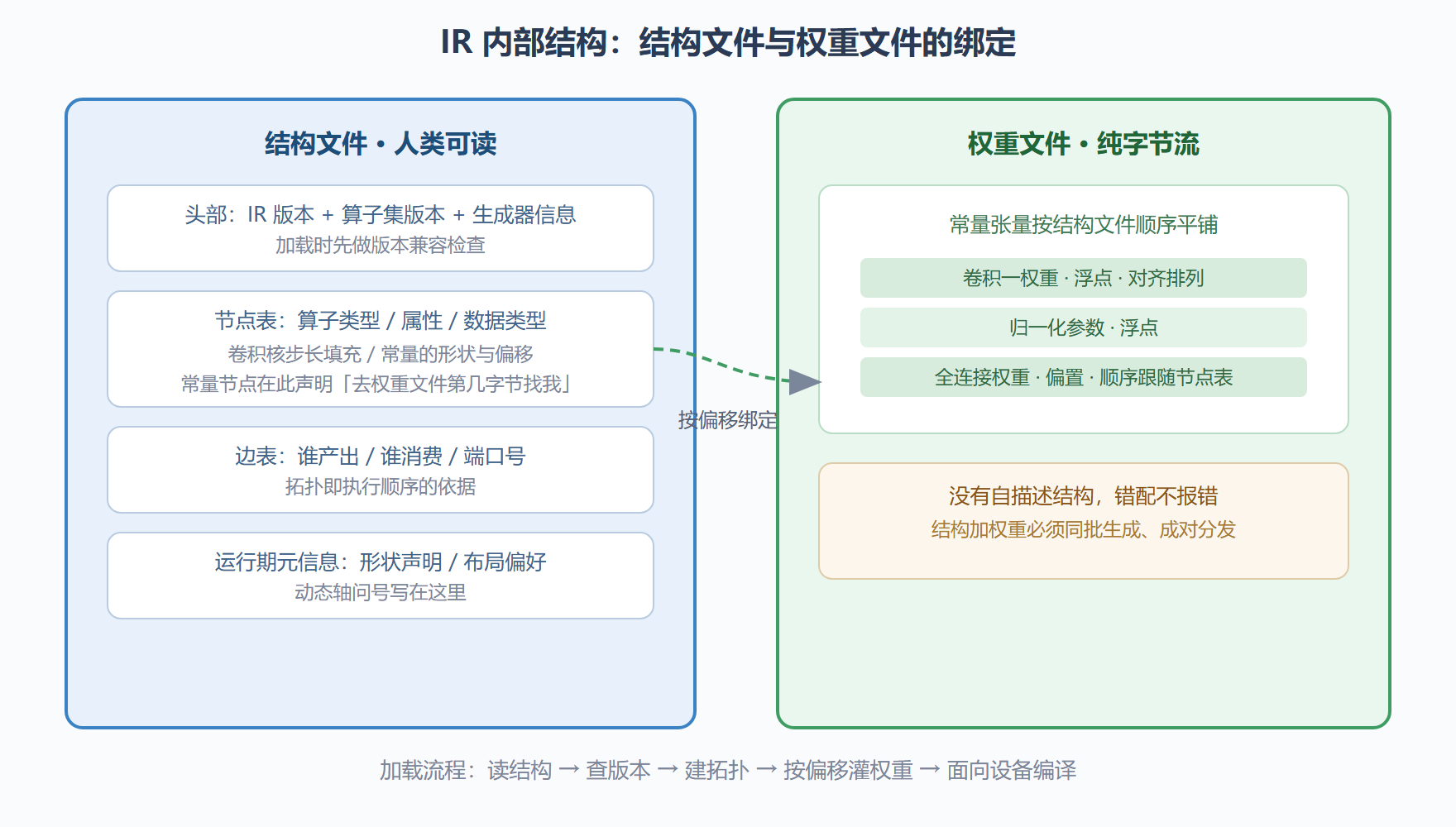

图 2-2 IR 一对文件的内部结构与绑定关系

二、读一份真实的结构文件

抽象描述不如亲眼看。下面是一个卷积节点在结构文件里的样子（节选并简化）：

<layer id="12" name="conv1_weight" type="Const" version="opset1">
  <data element_type="f32" shape="32,3,3,3" offset="0" size="3456"/>
</layer>
<layer id="14" name="conv1/Conv2D" type="Convolution" version="opset1">
  <data strides="1,1" pads_begin="1,1" pads_end="1,1"
        dilations="1,1" groups="1" output="32"/>
  <input>
    <port id="0" precision="FP32">
      <dim>1</dim><dim>3</dim><dim>224</dim><dim>224</dim>
    </port>
  </input>
  <output>
    <port id="1" precision="FP32">
      <dim>1</dim><dim>32</dim><dim>224</dim><dim>224</dim>
    </port>
  </output>
</layer>
​

从这一小段能读出四件事：卷积核是 32 个 3 通道 3×3 的滤波器；步长为 1、四边补一圈零，所以空间尺寸保持 224 不变；输入是单张三通道 224×224 的 FP32 图像；权重存在权重文件的第 0 字节起共 3456 个元素处。排查「模型输入尺寸不对」「通道数不匹配」这类问题时，答案就写在这些 port 与 dim 标签里——比起反复改代码试错，先看一眼结构文件往往三分钟定案。

另一个实用技巧是统计节点类型分布。把结构文件里的算子类型做个计数，立刻知道这个模型是卷积为主还是矩阵乘为主、有没有复杂的动态算子。第 4 章评估量化收益、第 7 章分析逐层耗时之前，这个分布就是预期管理的起点。

三、静态图与动态轴：灵活性放在哪里

IR 是静态图——节点拓扑加载前完全确定。但「静态」不等于「死板」：形状可以声明为动态轴，属性可以参数化。设计哲学是把灵活性收进明确的格子：哪些维度可变、在哪个范围变，都写进形状声明，编译器据此生成带运行期形状推导的内核。

代价要心里有数。动态轴会让内存规划变粗（缓冲按上限留）、内核选择变保守（放弃针对特定尺寸的极限优化）。我们的实测经验：同一模型把可变分辨率锁成三档固定尺寸，CPU 延迟能差出一成以上；NPU 上差距更明显，甚至直接决定能否编译。所以发布前的形状收敛——把训练期的完全动态收敛成部署期的有限档位——是值得专门排入计划的一道工序，第 5 章大模型部署的 KV 缓存管理会把这道工序推到极致。

版本兼容也在头部声明里。结构文件根节点写明 IR 版本，节点写明各自算子集版本；新版运行时读旧 IR 通常向下兼容，反过来则未必。遇到「旧环境生成的 IR 在新版本上报警告」，先查头部版本号再动手改模型——多数时候升级一次工具链比改模型便宜。

从一份 IR 差异看版本治理

补一个用 IR 结构文件破案的实例。某团队发现同一模型两份 IR 的推理结果存在微小偏差，两份都「转换成功」，来源却不同：一份在 A 同事的机器上手工转换，一份出自 CI 流水线。打开两个结构文件对比，头部生成器信息直接暴露了差异——两台机器的工具链版本不同，跨版本的前端对同一个算子的规整策略有变。把 CI 版本回填到 A 的机器重新转换，偏差消失。这个案例把 2.1 节「转换配置入版本管理」的纪律补全了另一半：工具链版本也要入版本管理，它和转换参数一样是 IR 血统的一部分。

顺着版本话题再往前一步：怎么安全地做工具链升级。稳妥路径是「影子验证」——新旧版本各转一份 IR,对拍脚本全量比对，再跑一轮基准对比；数值与性能双双平稳，才切换生产转换线。升级最忌「顺手就升」，推理工具链的次版本偶有行为微调，影子验证半小时，省的是线上排查一整周。

精简与裁剪：IR 不是只能原样用

结构文件还有一类进阶玩法值得知道：有控制地对 IR 做裁剪与变换。工具链提供对 IR 的序列化与重载能力，配合图变换接口，可以把「预处理已固化」的推理版 IR 与「结构干净」的分析版 IR 分开维护；发布流水线里还能把校准与调试用的中间节点剥掉，让交付产物最小化。裁剪的每一刀都要过对拍——这是 2.1 节纪律的自然延伸：对 IR 的任何手动操作，验证责任都在操作者。

文件体积也值得一提。权重文件的大小基本等于参数量乘以每参数字节数，看到一份 FP32 模型转出的权重文件比预期大一截时，先查结构文件里有没有被固化的常量张量——某些训练期辅助节点会被原样带进 IR,转换参数里关闭不需要的输出、剔除辅助节点，文件能瘦一圈。瘦身的收益在边缘设备上尤其实际：OTA 分发体积、加载内存、烧录空间全都受益。

三个高频追问

IR 话题收尾，回答三个高频追问。追问一：IR 文件里会不会泄露训练数据或商业机密？结构文件只有拓扑与属性，权重文件就是参数本身——不含训练数据；但参数本身就是最有价值的资产，IR 的分发管控应等同于模型权重的管控，纳入资产保护范围。追问二：动态形状的模型，形状信息在结构文件里怎么看？找运行期元信息里的维度声明，动态轴以特殊标记呈现，静态轴直接给数值——「声明里写没写死」一眼可辨，这也是接收别人模型时的第一个检查动作。追问三：能不能手改结构文件？技术上文本可编辑，但手改等于绕过转换器的语义校验，端口对接、偏移计算错一点就是运行期错结果——确需修改时走图变换接口或重新转换，把手工编辑留给「改个名字排错用」这类只读诊断场景。三个追问的共同提醒：IR 是工程资产，读它、管它、改它都要有纪律。

本节要点回顾

• 一对文件：结构文件管「是什么」，权重文件管「有什么」，按偏移绑定，必须同批生成。
• 结构文件可读：算子类型、属性、端口形状一目了然，是排错的第一现场。
• 节点分布当体检报告：算子类型计数提前暴露量化收益与性能瓶颈所在。
• 静态图留了动态格：形状动态是显式声明的能力，部署前把动态轴收敛成有限档位通常更划算。

结构看懂了，剩下的问题是——如果模型里的算子 IR 不认识怎么办？2.3 节讨论算子映射与自定义算子的三条出路。
