4.3 三维光子晶体

4.3 三维光子晶体

本节摘要：三维光子晶体在所有传播方向上同时禁行——完全带隙，这个领域的命名性圣杯。本节分析完全带隙对晶格对称性与对比度的苛刻要求，盘点木堆、反蛋白石、钻孔构型三大代表作品的原理与工艺账，并回答那个绕不开的问题：既然工艺这么难，为什么还有人坚持做。

三维：全向禁行的圣杯与它的工艺债务

维度阶梯的顶层是本章主线上最险峻的一站。从第 1 章的历史复盘你已经知道，完全带隙是 1987 年的原始梦想，也是 Yablonovite 用厘米晶体兑现过的物理。升到三维后物理图像并没有新增神秘：三个方向的布拉格禁行要同时成立，任何方向漏一个口子，光就从那里跑掉。真正的难度全在"同时"二字——这既是晶格设计问题，更是工艺问题。本节把物理要求与工艺债务分开列账，读完你应当能对任何三维方案快速估出它的物理成色与工程价格。

完全带隙的物理门槛

完全带隙对结构提出三重叠加的要求。要求一：各方向带隙重叠。 布里渊区内每个方向的布拉格面都要在同一频段开禁，这依赖晶格的高度各向同性——高度对称的晶格（面心立方家族、金刚石结构）让各方向的带隙边缘彼此靠近，重叠才有希望。简单立方这类各向异性明显的晶格，各方向带隙错位严重，几乎无缘完全带隙——历史上"面心立方未必够、要加基元"的教训正出于此：晶格对称性是必要条件，基元设计是充分条件的来源。要求二：对比度要足。 二维结构百分之十几的折射率差就能开工，三维完全带隙的经验门槛高得多——折射率比低于二比一的体系希望渺茫，硅对空气这样接近三点五比一的组合才觉宽裕。要求三：周期性要完整。 三个方向的周期都要在亚波长精度上成立，任何一面的"差不多"都会在对应方向漏光。三条要求相乘的结果是：完全带隙结构的设计自由度极窄，多数候选结构在一轮计算后即被淘汰。

三大构型的工艺账

理论筛选后的幸运儿不多，工程上留下名字的是三个构型。木堆（woodpile）：介质棒逐层正交堆叠、层内周期排列、层间错位半个周期，像木柴垛一样码出三维周期。它的聪明之处是把三维结构降维成二维工艺的重复——每层都是一排平行棒，光刻一次刻一层，堆叠靠对准与键合；代价是层数上去后对准误差与层间粘连累积，做五层以内的演示容易，做完整带隙需要的层数与良率是另一回事。反蛋白石：第 3 章自组装的直接产物，胶体球模板加填充加去模板，天然大面积、成本极低；代价是构型被模板锁死（面心立方家族），可设计的自由度只剩填充分数与材料，且畴区尺寸与位错决定了它更多出现在基础研究而非器件。钻孔构型（Yablonovite 家族）：三方向钻孔的原始方案，物理上验证最充分；光学波段的"三方向深孔交错钻孔"至今没有平价工艺，它因此更多活在微波与太赫兹缩比实验里，作为方法论的路标存在。

三个构型摆在一张桌上，结论已经隐约可见：没有一项在光学波段同时拿到"完全带隙、器件级质量、可量产成本"三张牌。这不是某项技术没跟上，而是三维周期在亚微米尺度的系统性难题——每一张牌都在挤压另外两张。

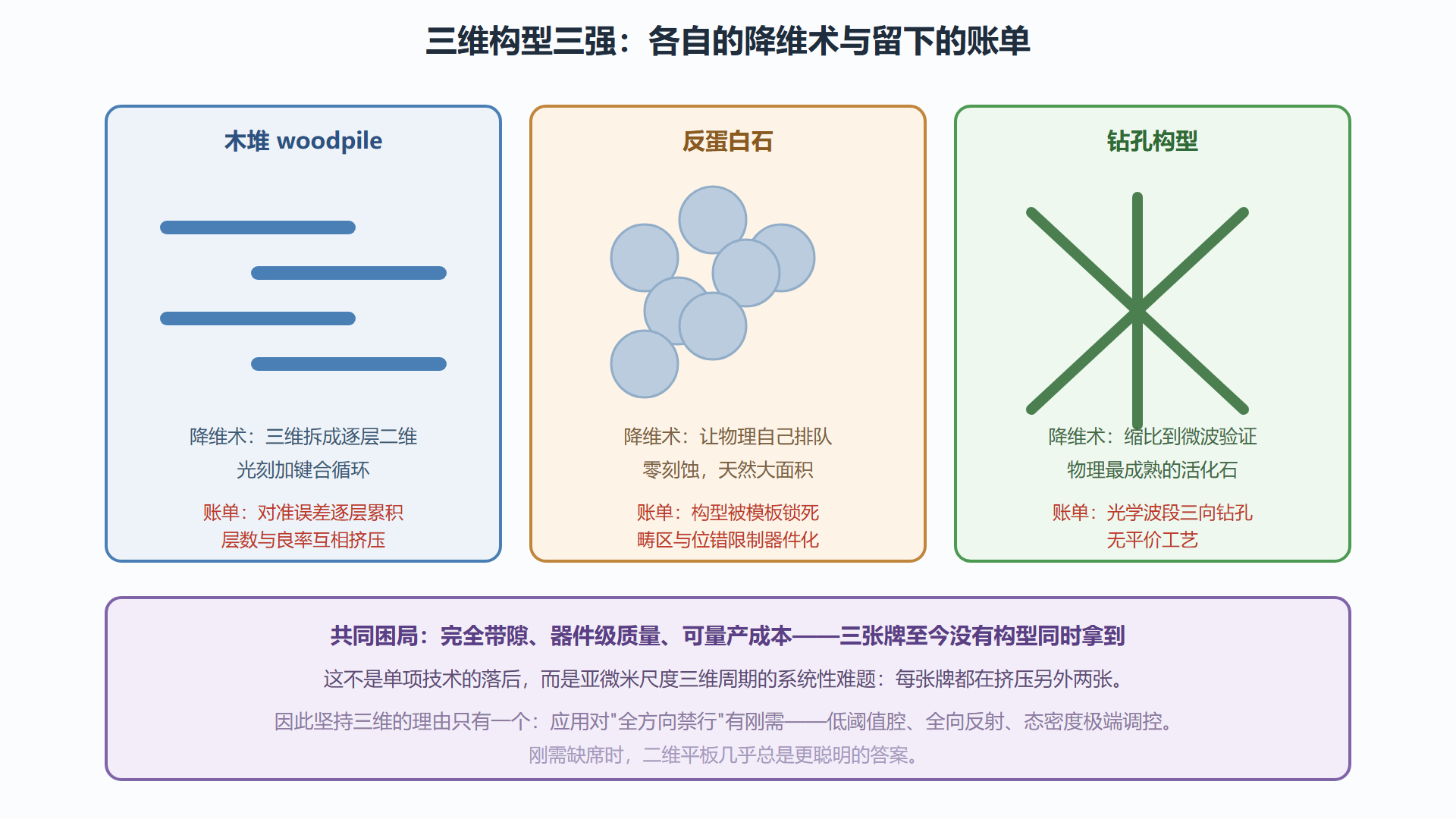

图：三大三维构型的降维程度与代价对比

为什么还有人坚持：三维的不可替代清单

既然账面这么难看，坚持的理由必须够硬。清点下来，三维完全带隙的不可替代性集中在三类场景。其一，自发辐射的极端操控。 带隙把光子态密度清零的能力只有全方向成立才彻底——嵌入其中的发光体被强制"沉默"，直到把它放进缺陷腔才获准发言。这是零阈值激光器与高效单光子源的理想架构，二维平板的面外泄漏让态密度清零不彻底。其二，全向反射与黑体辐射工程。 热光伏的能量转换效率取决于发射器的光谱选择性，全方向、全偏振的完美反射体是核心部件，一维膜系斜入射会漏，三维带隙不挑方向。其三，基础物理的平台。 光子安德森局域化、量子电动力学极限、拓扑光子学的部分模型，都默认"体内真空"的三维平台。三条清单合起来读：三维不是二维的升级款，而是另一个物种——它服务的需求，二维根本接不了单。

三维困局的最新变量

本节主文给出的是相对稳定的格局判断，但三个新变量正在松动它，值得单独记录。变量一：双光子聚合光刻的精度与材料扩展。 这项技术用飞秒激光在光刻胶内双光子吸收聚合，直接"写出"任意三维微结构，分辨率已推进到百纳米级，木堆构型的完整带隙演示由此变得常规化。瓶颈也清楚：光刻胶折射率约一点五，必须再经硅或二氧化钛的反转填充才有高对比度，工艺链长；写入速度限制了大面积与量产。变量二：自组装的定向控制进步。 传统自组装的畴区天花板受热力学涨落限制，但表面图案化引导（化学图案、物理凹槽）与外场辅助（电场、模板沉降）的组合正在把单晶畴区尺寸推向器件级，反蛋白石路线的工程可信度随之上升。变量三：应用侧的新需求。 拓扑光子学里的三维陈绝缘体、以及光子晶体在热辐射工程里的全向选择性需求，都在重新唤起对真三维带隙的兴趣——需求侧的拉力有时比工艺侧的推力更能改变格局。三个变量的共同提示是：三维光子晶体的故事未必由传统工艺线写完，扰动可能来自相邻学科的装备移植。判断这类机会的时机，可以盯一个指标：文献里"光学波段完全带隙"的实测报告是否开始常态化出现——常态化之日就是格局改写之时。

常见问题

问：层数不足的木堆还算三维光子晶体吗？
算"部分带隙"的三维结构：层数不足时某些方向的带隙先闭合，器件若只用带内方向（如竖直方向的腔模式）仍可工作。这类"够用就好"的三维器件近年反而是落地最快的。

问：新材料（如自组装超材料、双光子光刻）能改写三维困局吗？
双光子光刻确实把任意三维图形的加工精度推到了数百纳米，对木堆类构型是实打实的助力；瓶颈转移到材料折射率（光刻胶偏低，常需硅沉积反转）与批量成本。方向正确，尚未翻盘。

三构型速览表

三座构型的取舍浓缩成一张速查，供快速决策参考。

表的用法是先按可用工艺筛行，再按是否需要缺陷功能定案——需要腔与波导的三维设计，目前几乎只有木堆路线可走。

本节要点回顾

• 完全带隙三重门槛：各方向带隙重叠（靠晶格对称性加基元设计）、高对比度（折射率比二比一是生死线）、全向周期完整（一面差不多就漏光）。
• 三大构型各欠一笔账：木堆欠对准累积、反蛋白石欠设计自由度、钻孔构型欠光学波段工艺；三张牌（带隙、质量、成本）无人同时拿到。
• 三维不可替代清单：态密度清零级辐射操控、全向反射与热辐射工程、需要体内真空的基础物理平台。
• 选型判断：全向禁行是刚需才上三维，否则二维平板几乎总是更聪明的答案。

维度阶梯爬完，本节横切一刀：不新增维度，而是把每一维度里的"不完美"变成设计语言——缺陷工程。
