7.1 可综合性检查清单
7.1 可综合性检查清单
本节摘要：综合器只接受 VHDL 的一个子集。本节给出可综合性自查清单——能综合、慎用、不能综合三档，逐条讲清"为什么"，并演示如何从综合日志里揪出 latch 与多驱动两类最隐蔽的警告。
三档清单：能、慎、禁
VHDL 语言为仿真而生，综合器实现的是其中一个"可综合子集"。把常用构造按三档分类：
| 档位 | 构造 | 说明 |
|---|---|---|
| 可综合 | if/case/loop（定次数）、进程、并发赋值、实体架构、generate、泛型（常量类） | 日常主力，放心用 |
| 慎用 | 整型信号、初始值、移位（变量移位量）、乘法 | 能综合但要注意资源与可移植性 |
| 禁止 | after 延迟、wait until（在综合视角）、动态索引分配、文件读写、real 类型、无限循环 | 仿真专属，综合直接报错或忽略 |
禁用档逐条给理由。after 10 ns 是仿真调度语义，真实延迟由布线决定，综合器直接忽略——写了不报错但绝不生效，是最坑的"静默忽略"。动态分配（new）与指针在硬件里没有对应物。文件读写是测试台的特权。real 类型无法映射成位。无限 while 循环无法展开成有限电路。这份清单的通用规律：综合要的是"结构可确定"——位宽可定、次数可定、存储可映射，凡是运行时才揭晓的信息，综合器都无能为力。
慎用档的两个注意点
整型信号（integer、natural）可以综合，综合器按 range 推断位宽——range 0 to 9 推出四位。风险在于忘写 range：裸 integer 默认三十二位，占五个触发器还可能触发不必要的比较逻辑。工程习惯：端口用向量类型，内部确需整型时永远带 range。初始值也值得斟酌：FPGA 触发器支持初始值上电生效（这是与 ASIC 的重要区别），signal r : std_logic := '1' 能综合；但若依赖初始值而放弃复位，代码的可读性与 ASIC 可移植性都受损——复位策略要成套考虑，不要靠散落的初始值拼凑。
从日志里揪出两类隐蔽警告
综合日志的警告区比成功信息重要百倍，其中两类必须清零。第一类 latch 警告：
WARNING: [Synth] inferred latch for signal y
含义是组合逻辑里存在不完整赋值，综合器造了锁存器补窟窿（第 3 章、第 4 章反复讲过成因）。定位方法：日志通常给出信号名与相关进程，回到代码补全分支或加默认值。第二类多驱动警告：
WARNING: signal cnt has multiple drivers
同一信号被两个进程（或两条并发赋值）驱动。仿真里表现为 'X'，综合器各建一套驱动再粗暴合并。定位：全局搜索该信号名，检查所有赋值点是否收敛到一个进程。两类警告的共同点：不阻断综合、只在报告里小声提醒，放过它们就等于把 'X' 和锁存器带到板子上。

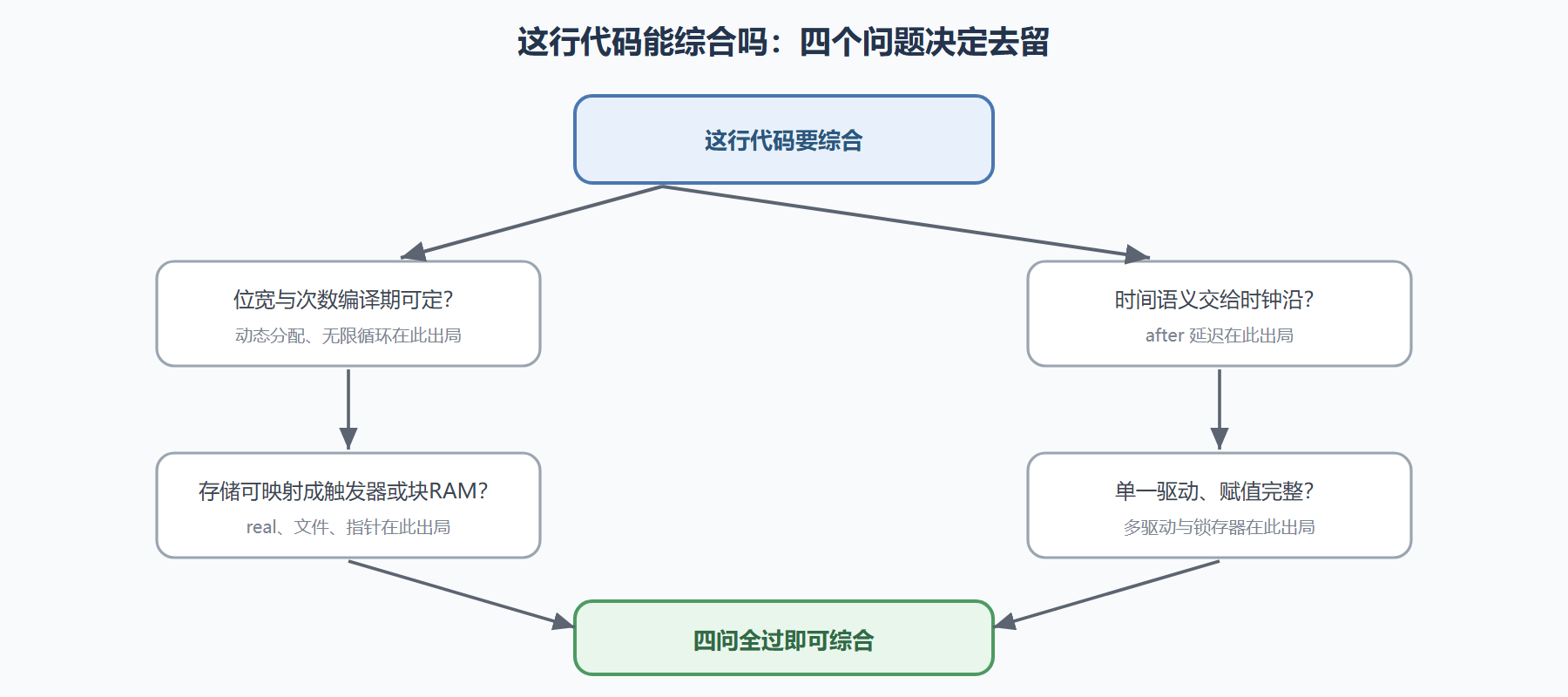

图：可综合性判断的决策路径
动手：把一份"有病"代码治到全绿
拿一个故意埋了三处病灶的小设计做综合练习：一处 after 延迟、一处组合分支缺失、一处双进程驱动同一信号。跑综合，收集日志：after 被忽略（有警告）、latch 警告出现、多驱动警告出现。逐个修复——删 after（要延迟就打一拍）、补 else 分支、把第二处驱动合并进唯一进程——每修一个重跑一次，观察警告逐条消失。修复后的日志应该只剩常规信息。这个练习的价值在于建立"日志—代码"的条件反射：看到警告语句，脑中直接浮现代码位置。
⚠️ 常见坑：把综合警告当背景噪音。综合器的致命问题会直接报错，但 latch、多驱动、初始值忽略这类问题只以警告形式存在——上板后它们就是"偶发死机""输出打架""上电状态随机"的元凶。纪律：警告清单逐条过目，认领或修复，不允许无视。
💡 关键直觉：可综合子集的边界不是语法限制，是"电路存在性"的边界。写代码时脑子里过一遍"这段对应多少门、多少触发器"，过不去的写法自然不会出现。
本节要点回顾
- 三档清单：能综合放心用、慎用注意位宽与复位配套、禁用是仿真特权；
- 结构可确定是可综合性的总纲：位宽、次数、存储、时间四问定去留；
- 整型必带 range，初始值可综合但要与复位策略成套考虑；
- latch 与多驱动警告必须清零：前者补分支，后者收敛驱动点；
- 逐条过目警告清单：认领或修复，不许当背景音。
实战延伸：Vivado 综合的 8 大禁令
- 不要在进程中调用
wait for（除了 clock process 内的固定时间）——综合工具会忽略非周期等待。 - 不要使用文件 I/O（TEXTIO）——只能用于仿真，不能综合。
- 不要用
initial块给信号赋初值——除了一些工具支持，全局 reset 更可靠。 - 不要假设信号延迟（transport delay vs inertial delay）——综合后没有延迟语义。
- 不要用动态数组访问（access type）——综合需要静态边界。
- 不要在组合逻辑里用
after子句——综合时会被忽略。 - 不要在实体端口用未约束的
std_logic_vector范围——必须明确downto或to。 - 不要在时钟进程里读异步信号作为敏感源——必须先同步到本时钟域。
工具辅助
Vivado 的"综合检查报告"会列出所有不可综合的代码位置。Quartus 的"Analysis & Synthesis"消息分 info/warning/error。ModelSim 的 -lint 选项在编译阶段就报告。
写代码时遵循这 8 条，工程上 90% 的可综合性问题都消失了。
实战延伸：综合前自检的 3 步法
第一步：语法检查——ghdl -s file.vhdl 或 modelsim vcom file.vhdl。GHDL 的 -s 选项做语法+语义分析，捕获 80% 错误。
第二步：可综合性扫描——Vivado 的"Open Synthesized Design"前会自动跑可综合性检查；Quartus 的 Analysis & Synthesis 也会报告。看 Messages 窗口里的 error/warning 列表。
第三步：资源预估——Vivado 的 report_utilization、Quartus 的 Fitter Summary。资源超 90% 时即使综合成功也跑不稳（布线拥塞）。
工程上：CI 跑前两步，第三步定期看趋势。
